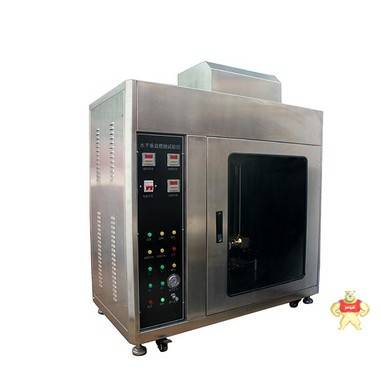

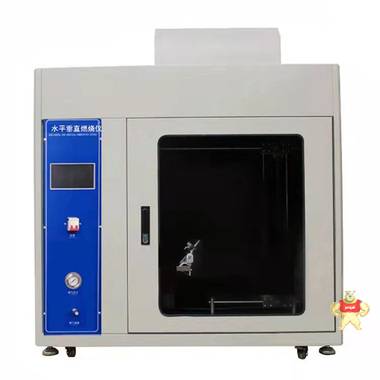

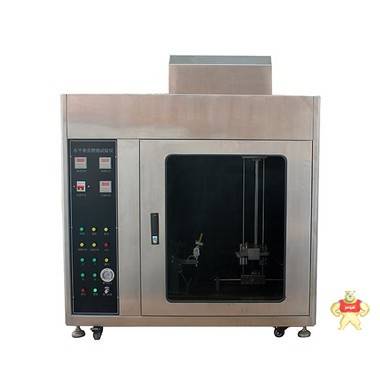

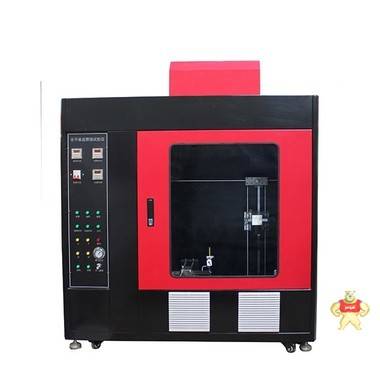

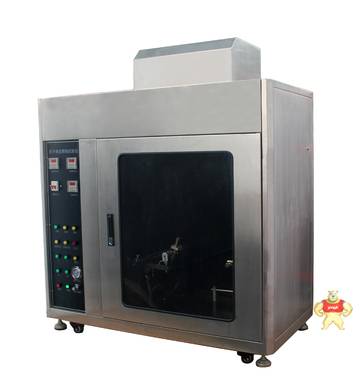

水平垂直燃烧试验仪

易卖工控网（www.ymgk.com）提供”水平垂直燃烧试验仪”，产品详情：品牌/厂家：北广精仪、型号：CZF-5、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

水平垂直燃烧试验仪实验原理：利用箱内的本生喷灯（角度可调）火焰点燃塑料样品的一角，当样片燃烧到达样片的道划线（25毫米）处，操作者开始计时，当样片燃烧到达第二道划线（75毫米）时停止计时，通过计时的长短来计算该种塑料材料的燃烧速率，再将此材料定义为慢烧、阻燃还是不燃材料。实验箱的体积、本生喷灯的角度、样片的摆放方式、火焰的燃烧值都是美国UL安全标准所规定的，也符合国家GB标准要求。箱内没有温度的控制和要求。

配套要求（用户自备）：

1．输出压力为20~40psi的98%纯甲烷瓶（带输出压力表）

2． 向室外排风管道。

3． 220伏单相电源。

操作规程：

1．准备试样及划标记线（大小按实验标准要求）

2．将试样按实验标准要求装在相应夹具上，再将样品夹具安装固定在夹具架上

3．插上电源，按下“POWER ON”键，打开仪器总电源

4． 将喷灯远离试样（至少150mm）垂直放置，按下“GAS ON”键，用点火器点燃喷灯，用随机提供的标尺在火焰背后测量火焰高度，通过转动控制面板上的“GAS PRESSURE REGULATOR”钮（气压调节钮）将火焰调至要求高度，然后转动喷灯底座的风门开关调节空气进入量，使蓝色火焰顶端的黄色消失。再按下“GAS OFF”键

5． 调节喷灯角度至实验要求

6． 按下“GAS ON”键，点燃喷灯，移动喷灯托架，离试样自由端适当距离，使试样承受火焰，规定时间后，移开喷灯。（如果时间未到，火焰前沿已蔓延到标记线，应立即移开喷灯）

7． 如果喷灯移开后，试样火焰继续燃烧，火焰前沿至条标记线时，立即按下手持式计时器按钮“1”，开始计时，待火焰前沿蔓延至第二条标记线时，再按下按钮“1”停止计时。此时控制面板上“TIME 1”显示的即是燃烧时间

8． 实验结束，按下“GAS OFF”键，关闭火焰。

9． 将控制面板上的“EXHAUST FAN CONTROL”旋钮顺时针旋转打开并逐渐调小排风扇速度，将箱内废气排出室外，随后逆时针旋到底关闭风扇

10． 按下“POWER OFF”键，关闭整个仪器的电源

注意事项：

1． 操作人员应穿上耐燃服装以免被火焰或烧落的物质所引燃，并注意不要用手接触

2． 当火焰不慎熄灭时，应尽快重新点燃或按下“GAS OFF”键

3． 操作人员暂离仪器时，应及时按下“GAS OFF”键

4． 排风扇只有在实验结束后才可打开排风

维护保养：

1． 喷灯托架移动装置和样品夹具横向移动装置不需要润滑，只需调节背面的固定螺栓松紧；样品夹具的垂直移动装置如果有些不灵活，有可能是滑动轮齿中有燃烧残留物，可用压缩空气将残留物吹走

2． 每次试验前，检查喷灯中是否有残留物

3． 不要给排风扇加润滑

4． 每天试验结束后，擦拭箱内壁和观察窗

5． 使用一段时间后，用合适的清洁剂清洗样品架

6． 每隔三个月或半年，做一次火焰校

性能参数:
控制方式 采用目前 先进的PLC控制，做到智能化控制方式
显示方式 真彩色液晶显示（标配7寸威纶16：9触摸屏），可做到客户的人性化操作界面的升级
试验方法 点火方式：自动点火
具透明观测安全窗口、手孔、内部照明灯、顶部排烟装置，可在触摸屏是设置好参数，可用点击触摸屏上按钮、控制面板按钮及***按钮三种方式进行试验。
测温系统 测温铜块 20mm火焰的：重量（打孔前）：1.76±0.01g,直径：5.50mm±0.01;
125mm火焰的：重量（打孔前）：10±0.01g,直径：9.00mm±0.01
热电耦 Φ 0.5mm K 型，进口绝缘式耐高温铠装热电偶，铠装套耐热 1100 ℃ ( 优于标准 1050 ℃ )
20mm火焰从100度升到700度时间为：44±2S
125mm火焰从100度升到700度时间为：54±2S
火焰温度校准工作全在触屏上操作完成
试验装置及试验夹具 主要夹具 试验支架与燃烧喷灯
试验支架 分水平支架与垂直支架与HF级燃烧支架
燃烧喷灯 满足ASTM D 5025-99要求，标准功率：垂直喷灯为500W，水平喷灯为225W，喷火口直径：0.90±0.03mm，喷口灯长度：1.60±0.05mm，喷口距空气进口高度为102mm；喷灯角度：水平为90度，垂直为20度（纵向轴线保持在垂直平面上且与垂直方向产生20°的夹角），45度均可调节，自然进气，内焰19~40mm，外焰20~125mm，可调整
喷灯支架 喷灯安要求安装在喷灯支架上，该支架可方便调节20°、45°和90°，并能方便移动，同时能移回到规定位置
配备可以测量水平和垂直燃烧时内、外焰的标尺一套
配备500MM到1MM的钢尺一把，以备试验用
燃气及试验耗材 燃气：甲烷（纯度98%以上，要由供应商凭***证明），热值998BTU（英国热量单位）/立方英尺。每立方米37.1兆焦耳。（自备）
流量控制系统 主要包括：电磁阀、流量计、减压阀、U形背压力管（差压计）均采用美国MATHESON与DWYER公司原装
流量计：流量量程1000ml/min
燃烧减压阀：1个，可将气体流量调节器至10磅/立方英寸
背压力管：水柱高度精度到5mm或以下
计时系统 由触摸屏和PLC控制，分别记录燃烧时间、延燃烧时间、第二延燃烧时间、残灼时间
试验区容积 大于0.75m 3 背景黑色
电源功率 0.5kVA 220V 50-60Hz
主要配件 CH4专用压力表（SMC）
调节阀（SMC）
CH4钢瓶调节阀（含初、次级压力表各一个）
喷灯1个
K型热电偶（英国）、测温铜头
CH4专用流量计（美国MATHESON）
U型压差计（美国DWYER）
计时系统：台湾威纶触摸屏+PLC（松下）

水平垂直燃烧以无可比拟的精度、重现性和安全性符合UL94标准。这款水平垂直燃烧箱是设计用来按照UL94标准对塑料进行燃烧性能测试。箱体用不锈钢所制，带有移窗以方便观察。设备包括一个可全程调节的样品支座和一个可计量的气体燃烧器。还带有可远程控制的3个数显计时器，使操作变得和简单。

符合所有UL94燃烧试验标准

满足国际测试标准

非常简易的操作

快速脱离装置提供安全简单的手动操作

从根本上减少操作错误

样品夹种类齐全

标准性能

1． 燃烧角可调到0°、20°、45°

2． 远程燃烧器定位

3． 可移动的燃烧器总成

4． 符合所有5种燃烧试验的样品夹

5． 远程计时器

6． 气体控制系统

7． 到0.1秒的数显计时器

8． 移动玻璃观察窗

9． 合适的实验室装置

10． 内部电灯

11． 气体关闭电磁阀

12． 自配气体流量表、气压调节阀等

标准附件

1． 燃烧器校准装置（ASTM D5207）

技术参数

内部尺寸：1220(W)×1120(H)×510(D) mm

外部尺寸：1220(W)×1400(H)×610(D) mm

净重： 163 kg

运输重量：245 kg

适用标准：

GJB360B-2009 《电子及电气元件试验方法 111》

GB/T5169.16-2008

ANSI/UL94

IEC60950-1、

IEC695-2-2

设计标准：

GB-T2408-2008《塑料燃烧性能的测试-水平法和垂直法》（ANSI/UL94 -2006）

GBT10707-2008《橡胶燃烧性能的测定》方法B（即GB-T13488《橡胶燃烧性能测定—垂直燃烧法》）

水平燃烧测试仪试验主要用途

水平垂直燃烧试验仪是根据IEC60695、GB5169等标准的相关条款要求而设计制造的,模拟电工电子产品周围发生着火时早期阶段火焰的影响，以便通过模拟技术评定着火危险程度，主要用于对塑料及其他非金属材料部件样品、固体材料和按ISO845的方法测定时视在密度不小于250kg/m'的泡沫塑料的相对燃烧特性进行水平、垂直可燃性试验。
