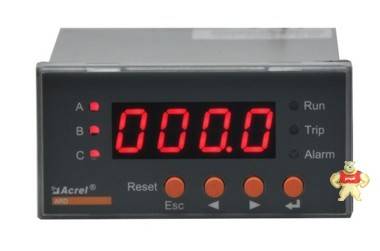

安科瑞 智能电机保护器ARD2-100

易卖工控网（www.ymgk.com）提供”安科瑞 智能电机保护器ARD2-100”，产品详情：品牌/厂家：安科瑞、型号：ARD2-100、成色：全新、货期：期货 7天内发货、保修：730天，更多产品详情就上易卖工控网。

安科瑞直供 电动机保护器ARD2-25，CCC，质量保证，欢迎咨询洽谈。

技术选型：安科瑞电气股份有限公司

ARD2智能电动机保护器是安科瑞电气股份有限公司自主研发的产品，可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地/漏电、阻塞、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。

下面以安科瑞电气股份有限公司ARD2产品为例，介绍ARD2智能电动机保护器的功能和技术参数。

1 符合标准

-2000低压开关设备和控制设备总则

-2003低压开关设备和控制设备 机电式接触器和电动机起动器

GB/-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器

GB/-2006电快速瞬变脉冲群抗扰度试验

GB/-2006浪涌(冲击)抗扰度试验

2 适用环境

工作温度：-10℃~+55℃

贮存温度：-20℃~+65℃

相对湿度：5%~95%不结霜

海拔：≤2500m

污染等级：2级

防护等级：IP20

安装类别：III级

运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域

3 选配功能

C — 通讯接口

L — 漏电保护

M — 4～20mA模拟量输出

K — 2路开关量输入(外部故障保护)

SR — SOE事件记录

4 技术参数

保护器辅助电源

AC85V-265V/DC100V-350V

功耗3VA

电机额定工作电压

AC380V，50HZ

电动机额定工作电流

(-) (采用小型专用电流互感器)

(-)(采用小型专用电流互感器)

25A(-25A)(采用小型专用电流互感器)

100A(25A-100A)(采用小型专用电流互感器)

250A(63A-250A)(采用专用电流互感器)

800A(250A-800A)(采用专用电流互感器)

继电器输出触点，额定负载容量

2路，AC250V，3A;DC30V，3A

5 开关量输入

2路，光电隔离

SOE事件记录容量

8个事件记录

6 通讯

RS485 Modbus协议

智能电动机保护器安装尺寸 (单位mm )

ARD2主体安装方式为嵌入式，外形尺寸为96mm*48mm，开孔尺寸为 91mm*44mm，进深131mm

7 专利及著作权

ARD2智能电动机保护器专利：智能电动机保护器--

ARD2智能电动机保护器著作权登记号：沪 DGY-2009-1282《》

8 范例

型 号：ARD2-25/CKSR

辅助电源：AC220V

电机额定电流：~25A

应用场合：三相电机

测量参数：三相电流、三相平均电流

附加功能：RS485通讯、2路开关量输入、8个事件记录

型 号：ARD2F-25/CJMQTSR+90FL

辅助电源：AC220V

电机额定电流： ~25A

应用场合：三相电机

测量参数：三相电流、PTC电阻值

附加功能：起动控制、温度保护、报警输出、RS485通讯接口、Modbus协议、4-20mA模拟量输出、8个SOE事件记录

显示方式：90FL(中文液晶显示)

型 号：ARD3-250/CLTUEpSR+90L

辅助电源：AC220V

电机额定电流： 63A~250A

应用场合：三相电机

测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能

附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录

显示方式：90L(中文液晶显示)

9外形及尺寸(mm)

●主体模块

●互感器

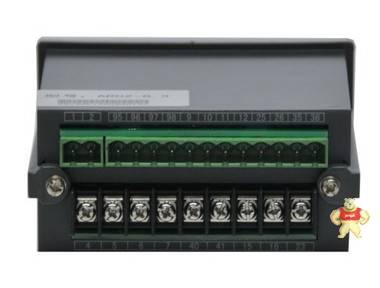

10 接线端子

11 应用方案

●直接起动模式接线图

● 星—三角起动模式接线图
