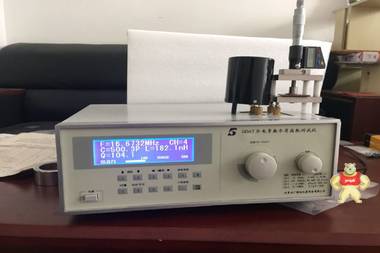

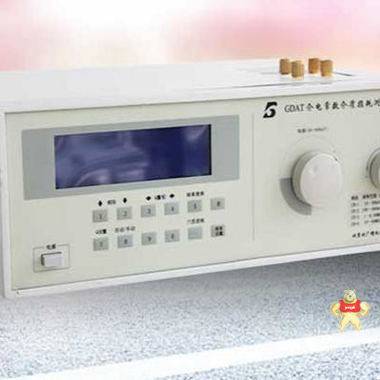

介质损耗因数测量仪 介电常数仪 GB1409介电常数测试仪

易卖工控网（www.ymgk.com）提供”介质损耗因数测量仪 介电常数仪 GB1409介电常数测试仪”，产品详情：品牌/厂家：北广精仪、型号：GDAT-A、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

满足标准：

GBT1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

技术参数：

1．Q值测量

a．Q值测量范围：2～1023。

b．Q值量程分档：30、100、300、1000、自动换档或手动换档。

c．标称误差

     频率范围（100kHz～10MHz）：  频率范围（10MHz～160MHz）：

     固有误差：≤5％±满度值的2%  固有误差：≤6％±满度值的2%

     工作误差：≤7％±满度值的2%  工作误差：≤8％±满度值的2%

2．电感测量范围：4.5nH~7.9mH

3．电容测量：1~205

     主电容调节范围：18～220pF

     准确度：150pF以下±1.5pF；  150pF以上±1%

     注：大于直接测量范围的电容测量见后页使用说明

4.   信号源频率覆盖范围

     频率范围CH1:0.1～0.999999MHz, CH2:  1～9.99999MHz,

     CH3:10～99.9999MHz, CH1  :100～160MHz,

5．Q合格指示预置功能:      预置范围：5～1000。

6．B-测试仪正常工作条件

a.   环境温度：0℃～+40℃；

b．相对湿度：<80％；

c．电源：220V±22V，50Hz±2.5Hz。

7．其他

a．消耗功率：约25W；

b．净重：约7kg；

c.  外型尺寸：（l×b×h）mm：380×132×280。

 试验报告中应给出下列相关内容:

 绝缘材料的型号名称及种类、供货形式、取样方法、试样的形状及尺寸和取样  日期(并注明试样厚度和试样在与电极接触的表面进行处理的情况);

 试样条件处理的方法和处理时间;

 电极装置类型，若有加在试样上的电极应注明其类型;

 测量仪器;

 试验时的温度和相对湿度以及试样的温度;

 施加的电压;

 施加的频率;

 相对电容率ε(平均值);

 介质损耗因数  tans(平均值);

 试验 日期  ;

 相对电容率和介质损耗因数值以及由它们计算得到的值如损耗指数和损耗角，必要时，应给出与温度和频率的关系。

特点：

◎  本公司创新的自动Q值保持技术，使测Q分辨率至0.1Q，使tanδ分辨率至0.00005 。

◎  能对固体绝缘材料在10kHz～120MHz介质损耗角(tanδ)和介电常数(ε)变化的测试。

◎  调谐回路残余电感值低至8nH，保证100MHz的(tanδ)和(ε)的误差较小。

◎  特制LCD屏菜单式显示多参数：Q值，测试频率，调谐状态等。

◎  Q值量程自动/手动量程控制。

◎  DPLL合成发生1kHz～60MHz, 50kHz～160MHz测试信号。独立信号 源输出口，所以本机又是一台合成信号源。

◎  测试装置符合国标GB/T 1409-2006,美标ASTM D150以及IEC60250规范要求。

介质损耗：绝缘材料在电场作用下，由于介质电导和介质极化的滞后效应，在其内部引起的能量损耗。也叫介质损失，简称介损。在交变电场作用下，电介质内流过的电流相量和电压相量之间的夹角（功率因数角Φ）的余角δ称为介质损耗角。

损耗因子也指耗损正切，是交流电被转化为热能的介电损耗（耗散的能量）的量度，一般情况下都期望耗损因子低些好

概念：

电介质在外电场作用下，其内部会有发热现象，这说明有部分电能已转化为热能耗散掉，电介质在电场作用下，在单位时间内因发热而消耗的能量称为电介质的损耗功率，或简称介质损耗（diclectric  loss）。介质损耗是应用于交流电场中电介质的重要品质指标之一。介质损耗不但消耗了电能，而且使元件发热影响其正常工作。如果介电损耗较大，甚至会引起介质的过热而绝缘破坏，所以从这种意义上讲，介质损耗越小越好。

使用方法

高频Q表是多用途的阻抗测量仪器，为了提高测量精度，除了使Q表测试回路本身残余参量尽可能地小，使耦合回路的频响尽可能地好之外，还要掌握正确的测试方法和残余参数修正方法。

1．测试注意事项

a．本仪器应水平安放；

b．如果你需要较地测量，请接通电源后，预热30分钟；

c．调节主调电容或主调电容数码开关时，当接近谐振点时请缓调；

d．被测件和测试电路接线柱间的接线应尽量短，足够粗，并应接触良好、可靠，以减少因接线的电阻和分布参数所带来的测量误差；

e．被测件不要直接搁在面板顶部，离顶部一公分以上，必要时可用低损耗的绝缘材料如聚苯乙烯等做成的衬垫物衬垫；

f．手不得靠近试件，以免人体感应影响造成测量误差，有屏蔽的试件，屏蔽罩应连接在低电位端的接线柱。

2．高频线圈的Q值测量（基本测量法）

高分子材料的损耗

高分子聚合物电介质按单体单元偶极矩的大小可分为极性和非极性两类。一般地，偶极矩在0~0.5D（德拜）范围内的是非极性高聚物；偶极矩在0.5D以上的是极性高聚物。非极性高聚物具有较低的介电常数和介质损耗，其介电常数约为2，介质损耗小于10-4；极性高聚物则具有较高的介电常数和介质损耗，并且极性愈大，这两个值愈高。

高聚物的交联通常能阻碍极性基团的取向，因此热固性高聚物的介电常数和介质损耗均随交联度的提高而下降。酚醛树脂就是典型的例子，虽然这种高聚物的极性很强，但只要固化比较完全，它的介质损耗就不高。相反，支化使分子链间作用力减弱，分子链活动能力增强，介电常数和介质损耗均增大。

高聚物的凝聚态结构及力学状态对介电性景响也很大。结品能抑制链段上偶极矩的取向极化，因此高聚物的介质损耗随结晶度升高而下降。当高聚物结晶度大于70%时，链段上的偶极的极化有时完全被抑制，介电性能可降至 低值，同样的道理，非晶态高聚物在玻璃态下比在高弹态下具有更低的介质损耗。此外，高聚物中的增塑利、杂质等对介电性能也有很大景响。

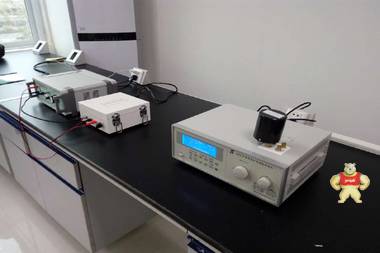

A/C高频Q表能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。
