一、产品概述

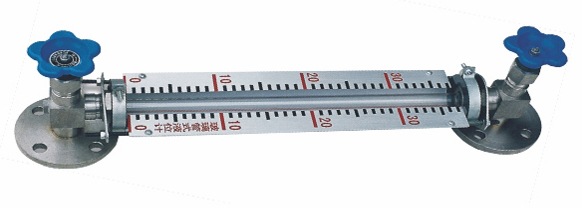

石英玻璃管液位计又称玻璃板液位计,是一种直读式液位测量仪表,主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。具有结构简单,测量准确的优点。特别是储液罐的设备配套,此玻璃管液位计的玻璃管外加了一层不锈钢外保护套,有效的防止磕碰,增加液位计的使用寿命及生产安全。
二、结构原理
仪表上下阀都装有PN1.6MPa,DN20的法兰。通过焊接在容器上的法兰,与容器组成连通器,透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀,针形阀内装有钢球,当玻璃管因事故而破裂时,钢球在容器压力作用下自动关闭针形阀通道,以防止容器内介质外流,免除隐患。
三、技术参数
1.测量范围(安装中心距L):300、500、600、800(量程可特殊定制)
2.工作压力:≤1.6MPa
3.材质:碳钢、不锈钢
4.工作温度:≤200℃
5.连接法兰标准:HGJ46-91 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等,请用户注明。
7.伴热蒸汽压力:≤0.6MPa
8.蒸汽夹套接头:G1/2"外螺纹
9.钢球自封压力:≥0.2Mpa
10.排污阀:球阀,针形阀
