1分16PLC光分路器型号介绍

易卖工控网（www.ymgk.com）提供”1分16PLC光分路器型号介绍”，产品详情：品牌/厂家：宁波品悦、型号：PY-FGLQ-1F16、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

1分16PLC光分路器型号介绍-------1分16PLC光分路器光网络系统中实现光信号进行耦合、分支、分配的无源器件。光分路器又称光纤分光器和光纤分路器，是光纤链路中重要的无源器件之一。光分路器具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。一般用1×2（1分2）、1×4（1分4）、1×8（1分8）、1×16（1分16）、1×32（1分32）、1×64（1分64）。

1分16PLC光分路器、1分16插片式光分路器、1分16盒式光分路器、1分16微型光分路器、1分16微型封装光分路器、1分16托盘式光分路器、1分16机架式光分路器

型号：1分2、1分4、1分6、1分8、1分16、1分32、1分64

材质：冷轧板、ABS

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

光分路器特点：

    尾纤盒式体积小巧，外形美观。可根据客户需求提供不同种类的连接头，及尾纤线径，标配为SC连接头。安装快捷，性能可靠，工作状态稳定，技术指标符合YD/T893的行业要求。

光分路器应用范围：

    安装在19英寸标准机架内，或安装在专用的光分路器托盘及光缆接头盒内，也可安装在机箱内使用。

光分路器优点：

    结构简单，对波长不敏感，分光均匀性好，耐高温，体积小巧，技术性能符合Telcordia GR-1209和Telcordia GR-1221可靠性要求，已经通过ISO9001质量体系认证。

随着光纤通信的投资方向由通信干线，城域网，局域网，专用网等向FTTP、FTTH的方向发展。FTTH的核心光器件--光分路器的需求也将不断扩大。

1分16分光器产品分类

裸纤式、微型（钢管/模块）型、ABS盒型、带分支器型、托盘式、插片式、机架式等。

1分16分光器产品应用

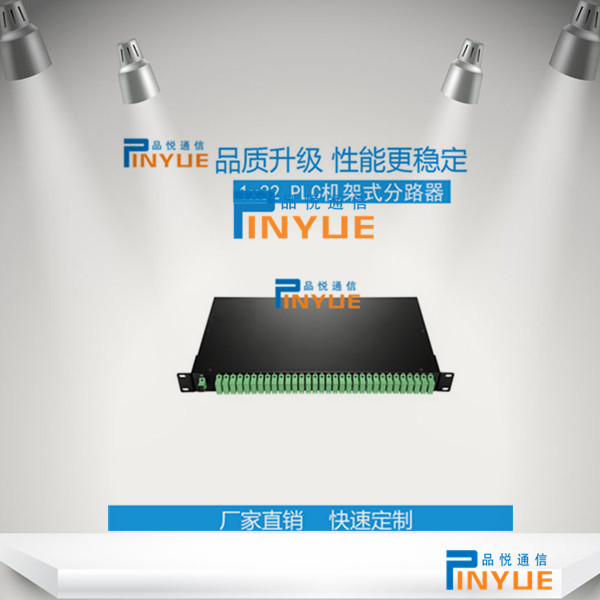

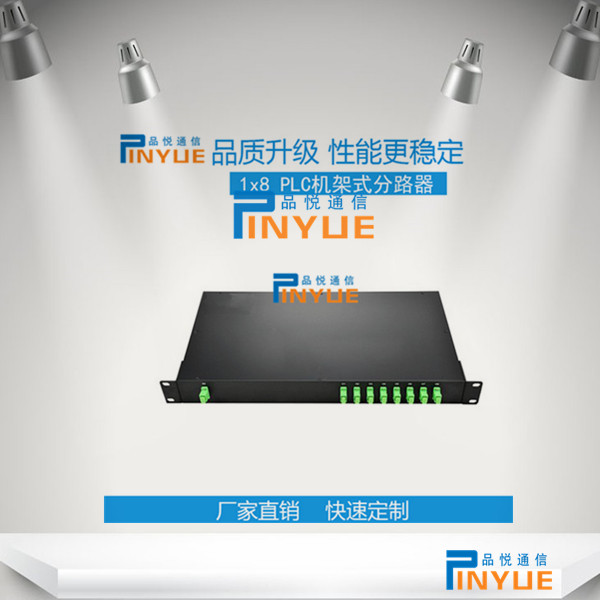

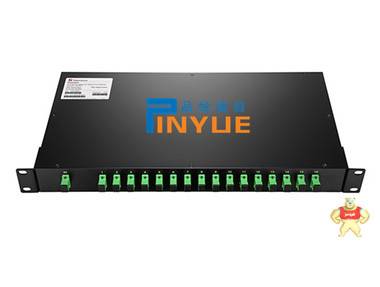

机架式：安装在19寸的OLT机柜内，在光纤分支入户时提供的安装设备是标准数字机柜，当ODN需要放置于桌上时。

ABS盒式：安装在19寸标准机架内，在光纤分支入户时提供的安装设备是光缆交接箱，在光纤分支入户时客户指定的设备内安装。

裸纤式： ① 安装在各种类型的尾纤盒内。② 安装在各种类型的测试仪表内及WDM系统。

分支器型：①安装在各种类型的光配器材内。②安装在各种类型的光测试仪表内。

微型：①安装在光缆接头盒内。②安装在模块盒内。③安装在配线箱内。

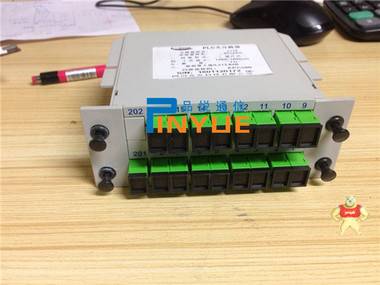

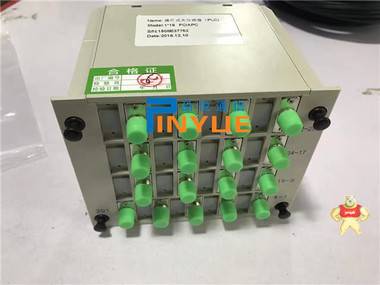

插片式：本设备是用于FTTX系统中需分光的用户接入点，主要完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户。

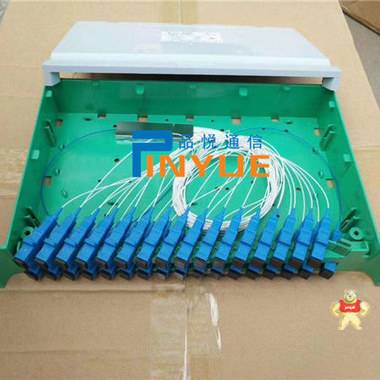

托盘式：适用于各类型的分光器、波分复用器等集成安装使用。

注：单层托盘大可配置1分16适配器接口，双层托盘大可配置1分32适配器接口。

1分16分光器产品封装

PLC分光器的封装是制造分光器的难点，封装技术直接影响到产品的性能。

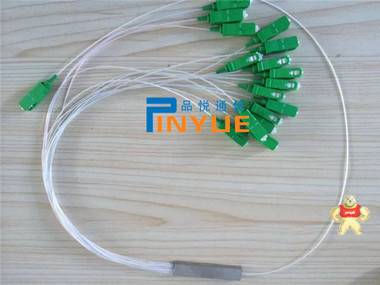

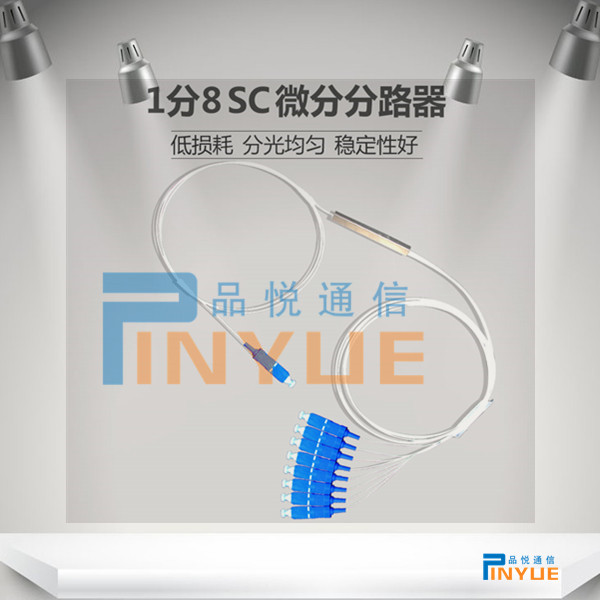

微型封装：一般为不锈钢，光纤线为裸纤式。

ABS盒式封装：为ABS塑胶外壳，常规尺寸(MM)有100*80*10 120*80*18 140*115*18等。

还有其余的裸纤式封装、托盘式、插片式、机架式等。

1分16分光器组成部分

内部由一个PLC分光器芯片和两端的光纤阵列耦合组成，芯片采用半导体工艺在石英基底上生长制作一层分光波导，芯片有一个输入端和N个输出端波导。然后在芯片两端分别耦合输入输出光纤阵列，外部由ABS盒子和方形钢管，光缆及光纤连接头。

1分16分光器技术指标

插入损耗

分光器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。 附加损耗。

附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。分光比。

分光比定义为分光器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），分光器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为分光器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做分光器时一定要注明波长。

宁波品悦通信设备有限公司致力于为全球范围内快速成长的光纤到户（FTTH）市场提供高质量低成本产品，如各种PLC或拉锥封装形式的光分路器（Splitter）_光纤分路器_光纤分光器，其工艺技术先进，具有对波长不敏感、分光均匀性好、耐高低温、体积小等优点，产品大量出口到日本、美国、韩国、欧洲等国家，在中国多个地区FTTH工程中也被指定为选产品。同时，公司正努力在光分路器技术平台上开发集成度更高、波导设计更复杂、功能更全、应用更广泛的光通信器件和子系统，力争在不远的将来成为世界上集成光电器件的领跑者。
