易卖工控网（www.ymgk.com）提供”华为OLT交换机 MA5683T OLT设备 OLT光网络交换机”，产品详情：品牌/厂家：华为、型号：MA5683T、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

                                       华为OLT交换机 MA5683T OLT设备 OLT光网络交换机

华为OLT交换机MA5683T OLT设备 OLT光网络交换机

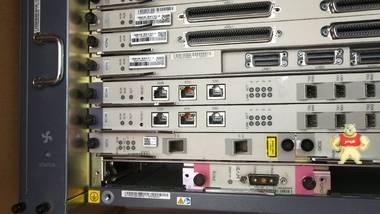

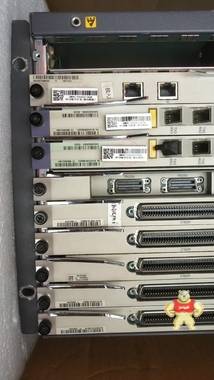

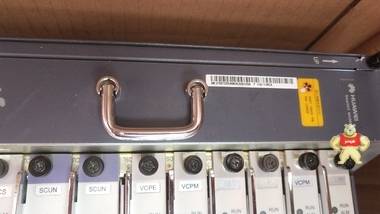

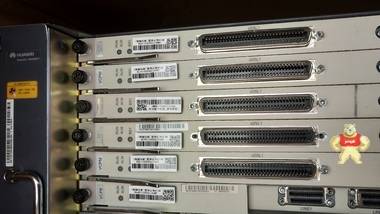

外观

OLT交换机箱是6U高的设备。

参数

介绍MA5683T机箱的尺寸、重量、电源和功耗参数。

说明：

MA5683T机框的功耗是在以下条件下测试得出：

-53.5V DC

室温25 °C

静态功耗：设备上电，空载的功耗，所有用户端口deactivated

大功耗：设备上电，满业务

典型功耗：约50％用户在线时的功耗

(1)此处典型功耗是在将没有接入用户的PON口关闭的情况下计算得出。

如不支持上述单板，请根据该方法使用所支持的单板计算。

配置

介绍MA5683T机箱内配置的单板位置和单板类型。

MA5683T支持的背板为H801MABO和H802MABO。

表1介绍了机框中各个槽位支持的单板类型，具体单板的支持情况请参见MA5683T支持的单板。

ESD插孔

MA5683T机箱的ESD插孔位于机箱右下角，用于连接防静电腕带，防止静电放电对设备的损害。

防尘网

机箱的左部配备有防尘网，MA5683T机箱防尘网介绍了防尘网的外观、尺寸和功能。

接地

介绍MA5683T机箱的接地原理和接地点位置。

注意：

地线的正确连接是华为MA5683T防雷、防干扰的重要保障，必须正确地接好地线。

MA5683T的电源输入端，接有噪声滤波器，其中心地与机箱直接相连，称作机壳地（即保护地）。此机壳地必须良好接地，以使感应电、泄漏电能够安全流入大地，并提高整机的抗电磁干扰的能力。

连接时，用一根接地电缆将机壳接地点与机房接地排或大地连接，机房的接地电阻建议小于10Ω，同时请参考国家或当地的相关标准。

配电原理

MA5683T机箱使用直流供电，配电原理介绍MA5683T机箱的供电原理。

MA5683T由PRTE电源板接入一路-48V电源，将电源引入到背板，再由背板对各单板供电。

PRTE双配实现冗余备份功能，某一路电源断开，另一路电源能对机箱继续供电，不会影响系统工作。

通风原理

介绍MA5683T机箱的通风原理。

MA5683T机箱左侧有一风扇框，通过吹风方式散热。

机箱的通风过程：冷风从机箱左侧进入，通过风扇的吹风作用，经过单板向右方走，后从机箱右侧排出，MA5683T的通风原理如图1所示。
