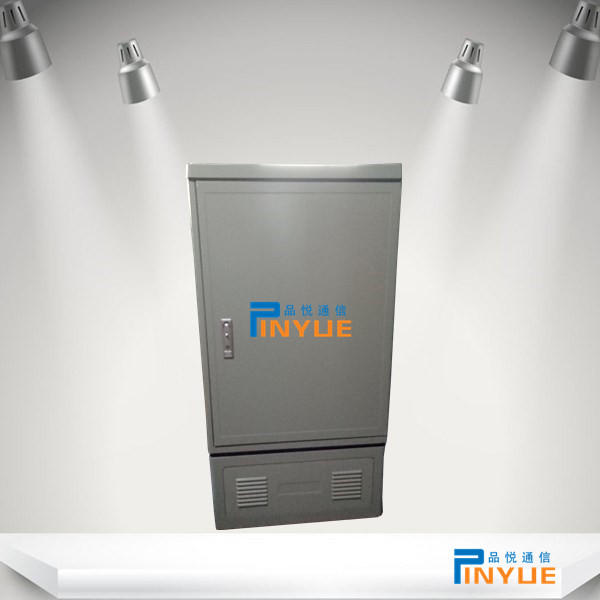

落地式三网合一光缆交接箱尺寸

易卖工控网（www.ymgk.com）提供”落地式三网合一光缆交接箱尺寸”，产品详情：品牌/厂家：品悦通信、型号：PY-GJX-01SW、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

落地式三网合一光缆交接箱型号尺寸--------想必大部分消费者都对落地式三网合一光缆交接箱的选购感到困难，诚然，落地式三网合一光缆交接箱品牌众多，产品种类繁杂，自己喜欢的产品价格太高，便宜的又性能稍差，相当纠结。其实购买落地式三网合一光缆交接箱，首先，要明确自己的需要的是什么配置规格和什么样的材质，标准参数是否能达到国家标准，大体锁定几款落地式三网合一光缆交接箱；然后，就是查查参数、看看测评，对产品心中有数；后通过比价格、比参数，从而终选出适合自己的落地式三网合一光缆交接箱产品。笔者就为大家带来宁波市品悦通信性价比高的超值好产品，希望大家能举一反三，在选购落地式三网合一光缆交接箱时带来一些帮助！

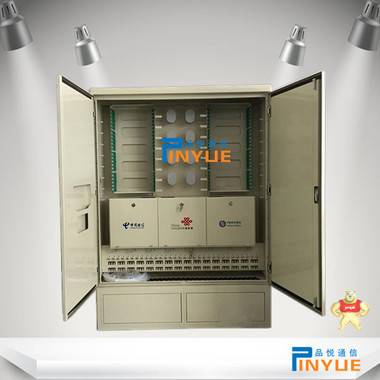

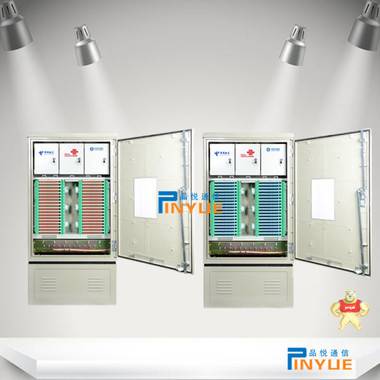

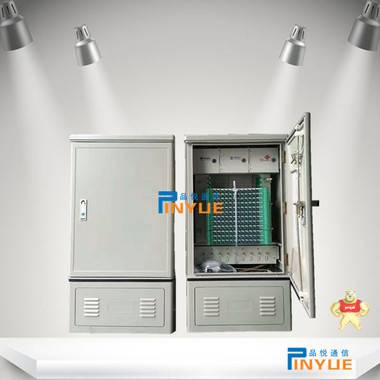

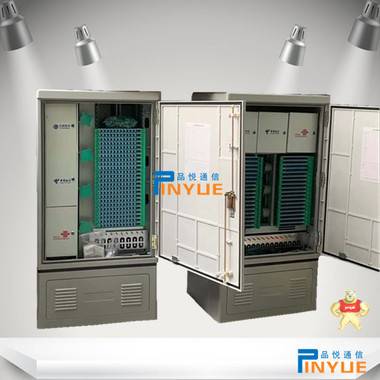

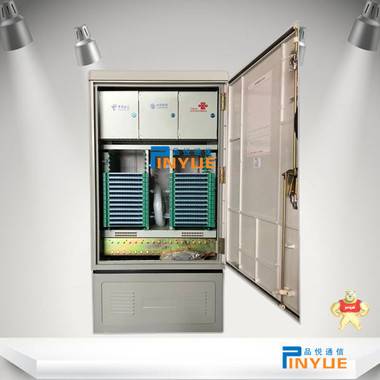

落地式三网合一光缆交接箱|三网合一交接箱|FTTH共建共享室光缆交接箱|三网合一通信光缆交接箱（电信|联通|广电网络|移动通信专用，配线容量：96芯、144芯、216芯、288芯、360芯、432芯、576芯、648芯、720芯、864芯、1152芯光缆交接箱）FTTH三合一光缆交接箱是用于光纤接入网三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。

三网合一落地式光缆交接箱、三网合一壁挂式光缆交接箱、三网合一SMC光缆交接箱、三网合一不锈钢光缆交接箱、三网合一免跳接光缆交接箱、三网合一无跳接光缆交接箱、三网合一免跳纤光缆交接箱、三网合一光缆交接箱、三网合一光交箱、三网合一交接箱、

型号：72芯、96芯、144芯、216芯、288芯、432芯、567芯、720芯、864芯、1152芯

材质：冷轧板、不锈钢、SMC

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司为电信、移动、联通、铁通、广电供应配套产品，

该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。中华人民共和国通信行业标准 通信光缆交接箱 Cross Connecting Cabinet for Communication Optical Cable YD/T 988-1998 1 范围 本标准规定了通信光缆交接箱。光缆交接箱用于光纤接入网中主干光缆与配线光缆交接处的接口配线设备。可对主、配线光缆进行固定、开剥、保护、终接及冗纤的盘绕，通过光纤跳线，能迅速方便地调度光缆中光纤序号以及改变传输系统的路由。产品具备模块化设计、优化的光缆管理系统，实现主干光缆与配线光缆交叉连接或互连，以及主干光缆之间的直通连接配线功能。且适用于多元化的XPON建设需求，提供多种光分路器增值单元解决方案。

三网合一光缆交接箱是用于光纤接入网(电信网、移动网、联通网）三网主干光缆与FTTH小区配线光缆节点处的接口设备，可以实现大容量光纤的熔接、终端存储以及调度等功能。该产品的应用，减少了三网的重复线路建设，精简线路，美化环境。

箱体采用SMC材料制造，抗腐蚀耐老化，使用寿命超过20年。

壳体门框四周采用凹槽结构，硅橡胶密封 ，密封性能达到GB4208--1993中IP 级要求。

箱体内部夹以隔热材料，能有效防止箱内凝露的产生。

采用12芯熔配一体化模块，大幅度利用有效空间，大容量为1152芯。

卡接式安装FC、SC适配器。

前后设通道，可方便跳线灵活跳接

12芯熔配一体化模块可抽出至箱外，正面操作。

有可靠的光缆固定、开剥和接地装置。

各部件位置和按排，确保光缆在任何位置时弯曲半径大于40MM。

光缆进壳体接口处，突破传统方式防水接头处理光缆密封问题。

三网合一光缆交接箱材质：SMC

箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任何防护，具备全天候防护功能

箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结

箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好

采用12芯熔接配线一体化模块

适合FC、SC光纤适配器的安装

有可靠的光缆固定和接地保护装置

适合于单芯和带状光缆的成端

适用标准：YD/T 988-2007

工艺过程

①该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，增强模块塑料在高温高压下固化成型。SMC系列模塑料成型工艺 ：模压成型温度：150℃±5℃ 　保压时间：60-70s／mm　模压压力：10-20Mpa具体工艺视产品和模具结构而定，如果制品厚度比较厚，则温度应稍低，一般成型温度为 135℃-145℃，形状越复杂，成型压力越高。

②机械强度高、阻燃性好--该箱体由于采用SMC复合材料，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。

③抗腐蚀、耐老化、电绝缘性强-- 该箱体抗腐蚀、耐老化、高压防护性能好、电绝缘性强，能够适应强酸、强碱等各种恶劣环境。

④耐高温、防凝露--该箱体由于采用SMC复合材料，具有金属材料无法比拟的隔热保温性能，耐高温，并有效防止水汽凝结。

工作条件：

工作温度：-40℃～+60℃

相对湿度：≤95%(+40℃时)

大气压力：70kPa～106kPa

技术要求：

防护等级：IP65

标称工作波长：850nm，1310nm，1550nm。

光纤活动连接器插入损耗：≤0.3 dB。

光纤活动连接器回波损耗：≥45dB(PC型)。

机架高压防护接地装置与机架间的耐电压≥3000V(DC)/1min，不 击穿、无飞弧。

箱体金工件与接地装置之间的绝缘电阻≥2×104MΩ/500V(DC)

箱体各表面能承受与表面垂直的压力大于980N，箱门打开后，在门的外端能承受的垂直压力大于200N。

光缆固定处能承受1000N的轴向拉力，并能承受扭转角度±90°共3次的循环扭转。

光纤弯曲处的曲率半径＞30mm(内控40mm)

一、目的

为规范不锈钢光缆交接箱的生产操作作业，提高本公司的产品质量，从而使我公司的产品让顾客满意。

二、适用范围

适用于GXF-05型系列不锈钢光缆交接箱的生产作业。

三、使用设备、工具数控转塔冲床、剪板机、数控折弯机、冲床、钻床、氩弧焊机、磨光机和喷塑机、扳手、改锥等。

四、操作流程概况

1 、领料

按照定单和技术要求去仓库领料。

2、剪料

按照设计图纸的要求，将原材料按照规格进行取料，并检查材料是否符合工艺的要求，为降低消耗，提高材料的利用率，要合理计算采取套裁方法。首先，用钢板尺测量出剪床刀口与挡料板两端之间的距离，反复测量数次，然后剪一块小料核对尺寸正确与否，如尺寸公差在正确范围内，即可进行入料剪切；如尺寸不符合公差要求，则重新调整定位距离，直至符合为止。剪板时应检查剪板刀口是否锋利及紧固牢靠，并按板料厚度调整刀口间隙。

3、冲裁

a)检查材料的材质以及宽、长、厚是否符合图纸的要求。

b)按钣金件展开图工艺选择合适的冲裁设备。

c)按工艺要求的顺序和要求调整好定位装置，冲出合格的工件。

4、折弯

a)检查材料的材质以及宽、长、厚是否符合图纸的要求，板材表面必须清洁。

b)按零件图纸尺寸选用合适折弯机。

c)按工艺要求的顺序和要求调整好定位装置，进行折弯。

5、焊接

a)检查上工序转下来的半成品零部件是否符合图纸和其他技术文件的要求，如不符合需及时调整。

b)准备好所需的焊接器件与工装夹具。

c)按照图纸要求，先点焊固定各零件的相对位置，安排好焊接顺序，一般为先关键后一般。

d)根据工件的材料和焊缝要求，选择施焊电流，焊缝必须平整，焊透，无砂眼。

6、打磨焊接后的工件必须打磨，使工件表面光洁均匀，无漏焊、裂纹、溅渣、毛等。

7、检测对通过以上工序后的加工件按技术规范进行的检测，

经检查合格后方可转为下道工序。

8、喷塑

 a)对加工件按照工程图纸的要求进行喷塑处理，颜色必须符合工程要求。

 b)喷塑处理后的加工件表面均匀光滑，无气孔，无流挂，颜色深浅一致。

9、半成品检测对形成的半成品按技术规范进行检测，经检查合格后方可转为下道序。

10.装配（详细见装配流程）将顶盖与箱体连接，再把底座与箱体连接，然后按后衬板、左右墙板、支架、上下横梁、左右立柱、左右导轨条固定板，加强芯固定板，门、门锁的顺序连接，门的开启角度不小于120°，所有连接件必须紧固，位置符合装配图纸要求，装配过程中所有零部件表面不得划花，螺钉头不得打抷。

11.根据配置要求将装好尾纤、适配器的熔配一体化托盘装入交接箱，然后按照装箱清单放入配件，后封装打包。

宁波品悦通信设备有限公司是中国早从事光缆生产的高科技企业，自创建以来，一直以品质卓越、服务完善、技术等独特势赢得了用户好评。我们在生产中的每个过程都会进行品质检验，由原料入库到成品出厂，我们建立了一套的品质管理系统。在整个生产过程中，我们会对每一个生产步骤进行质量检验，以确出厂的产品品质符合标准。

    20年来，在“国家光网项目”、“平安城市项目”提供数千公里光缆，市场份额60%以上。公司产品广泛应用于电信、移动、联通、网通、广电、高速铁路、高速公路、边防口岸、银行、证券、学校等领域，并为国内外一些知名企业,上市公司提供OEM业务。
