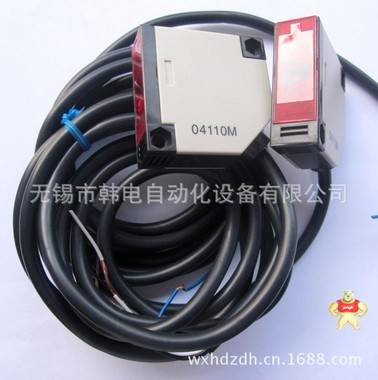

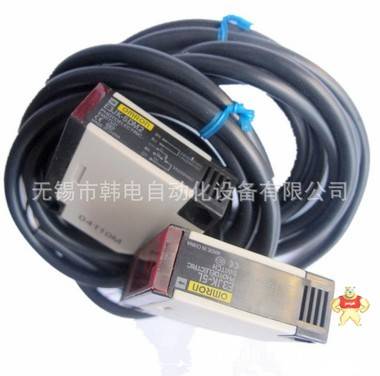

易卖工控网(www.ymgk.com)提供”供应 E3JK-5M1 光电开关/接近开关 欧姆龙原装现货”,产品详情:品牌/厂家:欧姆龙、型号:E3JK-5M1、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。
尊敬的客户:本公司专业销售西门子、施耐德、欧姆龙、三菱、富士、常熟开关、台湾明纬、ABB等进口电器以及国产品牌电气多年,现特优惠价销售交流接触器系列、热继电器、电机保护断路器、中间继电器、塑壳断路器、微型断路器、变频器、按钮信号灯、行程开关等工控产品,欢迎询价!
产品说明:
实现小型、长距离、节省电力和节省能源的光电传感器的标准型 ■检测距离/对射型15m、回归反射型4m、扩散反射型1m。独特的防止外部乱光计算方法,变频荧光灯下也能工作。 1、***限度降低电力消耗和含铅材质的使用。 2、IP67保护构造,防止相互干扰功能, EN规格标准。防油型为IP67f。 3、光轴与机械轴的偏差控制在±°以内,光轴对合更容易。
额定值 / 性能 检测方式 项目 型号 | 对射型 | 回归反射型(带M.S.R功能) | 扩散反射型 | E3JM-10□4(T) | E3JM-R4□(T) | E3JM-DS70□(T) | 检测距离 | 10m | 4m (E39-R1使用时) | 700mm(白纸200×200mm) | 标准检测物体 | | φ75mm以上的不透明体 | —— | 差动距离 | —— | 检测距离20%以下 | 指向角 | 投·受光器:各3~20° | 1~5° | —— | 光源(发光波长) | 红外光二极管(950nm) | 红色发光二极管(660nm) | 红外光二极管(950nm) | 电源电压 | DC12~240V±10% 脉动(p-p)10%以下、AC24~240V±10% 50/60Hz | 消耗电流 | DC | 3W以下 | 2W以下 | AC | 3W以下 | 2W以下 | 控制输出 | 继电器输出(E3JM-□□M4(T)):1c接点 AC250V 3A(cosφ=1)以下、DC5V 10mA以上 DC无接点输出(E3JM-□□S4(T)):DC48V 100mA以下 (残留电压2V以下) 入光时ON/遮光时ON 开关转换式 | 寿命(继电器 输出) | 机械 | 5,000万次以上(开闭频率18,000次/小时) | 电气 | 10万次以上(开闭频率1,800次/小时) | 响应时间 | 继电器输出 | (E3JM-□□M4(T))动作·复位: 各30ms以下 | DC无触点输出 | (E3JM-□□S4(T))动作·复位: 各5ms以下 | 灵敏度调整 | —— | 单转电位器 | 使用环境照明度 | 受光面照度 白炽灯:3,000lx以下 | 使用环境温度 | 动作时:-25~+55℃、保存时:-30~+70℃ (不结冰、不结露) | 使用环境湿度 | 动作时:45~85%RH、保存时:35~95%RH (不结露) | 绝缘电阻 | 20MΩ以上(DC500V兆欧表) | 耐电压 | AC2,000V 50/60Hz 1min | 振动 | 耐久 | 10~55Hz 上下振幅 X、Y、Z各方向 2h | 误操作 | 10~55Hz 上下振幅 X、Y、Z各方向 2h | 冲击 | 耐久 | 500m/s2 X、Y、Z各方向 3次 | 误操作 | 100m/s2 X、Y、Z各方向 3次 | 保护结构 | IEC规格 IP66 | 连接方式 | 端子板式 | 质量(捆包状态) | 约270g | 约160g | 材料 | 外壳 | ABS | 透镜部 | 丙烯酸酯树脂 | 保护罩 | 聚碳酸酯 | 安装金属配件 | 铁 | 附件 | 安装配件(带螺钉)、螺母、端子保护罩、导线安装螺母 (「-US」型除外)、使用说明书,反射板 (限回归反射型) | * 带定时器功能传感器(E3JM-□□□4T)的定时器功不能设为无效。
E3JK 检测方式 型号 项目 | 对射型 | 回归反射型 | 扩散反射型 | 扩散反射型 | E3JK -5M□ | E3JK -5S3 | E3JK -R2M□ | E3JK -R2S3 | E3JK -R4M□ | E3JK -R4S3 | E3JK -DS30M□ | E3JK -DS30S3 | 检测距离 | 5m | (E39-R1使用时) | 4m(E39-R1使用时) | 300mm (白纸100×100mm) | 标准检测物体 | | φ75mm以上的不透明体 | —— | 差动距离 | —— | 检测距离的20%以下 | 指向角 | 投·受光器:各3~20° | 1~5° | —— | 光源(发光波长) | 红外光二极管(950nm) | 红色发光二极管(660nm) | 红外光二极管(950nm) | 电源电压 | DC12~240V±10% 脉动(p-p)10%以下、AC24~240V±10% 50/60Hz | 消耗电流 | DC | 3W以下 | 2W以下 | AC | 3W以下 | 2W以下 | 消耗电压 | 投·受 | 20mA以下 | 控制输出 | 继电器输出: AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 带负载短路 保护 | 继电器输出: AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 带负载短路 保护 | 继电器输出: AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 带负载短路 保护 | 继电器输出: AC250V 3A (cosφ=1) 以下、DC5V 10mA以上 | DC SSR 负公共端 DC48V 100mA以下 漏泄电流 带负载短路 保护 | 寿命 (继电器 输出) | 机械 | 5,000万次以上(开闭频率18,000次/小时) | 电气 | 10万次以上(开闭频率1,800次/小时) | 应答时间 | 30ms以下 | 10ms以下 | 30ms以下 | 5ms以下 | 30ms以下 | 5ms以下 | 30ms以下 | 5ms以下 | 灵敏度调整 | —— | 单回转开关 | 使用环境照度 | 受光面照度 白炽灯:3,000lx以下 | 周围环境温度 | 动作时:-25~+55℃、保存时:-30~+70℃ (不结冰、不结露) | 周围环境湿度 | 动作时:45~85%RH、保存时:35~95%RH (不结露) | 绝缘电阻 | 20MΩ以上(DC500V兆欧表) | 耐电压 | AC1,500V 50/60Hz 1min | 振动 | 耐久 | 10~55Hz 上下振幅 X、Y、Z各方向 2h | 误操作 | 10~55Hz 上下振幅 X、Y、Z各方向 2h | 冲击 | 耐久 | 500m/s2 X、Y、Z各方向 3次 | 误操作 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 100m/s2 X、Y、Z各 方向 3次 | 500m/s2 X、Y、Z各 方向 3次 | 保护结构 | IEC规格 IP64 | 连接方式 | 导线引出式(标准导线长2m) | 质量(捆包状态) | 约420g | 约250g | 材质 | 外壳 | ABS | 透镜部 | 丙烯酸酯树脂 | 金属安装配件 | 铁 | 附属品 | 金属安装配件(带螺钉)、螺母、使用说明书、反射板(仅限回归反射型) | |
项目 型号 | 检测方式 | 距离设定型 |
NPN输出 | E3Z-LS61 | E3Z-LS66 | E3Z-LS63 | E3Z-LS68 |
PNP输出 | E3Z-LS81 | E3Z-LS86 | E3Z-LS83 | E3Z-LS88 |
检测范围 | BGS | 20mm~设定距离(白底纸,黑纸100×100mm) | 2mm~设定距离(80mm以下) |
FGS | 设定距离~200mm以上 白底纸100×100mm) 设定 距离~160mm以上(黑纸100× 100mm) | — |
设定范围 | 40~200mm (白底纸100× 100mm) 40~160mm (黑纸 100×100mm) | 20~80mm (白底纸100×100mm) |
差动 | 设定距离的10%以下 (→参照 154页「差动距离—特性」) | 设定距离的2%以下 |
反射率特性 | (黑白误差) 设定距离的10%以下 | 设定距离的5%以下 |
光源(发光波长) | 红色发光二极管(680nm) | 红色发光二极管(650nm) |
电源电压 | DC12~24V±10% 脉动(p-p) 10%以下 |
消费电流 | 30mA以下 |
控制输出 | ,负载电流100mA以下(残留电压1V以下) 集电极开路输出(NPN/PNP输出根据形式而不同) 入光时ON/遮蔽光时ON 开关转换式 |
BGS/FGS转换输入 | BGS功能:开放或连接在GND FGS功能:Vcc连接 | BGS功能:开放或连接在GND |
保护电路 | 电源反向连接保护、输出短路保护、防止相互干扰功能 |
应答时间 | 动作·回复:各1ms以下 |
距离设定 | 5次循环、按钮 |
使用环境照明度 | 受光面照明度白炽灯:3,000lx以下、太阳光:10,000lx以下 |
周围温度 | 动作时: -25~+55℃、保存时:-40~+70℃ (不结冰·结露) |
周围湿度 | 动作时:35~85%RH、保存时:35~95%RH (不结露) |
绝缘电阻 | 20MΩ以上(DC500V兆欧表) |
耐压 | AC1,000V 50/60Hz 1min |
振动(耐久) | 10~55Hz X、Y、Z各方向 2h |
冲击(耐久) | 500m/s2 X、Y、Z各方向 3次 |
保护结构 | IEC规格 IP67 |
连接方式 | 拉线型(标 准电线长2m/) | M8连接型 | 拉线型(标准 电线长2m/) | M8连接型 |
显示灯 | 动作显示灯(橙色)稳定显示灯(绿色) |
质量(捆包状态) | 约65g(拉线2m型) | 约20g | 动作显示灯(橙色) 稳定显示灯(绿色) | 约20g |
材质 | 外壳 | 聚对苯二甲酸丁二醇酯 |
透镜部 | 变质甲基丙烯树脂 |
附属品 | 使用说明书 注:金属安装配件为另售 |
易卖工控网供应商韩电自动化为您提供供应 E3JK-5M1 光电开关/接近开关 欧姆龙原装现货的详细产品价格、产品图片等产品介绍信息,您可以直接联系商家获取供应 E3JK-5M1 光电开关/接近开关 欧姆龙原装现货的具体资料,联系时请说明是在易卖工控网看到的。
