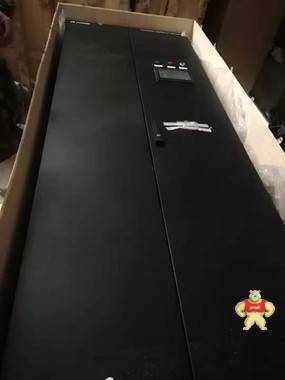

全新正品 华为 pdu8000-1600dcv1-sca001 直流配电柜

易卖工控网（www.ymgk.com）提供”全新正品 华为 pdu8000-1600dcv1-sca001 直流配电柜”，产品详情：品牌/厂家：华为、型号：pdu8000-1600dcv1-sca001、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

                                                                         全新正品 华为 pdu8000-1600dcv1-sca001 直流配电柜基本参数

品牌 华为 型号 PDU8000-1600DCV1-SCA001
功能 DC/DC 调制方法 其他
输出路数 多路输出 晶闸管连接方法 其他
定制生产 否 输入电压 48V
输出电压 48V 输出功率 其他
工作效率 95%以上 输出电压精度 99%
电压调整率 99% 负载调整率 99%
输出电流 1600A 运行温度范围 28℃
产品认证 ISO9001 重量 160kg
产地 广东 外形尺寸 其他

详细说明
　　全新正品 华为pdu8000-1600dcv1-sca001直流配电柜
　　全新正品 华为pdu8000-1600dcv1-sca001直流配电柜

　　全新正品 华为pdu8000-1600dcv1-sca001直流配电柜
　　1 简述1.1 文档应用范围
　　《pdu8000模块化ups配电柜勘测作业指导书》适合于华为公司网络能源产品线pdu8000 模块化ups配电柜产品的新建和改造工程勘测。
　　本指导书可配合《pdu8000模块化ups配电柜产品安装环境检查表》和《pdu8000模块化ups配电柜产品工程安装客户准备指导书》一同使用，以便可以一次性得到更多的信息，指导工程交付前的准备工作。
　　1.2 pdu8000 ups模块化配电柜配电柜系统简述
　　pdu8000 ups模块化配电柜以配电单元模块化方法进行开发设计，用于数据机房、企业客户内ups输入输出配电等解决办法，实现电能分配和电气参数监测功能。ups模块化系列配电柜包括ups输入输出配电柜、ups输入配电柜和ups输出配电柜等组合而成形式。
　　整机基本规格：

　　额定冲击电压
　　
　　8kv （配电柜只含塑壳）；4kv （配电柜含微断）
　　

　　过压类别
　　
　　iv （配电柜只含塑壳）；ii（配电柜含微断）
　　

　　污染等级
　　
　　3级(不含mcb)/2级(含mcb)
　　

　　垂直母线额定电流
　　
　　至1600a，可分段。分段时兼容ups维修旁路开关(4p)直连
　　

　　抗震等级
　　
　　满足抗震设防烈度9度
　　

　　认证要求
　　
　　满足目标市场认证要求，取得ce、ccc、泰尔认证
　　

　　可配置模块数量
　　
　　馈线柜250a及以下塑壳开关≥18；馈线柜400-630a塑壳开关≥5；馈线柜800a-1250a塑壳开关≥3
　　

　　垂直母线icw/1s
　　
　　≥30ka
　　

　　进出线开关
　　
　　1600a
　　

　　电缆进出
　　
　　上下进出均可
　　

　　进线
　　
　　1600a断路器、ats可选，b/c级防雷器及保护开关可选
　　

　　柜体
　　
　　800(w)*850(d)*2000(h)
　　

　　认证标准
　　
　　iec61439/gb7251
　　

　　分隔形式
　　
　　2a/3a
　　

　　防护等级
　　
　　标准产品ip20，其它防护等级非标满足
　　

　　配电模块
　　
　　模数化设计，开关10-1250a、微断1p/2p/3p/4p可选，塑壳3p/4p可选，标准化生产、灵活配置；开关附件及合闸指示灯可选
　　

　　市场区域
　　
　　中国、东南亚、南太、非洲、中东、欧洲、独联体、拉美北等
　　

　　全新正品 华为pdu8000-1600dcv1-sca001直流配电柜
　　ups配电柜主要技术参数
　　配电柜详细配置请参见《pdu8000 模块化ups配电柜客户手册》。
　　1.3 应用场景部署
　　pdu8000 模块化ups配电柜应用场景：
　　l ups输入与输出合并为一台配电柜的场景（输入为630a mccb/ats）；
　　l 输入输出柜分开（输入柜：输入为400a~1600a的mccb/ats，输出柜：输入为160a~800a的mccb）；
　　l 低压柜作为输入柜，仅有输出柜的场景（输入为160a~800a的mccb）；　　
　　2.3 机房承重的核算
　　机房承重核算要考虑如下几点：
　　1）机房本身承重能力：民房楼板承重能力通常为200～400kg/m2，电信机房楼板承重能力通常为600kg/m2。
　　2）楼板的面积和形状。
　　3）楼板主梁的位置。
　　4）配电柜以及其他机房设备摆放的位置，设备的质量和占地面积。
　　5）倘若预制结构，则还要考虑预制板走向。
　　实际工程中，可按network equipment-building system(nebs) requirements: physical protection(gr-63-core)提供的方法估计设备对机房地面产生的载荷，因此确定楼板承重是否满足设备的安装。一般估计所得的设备对机房地面产生的载荷大于实际值。具体估计方法如下：

n response to the rapid development of the communication industry and site modernization, Huawei launched a series of ******, efficient, and intelligent power systems that integrate digital and big data technologies. Multiple models of embedded power products provide 30–400 A DC outputs and use rectifiers with an efficiency of up to 98%, and are highly applicable. The integrated field supervision unit (FSU) implements precise site management and intelligent control, including intelligent battery management and remote environment management.



Huawei embedded power products include the ETP4830, ETP4890, ETP48150, ETP48200, ETP48400, and others. They provide 30–400 A DC outputs and are –48 V DC power systems with high applicability. The full series of efficient rectifiers deliver an efficiency of up to 98%. Functional units use standard size designs. The power products are 1 U to 9 U high. They are compact, easy to install, and can be mounted in a 19-inch rack or embedded in a cabinet. Huawei SCC800 is a brand-new all-in-one power and environment monitoring solution. It provides comprehensive monitoring interfaces for access to multiple devices, detailed energy efficiency analysis, and automatic state of health (SOH) diagnosis to implement precise site management and intelligent control. Collaborating with Huawei energy devices, the SCC800 can be developed later into a total power and environment monitoring solution that ensures high energy efficiency.



Huawei embedded power products are widely used in wired and wireless access networks, transmission networks, and enterprise intranets. They provide stable and reliable pow
