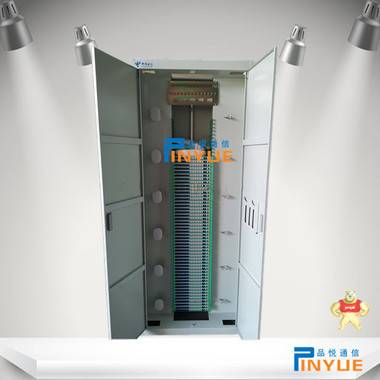

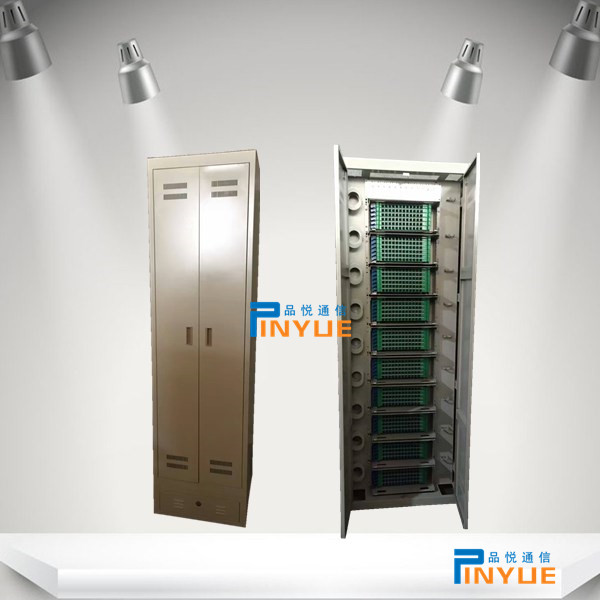

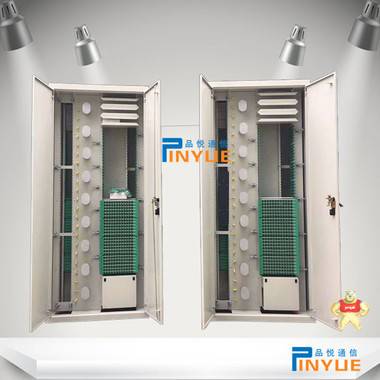

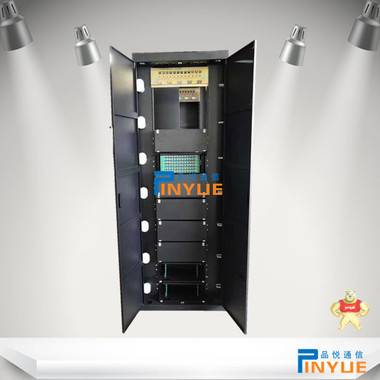

576芯ODF光纤机柜

易卖工控网（www.ymgk.com）提供”576芯ODF光纤机柜”，产品详情：品牌/厂家：品悦通信、型号：PY-GQJG-576X、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

机架式576芯ODF光纤机柜------宁波市品悦通信设备有限公司总分销专家，聚集全球众多高质量576芯ODF光纤机柜，品悦通信为您提供的576芯ODF光纤机柜产品、电信级576芯ODF光纤机柜_广电级576芯ODF光纤机柜_ODF光纤配线架_ ODF配线架_ODF单元箱_ODF配线箱等，品悦装机达人必备的网络设备，品质科技成就效智能生活的制造厂家。

通用名称【 Common Name】ODF光纤机柜

产品用途【Product usage 】ODF光纤机柜主要是用于是用来对光缆、光纤进行终接、保护及管理的设备。

产品结构【Product mix】ODF光纤机柜的结构主要由箱体、内部钣金工件、光纤活动连接器及备附件组成。

 产品型号【Product model】：PY-GQJG-（72芯96芯144芯216芯288芯432芯576芯720芯864芯960芯1152芯1440芯）

生产厂家【The manufacturer】：宁波品悦通信设备有限公司

产品规格【Product specification】：单网、二网合一、三网合一、四网合一

产品颜色【Product color】：灰色

产品材质【Product material】：冷轧钢板、不锈钢

产品类型【The product type】：落地式、壁挂式、机架式、插片式、盒式、常规

产品配置【Product configuration】：可配SC/FC/LC（法兰，尾纤、一体化托盘、光分路器）

 【免费印字】：电信，移动，联通，广电，铁通，长城宽带

产品使用区：移动 联通 铁通 电信 广电

ODF光纤配线架使用说明书

（宁波品悦通信设备有限公司）

一．简介

PYX2000-VIII型光纤配线架是用来对光缆、光纤进行终接、保护及管理的设备。在本机柜上能实现对光缆的固定、开剥、接地保护；对光纤的熔接、配线连接、冗余尾纤的盘绕、配线调度等功能，是传输媒体（光缆、光纤）与传输设备之间的配线连接设备。

PYX2000-VIII型光纤配线柜是我公司研制开发的高容量、大密度、全正面操作的光纤配线柜。它同时适用于普通光缆和带状光缆，本架由机柜、光纤储纤单元、光纤单元体及光纤直熔配线单元等部分组成。由于采用模块化的结构，用户可根据容量的配置功能模块的数目进行灵活的安装。

二．主要性能指标

 1．使用条件：

    1）工作温度：-5℃～+40℃

    2）相对湿度：≤85%（+30℃）

    3）大气压力：70Kpa～106Kpa

 2．光电性能：

    1）连接器衰耗（包括插入、互换和重复）≤0.5dB

    2）互换性附加损耗≤0.2dB

    3）重复性附加损耗≤0.1dB

    4）回波损耗≥40dB

    5）插拔耐久性寿命>1000次

    6）机柜高压防护地与机柜绝缘，绝缘电阻>1000MΩ/500V（DC）

    7）机柜高压防护地与机柜间耐压>3000V（DC），5S不击穿，无飞弧

3．适用性指标：

    1）标称工作波长：850nm、1310nm、1550nm。

    2）光纤活动连接器：符合GB12507以及相关标准的规定。

    3）光纤光缆应符合GB/T11819和GB /T7424的规定。

 4．外形尺寸及容量：

    1）外形尺寸：2000800400|2200800400|20008004002200900300|20001200*400（H×W×D）（mm）。

    2）大容量：1440芯。

ODF光纤配线架概述：

ODF(Optical Distribution frame)光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、 光缆纤芯和尾纤保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

它是光传输系统中一个重要的配套设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。过去，光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。

ODF光纤配线架特点：

1.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。

2.采用镀锌处理冷轧钢板和表面喷涂的工艺,光纤分配盘采用掺杂阻烯材料的喷缩材质,轻便灵活,又结实耐用,具有光缆引入,固定和保护功能，光缆终端与尾纤熔接功能，用户可根据实际需求选配单元数量或法兰盘数量

3.模块化设计：19英寸标准，单元体及每个模块均可单独取出，方便灵活配置与扩容。

4.易升级：可用作传统的ODF，也可平滑地增加智能化光纤管理功能，且不影响正常的业务通信。

5.易操作和维护：独立、清晰的功能分区方便操作和维护；通过跳纤实现交叉连接，走纤路由清晰，运维管理方便；全正面操作，支持前后及左右并柜安装或靠墙安装，易于安装与维护。

宁波品悦通信为适应三网融合、FTTx的推广，品悦通信推出从局端一直到用户桌面的FTTX光配线网络解决方案。产品主要包括OMDF光纤总配线架、ODF光纤配线架、光缆交接箱，三网合一箱、四网合一箱、光缆分纤箱，分光分纤箱，光缆分线盒，光缆接头盒，光缆终端盒，冷接子，快速连接器，光纤跳线，配线光缆、皮线光缆、市内布线光缆、无源器件、线路辅助设施等。

品悦通信FTTX布线应有尽有、质量保证！随时欢迎您前来咨询！！！

宁波品悦通信自创建以来，坚持深化改革，强化企业管理，积极采用新技术开发新产品。目前公司凝聚了一批高素质的技术、管理人才，配备有先进的研发、生产及检测设备，各方面贯彻ISO9001质量管理体系、ISO14001环境管理体系认证。

品悦通信凭借雄厚的技术实力、完善的服务，品悦公司以“创新、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来。

合作伙伴：电信、移动、联通、广电等……
