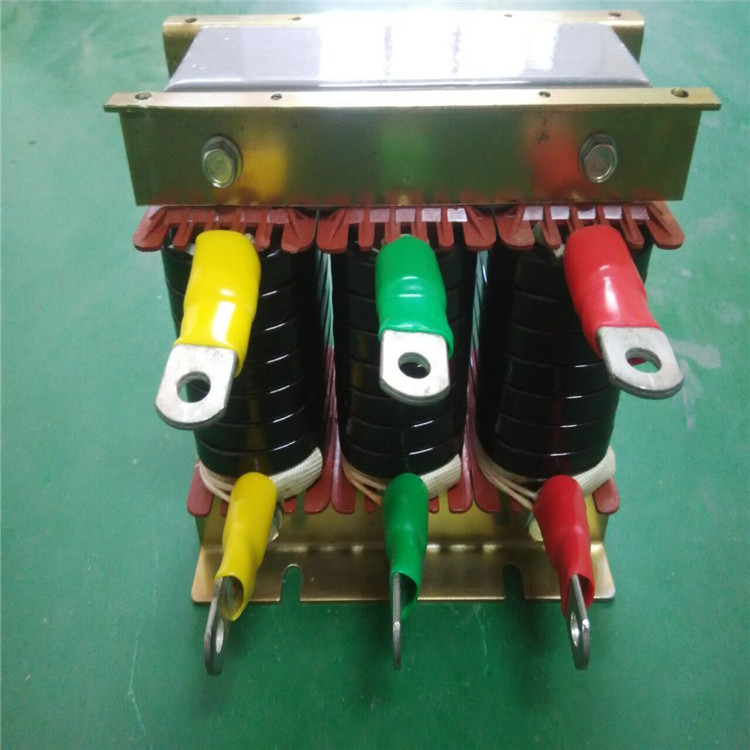

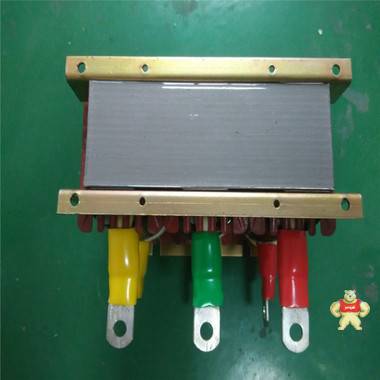

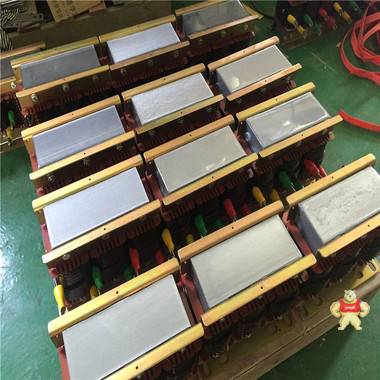

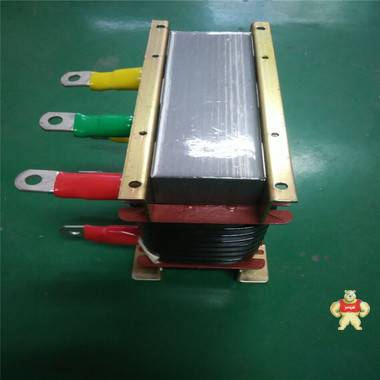

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V

我司产品厂家直销,欢迎新老客户咨询电话13918479149

产品价格:
¥ 245.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
线:
13918479149
021-4006862-021
联系我时请告诉我是在易卖工控网看到的,谢谢!
牌:
上海昌日
号:
CKSG-0.7/0.48-7
色:
全新 | 保修365天
货:
现货 1天内发货
量:
(库存86件)
诚信认证:
温馨提醒:点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打!
商家信息
9
主营类目:
变频器
所 在  地:
上海 市辖区 松江区
企业类型:
生产厂商
企业规模:
100-200人
注册资金:
108万

易卖工控网(www.ymgk.com)提供”昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V”,产品详情:品牌/厂家:上海昌日、型号:CKSG-0.7/0.48-7、成色:全新、货期:现货 1天内发货、保修:365天,更多产品详情就上易卖工控网。





上海昌日电子科技有限公司是一家设计、制造、销售电抗器的企业,产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等;电压等级0.25KV,0.4KV,0.69KV ,6KV,10KV等,绝缘等级包括B级、F级、H级,可充分满足用户的不同需求。250%订单式生产方式,满足客户实际需求。

产品系列有:JXL系列输入电抗器 CXL系列输出电抗器 CKSG系列串联电抗器 CKSC系列高压串联电抗器

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器



CKSG-0.7/0.48-7三相补偿串联电抗器参数表

产 品 型 号 :CKSG-0.7/0.48-7%

同系列型号:CKSG-10/0.48-7%

名称 :串联电抗器 (补偿电抗器)

电抗器容量:0.7KVAR



系统电压 :400V

电抗率:6%

配套电容容量:10KVAR

电容电压:480V

电压降:16.63V

额定电流:12.03A

电感:5.14MH

频率:50HZ

品牌:昌日

冷却方式:AN

防护等级:IPOO

作用:串联电抗器适用于无功补偿系统中的电容器前端,抑制电网中的谐波,保护电容器的正常使用





一、CKSG-0.7/0.48-7补偿串联电抗器作用

接入串联电抗器,电容器 电压升高系数- K=1 d 1K= 6% 1.06 10.06 1≈-d =即运行电压升高6%,工作电流也随之大约6%。运行经验认为,装有串联电抗器的电容器容量占2/3及以上时,则不会产生谐波谐振,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。



二, CKSG-0.7/0.48-7补偿串联电抗器型号说明
昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器

三、CKSG-0.7/0.48-7补偿串联电抗器性能参数

1.可用于400V660V系统。
2.电抗率的种类:1%6%12%
3.额定绝缘水平3kV/min
4.CKSG电抗器各部位的温升限值:铁芯不超过85K,电圈温升不超过95K
5.CKSG电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度:在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95
8.三相电抗器的任意两相电抗值之差不大于±3%
9.耐温等级H级(180℃)以上。

四,CKSG-0.7/0.48-7补偿串联电抗器结构特点
1.CKSG系列电抗器分为三相和单相两种,均为铁心干式。
2.铁芯采用推荐低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制,排列紧密且均匀,外表不包绝缘层,具有***的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘真空浸漆热烘固化这一工艺流程,采用H级浸渍漆,
使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理,引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

伍,CKSG-0.7/0.48-7补偿串联电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃+45℃,相对湿度不超过90%
3.周围无有害气体,无易燃易爆物品。
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

陆,串联电抗器接线示意图

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器



CKSG电抗器外形图(相关尺寸)

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器



CKSG电抗器顶端出线方式

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器









谐波电流的产生与走向,串联电抗器的重要性

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器







CKSG串联电抗器在现实生活中的应用

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器











厂家承诺:货源充足,现货供应。服务周到,免费提供相关咨询,相关技术指导。做工精良,外观精致,质量稳定可靠

厂家提供,说明书,合格证,防护标识等。运输时间,已经签订专线物流运输,运输保证。包装箱牢固可靠,保证产品运输安排

昌日CKSG-0.7/0.48-7%/三相补偿串联电抗器/电抗率7% 标称电压480V 串联电抗器,补偿电抗器,CKSG电抗器,三相电抗器,480V电抗器

上海昌日我公司是专业生产电抗器的厂家,电抗器有 变频器输入电抗器,输出电抗器,直流电抗器。补偿柜CKSG串联电抗器,电容专用串联电抗器,高压串联电抗器,电抗器系列种类齐全,订做非标电抗器产品。
