上欧气动仓泵下粉料体插板阀

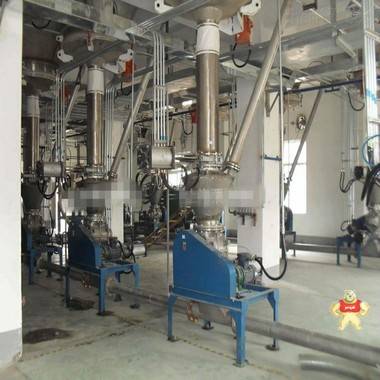

气动仓泵下粉料体插板阀主要用于稀相气力PP输送系统，阀体304不锈钢耐腐蚀使用寿命长，气动开关方便快捷，法兰连接装方便下有附图安装方式，明杆平行式刚性单闸板，公称压力PN10~16，公称通径：DN50

产品价格：: ¥ 1067.00

立即咨询：: 在线咨询 QQ咨询

热线：: 13777706603
0577-67975098
联系我时请告诉我是在易卖工控网看到的，谢谢！

品牌：: 上欧

成色：: 全新 | 保修180天

期货：: 现货 1天内发货

数量：: （库存5000件）

诚信认证：

温馨提醒：点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打！

商家信息

7年

浙江上欧阀门有限公司【旗舰店】

主营类目：: 流体控制

所在地：: 浙江温州市永嘉县

企业类型：: 生产厂商

企业规模：: 200-500人

注册资金：: 5800万

咨询卖家:

在线咨询点击这里给我发消息

QQ咨询

进入店铺收藏店铺

产品分类

销量排行更多>>

DT673气动对夹式弹性硬密封蝶阀

¥ 1419.00

CS41H自动自由浮球式疏水阀浙江上欧阀门有限公司【旗舰店】

¥ 1644.00

ZJRP气动偏心旋转调节阀

¥ 1322.00

GQ47H轨道式球阀PN16～PN40

¥ 1647.00

G841W(无衬里)/G941J(衬胶)电动隔膜阀

¥ 1856.00

易卖工控网（www.ymgk.com）提供”上欧气动仓泵下粉料体插板阀”，产品详情：品牌/厂家：上欧、型号：、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

概述

气动仓泵下粉料体插板阀主要用于稀相气力PP输送系统，阀体304不锈钢耐腐蚀使用寿命长，气动开关方便快捷，法兰连接装方便下有附图安装方式，明杆平行式刚性单闸板，公称压力 PN10~16，公称通径：DN50-DN2400，广泛用于化工、煤碳、制糖、污水、造纸等领域，可以用于纸浆、污水、煤浆、灰、渣水混合物等介质，是一种理想的气动阀门，特别适合于造纸行业在管道上作调节和节流使用。

上欧气动仓泵下粉料体插板阀法兰式阀门,直通式阀门,气动阀门,不锈钢阀门,上欧阀门

用途

采矿、钢铁工业——用于煤炭、滤渣浆
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水
造纸工业——用于任何浓度纸浆、料水混合物
电站除灰--用于灰渣浆液等专业管道系统

特点

1.气动开关，方便快捷
2.阀座阀板一比一配磨密封性能好
3.整体的不锈钢材质，可防止腐蚀的破坏
4.短结构长度，可节省原料，安装空间，也有效支持管道强度
5.科学的上密封填料设计，使上密封安全有效，经久耐用
6.三角形的支架节省原料，保证需要的力学性强
7.阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封
8.阀体加强筋设计提高阀体强度
9.不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速
10.可任意选用驱动机构
11.V型闸板可作为调节阀使用

执行标准

设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92

结构尺寸:

PN10外形尺寸
MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300

PN16外形尺寸
MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480

结构尺寸图

上欧气动仓泵下粉料体插板阀法兰式阀门,直通式阀门,气动阀门,不锈钢阀门,上欧阀门 ?

安装注意事项

1.气动单闸板刀闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着
2.各连接部位螺栓，要求均匀拧紧
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性
5.用户在安装阀门时，必须预留阀门驱动的必要空间
6.驱动装置的接线须按线路图进行
7.气动单闸板刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封

产品标准

产品严格按照中国 GB、HG 标准和美国 API
等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

售前服务

产品介绍，技术流，非标产品设计，疑难解答。

售中服务

守信合同，保证及时供货，随时保持与客户。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及进行和指导。

售后服务

浙江上欧产品质保期为自出厂起12个月，实行三包服务(包退、包换、包修)。
产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。
