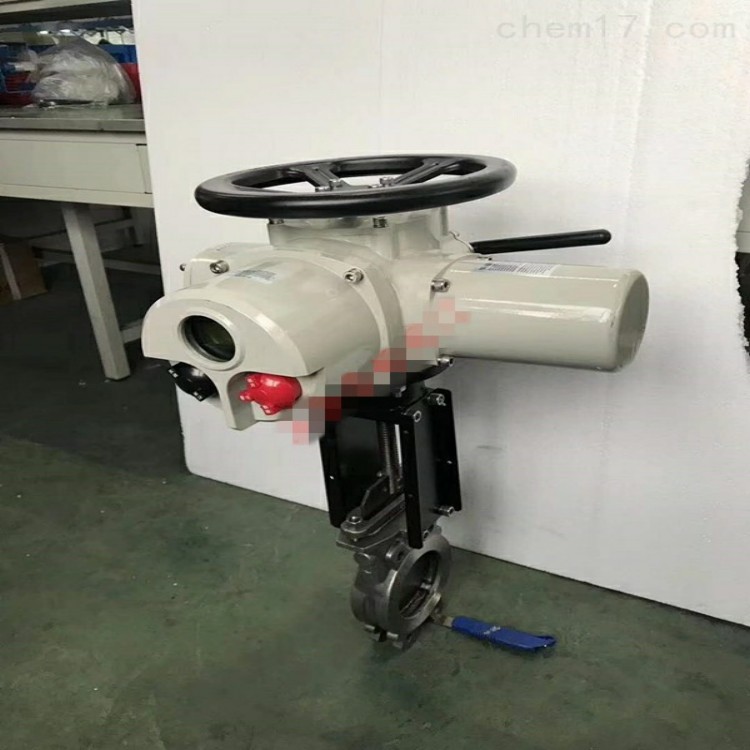

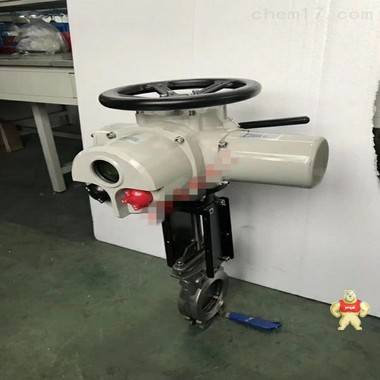

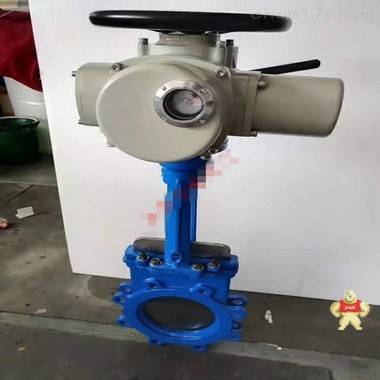

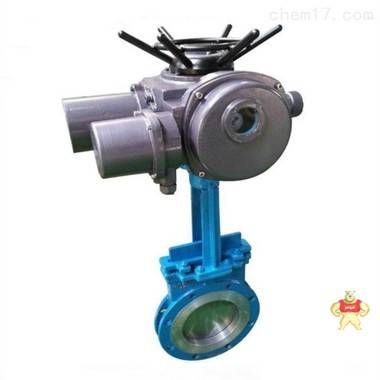

上欧电动刀闸阀Z973H-16C

电动刀闸阀Z973H-16C启闭件是闸板由电动执行器+刀闸阀两大部分组合而成，明杆平行式刚性单闸板，对夹式连接，阀座密封面为Cr13，（PZ973HF-C阀体材料为碳钢，一般用于无腐蚀性介质中使用），

产品价格：: ¥ 1133.00

立即咨询：: 在线咨询 QQ咨询

热线：: 13777706603
0577-67975098
联系我时请告诉我是在易卖工控网看到的，谢谢！

品牌：: 上欧

型号：: Z973H-16C

成色：: 全新 | 保修180天

期货：: 现货 1天内发货

数量：: （库存5000件）

诚信认证：

温馨提醒：点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打！

商家信息

7年

浙江上欧阀门有限公司【旗舰店】

主营类目：: 流体控制

所在地：: 浙江温州市永嘉县

企业类型：: 生产厂商

企业规模：: 200-500人

注册资金：: 5800万

咨询卖家:

在线咨询点击这里给我发消息

QQ咨询

进入店铺收藏店铺

产品分类

销量排行更多>>

DT673气动对夹式弹性硬密封蝶阀

¥ 1419.00

CS41H自动自由浮球式疏水阀浙江上欧阀门有限公司【旗舰店】

¥ 1644.00

ZJRP气动偏心旋转调节阀

¥ 1322.00

GQ47H轨道式球阀PN16～PN40

¥ 1647.00

G841W(无衬里)/G941J(衬胶)电动隔膜阀

¥ 1856.00

易卖工控网（www.ymgk.com）提供”上欧电动刀闸阀Z973H-16C”，产品详情：品牌/厂家：上欧、型号：Z973H-16C、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

电动刀闸阀Z973H-16C又称刀型闸阀、刀门闸阀、浆液阀、泥浆阀，它的启闭件是闸板，闸板的运动方向与流体方向相垂直，靠可以切割纤维材料的刀刃形闸板来切断介质，闸板有两个密封面,zui常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为5°,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板。阀体实际上不存在腔室，闸板在侧面导向槽内升降，并由底部的凸耳紧压在阀座上，如需达到较高的介质密封性时，可选用O形密封阀座实现双向密封。刀闸阀具有较小的安装空间，工作压力低，不易堆积杂物，价格较低。

刀型闸阀驱动方式：手动，链轮，电动，气动，液动，伞齿轮，电控液动和气液动等驱动方式。刀型闸阀外形：明杆，暗杆两种。刀型闸阀材质：铸铁、铸钢、碳钢、不锈钢、衬氟等。

刀型闸阀密封：硬密封，软密封，单面密封，双面密封等多种材质密封。

产品概述

电动刀闸阀Z973H-16C启闭件是闸板由电动执行器+刀闸阀两大部分组合而成，明杆平行式刚性单闸板，对夹式连接，阀座密封面为Cr13，（PZ973HF-C阀体材料为碳钢，一般用于无腐蚀性介质中使用），（PZ973HF-P阀体材质为不锈钢可用于一般酸性腐蚀介质中使用或者洁净管道使用），适用压力 PN10~16，适用温度：-29℃~425℃，适用介质：纸浆、污水、煤浆、灰、渣水混合物，广泛矿山电厂的选煤、排渣，发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。

用途

采矿、钢铁工业——用于煤炭、滤渣浆
净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水
造纸工业——用于任何浓度纸浆、料水混合物
电站除灰--用于灰渣浆液等专业管道系统

特点

1.可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物
2.不锈钢闸板可防止腐蚀引起的密封泄漏
3.整体的不锈钢材质，可防止腐蚀的破坏
4.短结构长度，可节省原料，安装空间，也有效支持管道强度
5.科学的上密封填料设计，使上密封安全有效，经久耐用
6.三角形的支架节省原料，保证需要的力学性强
7.阀体上的导向块使闸板正确运动．挤压块保证闸板有效密封
8.阀体加强筋设计提高阀体强度
9.不锈钢阀杆经久耐用，双头螺使益的启闭更为迅速
10.可任意选用驱动机构
11.V型闸板可作为调节阀使用

执行标准

设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92

性能参数:

性能参数
基本型号		PZ973H	PZ973Y	PZ973F
工作压力(MPa)		1.6~2.5 Calss150
口径(mm)		DN50-DN1500 2″-60″
适用介质		水、油、气、醋酸类、硝酸类等其他介质
可选材料	阀体	WCB CF8 CF8M CF3 CF3M
	球体	WCB CF8 CF8M CF3 CF3M
	阀杆	WCB CF8 CF8M CF3 CF3M
	密封面	不锈钢司太立合金碳化钨 PTFE
	填料	柔性石墨 PTFE

结构尺寸:

PN10 外形尺寸
MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1	50	43	160	125	100	285	4-M16	180	8
	65	46	180	145	120	298	4-M16	180	10
	80	46	195	160	135	315	4-M16	220	12
	100	52	215	180	155	365	8-M16	220	14
	125	56	245	210	185	400	8-M16	230	22
	150	56	280	240	210	475	8-M20	280	29
	200	60	335	295	265	540	8-M20	360	38
	250	68	390	350	320	630	12-M20	360	66
	300	78	440	400	368	780	12-M20	400	100
	350	78	500	460	428	885	16-M20	400	119
	400	102	565	515	482	990	16-M22	400	195
	450	114	615	565	532	1100	20-M22	530	285
	500	127	670	620	585	1200	20-M22	530	389
	600	154	780	725	685	1450	20-M27	600	529
	700	165	895	840	800	1700	24-M27	600	790
	800	190	1010	950	898	2000	24-M30	680	850
	900	203	1110	1050	1005	2300	28-M30	680	900
	1000	216	1220	1160	1115	2500	28-M30	700	1050
	1200	254	1450	1380	1325	2800	32-M36	800	1300

PN16 外形尺寸
MPa	DN	L	D	D1	D2	H	N-M	D0	W(Kg)
1.6	50	43	160	125	99	285	4-M16	180	8.5
	65	46	185	145	120	295	4-M16	180	10.7
	80	46	200	160	135	315	8-M16	220	13
	100	52	220	180	155	365	8-M16	220	15
	125	56	250	210	185	400	8-M16	230	23.5
	150	56	285	240	210	475	8-M20	280	31
	200	60	340	295	265	540	12-M20	360	40.7
	250	68	405	355	310	630	12-M22	360	70
	300	78	460	410	375	780	12-M22	400	107
	350	78	520	470	435	885	16-M22	400	129
	400	102	580	525	485	990	16-M27	400	215
	450	114	640	585	545	1100	20-M27	530	305
	500	127	715	650	609	1200	20-M30	530	410
	600	154	840	770	720	1450	20-M36	600	550
	700	165	910	840	788	1700	24-M36	600	820
	800	190	1025	950	898	2000	24-M36	680	950
	900	203	1125	1050	998	2300	28-M36	680	1020
	1000	216	1255	1170	1110	2500	28-M42	700	1120
	1200	254	1485	1390	1325	2800	32-M48	800	1480

结构尺寸图:
