华为N68E机柜 华为600*800*2200 网络系统柜 服务器机柜 网络机柜

易卖工控网（www.ymgk.com）提供”华为N68E机柜 华为600*800*2200 网络系统柜 服务器机柜 网络机柜”，产品详情：品牌/厂家：华为、型号：N68E、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

                               华为N68E机柜 华为600*800*2200 网络系统柜 服务器机柜 网络机柜

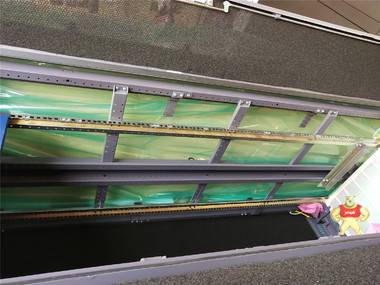

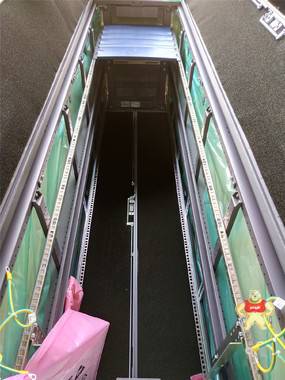

N68E机柜外观如图所示。N68E机柜符合19英寸机械结构尺寸的要求（IEC
60297-2），采用模块化结构，便于扩容和维护。机柜的外表面、机架部分为NC紫灰
色

华为 N68E机柜 华为网络柜 华为系统柜 华为600*800*2200机柜 华为通信机柜

N68E机柜外观如图所示。N68E机柜符合19英寸机械结构尺寸的要求（IEC
60297-2），采用模块化结构，便于扩容和维护。机柜的外表面、机架部分为NC紫灰色

N68E 机柜结构特点
机柜材质
N68E机柜是由电镀锌板和冷轧钢板材通过螺钉连接构成的拼装机柜，内部材料防
火性能符合UL（Underwriter Laboratories）标准。
布线方式

N68E机柜顶部和底部都留有过线孔，支持顶部出线和底部出线两种走线方式。
★ 采用顶部出线时，外部线缆从机柜顶部进入机柜，具体的进线孔分布如图3-11所
示。
华为 N68E机柜 华为网络柜 华为系统柜 华为600*800*2200机柜 华为通信机柜
★ 采用底部出线时，外部线缆从机柜底部进入机柜。

ESD 插孔N68E机柜在进行安装操作时，需要配戴防静电腕带，防静电腕带的接口一端要插在机柜中部的ESD插孔中，如图3-12所示。

机柜散热

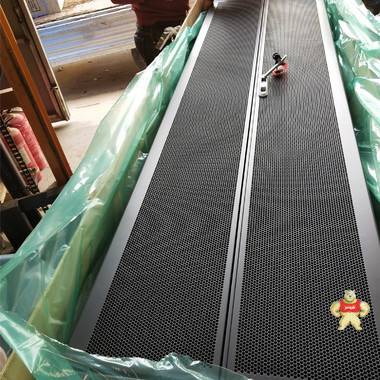

机柜后、前门和顶板上开有高密的通风孔，支持前进风、后出风、上出风的通风方
式，使机柜具备良好的散热性能。
说明

★本文档中介绍的设备是前后及左后风道散热方式，风扇在设备的后部。
★ 本文档中介绍的设备在机柜中的整体风道为：机柜前->设备前/左->设备内->设备后->机柜
后，如图3-13所示。

机柜防护N68E机柜在防护方面做了以下处理：
★ 设计时充分考虑了电磁兼容性问题，使机柜具有良好的电磁屏蔽性能。

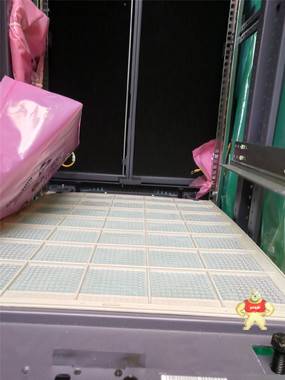

★ 机柜底板上的通风孔内衬防尘网，使机柜具备良好的防尘性能。
★ 设计时也考虑了机柜各部件的良好接地，接地电阻不大于0.1欧姆。
华为 N68E机柜 华为网络柜 华为系统柜 华为600*800*2200机柜 华为通信机柜

安装场景
N68E机柜有以下两种安装场景：
华为 N68E机柜 华为网络柜 华为系统柜 华为600*800*2200机柜 华为通信机柜
★ 可在水泥地面安装。
★ 可在防静电地板安装。在防静电地板安装时，配用N6X系列支架。
机柜并柜N68E机柜支持肩并肩并柜，顶部使用并柜连接板连接，如图3-14所示。并柜连接板为机柜自带的附件。
