80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12%

我司产品厂家直销,欢迎新老客户咨询订购13918479149

产品价格:
¥ 2300.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
线:
13918479149
021-4006862-021
联系我时请告诉我是在易卖工控网看到的,谢谢!
牌:
上海昌日
号:
CKSG-9.6/0.48-12
色:
全新 | 保修365天
货:
期货 1天内发货
量:
(库存99件)
诚信认证:
温馨提醒:点击联系方式和卖家进行沟通
在线咨询|QQ咨询|热线拨打!
商家信息
9
主营类目:
变频器
所 在  地:
上海 市辖区 松江区
企业类型:
生产厂商
企业规模:
100-200人
注册资金:
108万

易卖工控网(www.ymgk.com)提供”80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12%”,产品详情:品牌/厂家:上海昌日、型号:CKSG-9.6/0.48-12、成色:全新、货期:期货 1天内发货、保修:365天,更多产品详情就上易卖工控网。





80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12%

上海昌日电子科技有限公司是专业从事设计、制造、销售电抗器的企业,产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等;,, ,10KV等,绝缘等级包括B级、F级、H级,可充分满足用户的不同需求。100%订单式生产方式,满足客户实际需求。

产品系列有:JXL系列输入电抗器

CXL系列输出电抗器

CKSG系列串联电抗器

CKSC系列高压串联电抗器

以下是CKSG串联电抗器详述

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12%

CKSG-9.6/0.48-12%串联电抗器CKSG电抗器参数表

同系列型号

CKSG-9.6/0.48-12%

CKSG-80/0.48-12%

名称

串联电抗器

调谐电抗器

电抗器容量



9.6KVAR

匹配电容器

80KVAR

系统电压

400V

电容电压

480V (可选)择)

电压降



电流



电感



电抗率

12%

频率

50HZ

品牌

昌日

冷却方式

AN

防护等级

Ip00

串联电抗器适用于无功补偿系统中的电容器前端,抑制电网中的谐波,保护电容器的正常使用





Ⅰ、CKSG-9.6/0.48-12%串联电抗器作用

接入串联电抗器,电容器 电压升高系数- K=1 d 1如K= 6%   1≈-d =即运行电压升高6%,工作电流也随之大约6%。运行经验认为,装有串联电抗器的电容器容量占2/3及以上时,则不会产生谐波谐振,能有效地吸收电网谐波,改善系统的电压波形,提高系统的功率因数,并能有效地抑制合闸涌流及操作过电压,有效地保护了电容器。

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器

Ⅱ、CKSG-9.6/0.48-12%串联电抗器型号说明

CK.........................................串联电抗器

S...........................................三相

G...........................................干式铁芯电抗器

9.6........................................电抗器容量9.6KVAR

0.48.......................................系统额定电压480V

12..........................................电抗率12%

Ⅲ、CKSG-9.6/0.48-12%串联电抗器性能参数

1.可用于400V、660V系统。
2.电抗率的种类:1%、6%、12%
3.额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值:铁芯不超过85K,电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB

7.电抗值线性度:。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级(180℃)以上。

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器

Ⅳ、CKSG-9.6/0.48-12%串联电抗器结构特点
1.该CKSG系列电抗器分为三相和单相两种,均为铁心干式。
2.铁芯采用推荐低损耗进口冷轧取向硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制,排列紧密且均匀,外表不包绝缘层,具有***的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,采用H级浸渍漆,
使电抗器的线圈和铁芯牢固地结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理,引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。

Ⅴ、CKSG--12串联电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃~+45℃,相对湿度不超过90%。
3.周围无有害气体,无易燃易爆物品。
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

Ⅵ、串联电抗器接线示意图

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器

CKSG电抗器外形图(相关尺寸)

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器

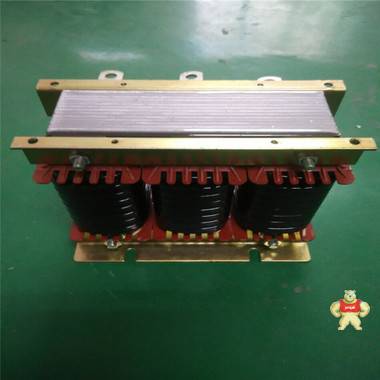

CKSG电抗器顶端出线方式

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器





谐波电流的产生与走向,串联电抗器的重要性

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器



CKSG串联电抗器在现实生活中的应用

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器


厂家承诺:货源充足,现货供应。服务周到,免费提供相关咨询,相关技术指导。   做工精良,外观精致,质量稳定可靠

80kvar电容补偿串联电抗器CKSG-9.6/0.48-12% 电抗率12% 串联电抗器,补偿电抗器,电容电抗器,CKSG电抗器,480V电抗器

厂家提供,说明书,合格证,防护标识等。运输时间,已经签订专线物流运输,运输保证。包装箱牢固可靠,保证产品运输安排

我公司是专业生产电抗器的厂家,电抗器有 变频器输入电抗器,输出电抗器,直流电抗器。补偿柜CKSG串联电抗器,电容专用串联电抗器,高压串联电抗器,电抗器系列种类齐全,订做非标电抗器产品。
