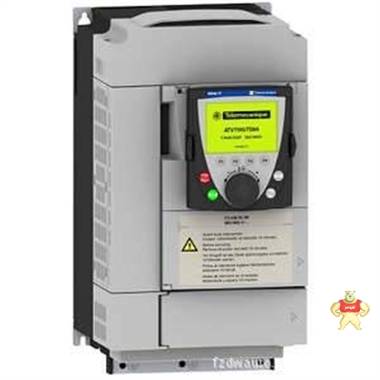

ATV71HD11N4Z 施耐德原装变频器现货ATV71HD11N4Z
  • ATV71HD11N4Z 施耐德原装变频器现货ATV71HD11N4Z

ATV71HD11N4Z 施耐德原装变频器现货ATV71HD11N4Z

产品价格:
¥ 6000.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
施耐德
号:
ATV71HD11N4Z
色:
全新 | 保修365天

此商品已下架(提示)

诚信认证:
在线客服

易卖工控网(www.ymgk.com)提供”ATV71HD11N4Z 施耐德原装变频器现货ATV71HD11N4Z”,产品详情:品牌/厂家:施耐德、型号:ATV71HD11N4Z、成色:全新、货期:期货 3天内发货、保修:365天,更多产品详情就上易卖工控网。

ATV71HD11N4Z 施耐德原装变频器现货ATV71HD11N4Z




主要信息
范围 Altivar 71
产品或组件类型 变频器
产品特定应用 复杂的高功率机械
组装方式 带散热片
组件名称 ATV71
变量 带完整 7 段显示端子
EMC 滤波器 集成的
网络相数 3 相
Power supply voltage 380...480 V (- 15...10 %)
电动机功率 kW 11 kW 在 380...480 V 3 相
电机功率 15 hp 在 380...480 V 3 相
线路电流 30 A 用于 480 V 3 相 11 kW / 15 hp
36,6 A 用于 380 V 3 相 11 kW / 15 hp
视在功率 24,1 kVA 在 380 V 3 相 11 kW / 15 hp
预期线路Isc ≤ 22 kA , 3 相
额定输出电流 21 A 在 4 kHz 460 V 3 相 11 kW / 15 hp
27,7 A 在 4 kHz 380 V 3 相 11 kW / 15 hp
***瞬变电流 41,6 A 用于 60 s 3 相 11 kW / 15 hp
45,7 A 用于 2 s 3 相 11 kW / 15 hp
变频器输出频率 0...1600 Hz
标称开关频率 4 kHz
开关频率 1...16 kHz 可调
4...16 kHz 带降额因素
非对称电机控制配置文件 ENA (能源适应) 系统 用于非平衡负载
带传感器的通量矢量控制(FVC) (电流矢量)
无传感器的通量矢量控制(SFVC) (电压或电流矢量)
电压/频率比例 (2或5点)
极化方式 无阻抗 用于 Modbus
补充信息
产品定义 同步电机
异步电机
Power supply voltage limits 323...528 V
Power supply frequency 50...60 Hz (- 5...5 %)
Power supply frequency limits 47,5...63 Hz
速度范围 1...100 用于 异步电机 处于开环模式下, 无速度反馈
1...1000 用于 异步电机 处于带编码器反馈的闭环模式中
1...50 用于 同步电机 处于开环模式下, 无速度反馈
速度精度 +/- 0.01 % 标称速度 用于 0.2 Tn 至 Tn 㽬矩变化 处于带编码器反馈的闭环模式中
+/- 10 % 标称滑距 用于 0.2 Tn 至 Tn 㽬矩变化 不带速度反馈
扭矩精度 +/- 15 % 处于开环模式下, 无速度反馈
+/- 5 % 处于带编码器反馈的闭环模式中
瞬态过力矩 170 % 标称电机㽬矩的 +/- 10 % 用于 60 s
220 % 标称电机㽬矩的 +/- 10 % 用于 2 s
制动力矩 30 % 不带制动电阻器
< 150 % 带有制动或提升电阻器
同步电机控制配置模式 矢量控制无速度反馈
调节回路 可调 PI 稳压器
电机滑差补偿 不可用电压/频率比(2 或 5 点)
可抑制
可调
自动 无论负载情况
Diagnostic 1 LED 红 状态 设备电压
输出电压 <= 电源电压
隔离 电源与控制之间的电路
Type of cable for mounting in an enclosure 不带安装套件: 1-绞股 IEC 电缆 在 45 °C, 铜 70 °C PVC
不带安装套件: 1-绞股 IEC 电缆 在 45 °C, 铜 90 °C XLPE/EPR
带有一个 IP21 或 IP31 套件: 3-绞股 IEC 电缆 在 40 °C, 铜 70 °C PVC
带有一个NEMA 1类套件: 3-绞股 UL 508 电缆 在 40 °C, 铜 75 °C PVC
电气连接 AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 端子 2.5 mm² / AWG 14
L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 端子 16 mm² / AWG 4
紧固转距 AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0,6 N.m
L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 3 N.m / 26.5 lb.内部
电源 内部电源 , 24 V 直流 , 电压限制 21...27 V , ≤ 200 mA 用于 过载和短路保护
内部电源 用于参考电位计 (1 至 10 kOhm) , 10.5 V 直流 +/- 5 % , ≤ 10 mA 用于 过载和短路保护
模拟量输入数量 2
模拟量输入类型 AI1-/Al1+ 双极差分电压 +/- 10 V 直流 , 㾓入电压 24 V *** , 分㾨率 11位+符号位
AI2 软件-可配置电流 0...20 mA , 阻抗 242 Ohm , 分㾨率 11 位
AI2 软件-可配置电压 0...10 V 直流 , 㾓入电压 24 V *** , 阻抗 30000 Ohm , 分㾨率 11 位
Input sampling time AI1-/Al1+ 2 ms , +/- 0.5 ms 用于 模拟 㾓入
Al2 2 ms , +/- 0.5 ms 用于 模拟 㾓入
LI1...LI5 2 ms , +/- 0.5 ms 用于 Discrete 㾓入
LI6 (如果配置为逻辑输入的话) 2 ms , +/- 0.5 ms 用于 Discrete 㾓入
反应时间 AO1 2 ms , 容限 +/- 0.5 ms 用于 模拟 㾓出
R1A, R1B, R1C 7 ms , 容限 +/- 0.5 ms 用于 离散量 㾓出
R2A, R2B 7 ms , 容限 +/- 0.5 ms 用于 离散量 㾓出
<= 100 ms 在 STO (安全转矩关闭) 内
Absolute accuracy precision AI1-/Al1+ +/- 0.6 % 用于60 °C的温度变动
AI2 +/- 0.6 % 用于60 °C的温度变动
AO1 +/- 1 % 用于60 °C的温度变动
线性度误差 AI1-/Al1+, AI2 ***值 +/- 0.15 %
AO1 +/- 0.2 %
模拟量输出数量 1
模拟输出 型号 AO1 软件-可配置电压 0...10 V 直流 , 阻抗 470 Ohm , 分㾨率 10 位
AO1 软件-可配置电流 0...20 mA , 阻抗 500 Ohm , 分㾨率 10 位
AO1 软件-可配置逻辑输出 10 V ≤ 20 mA
离散量输出数量 2
输出型式 R1A, R1B, R1C 可配置的继电器逻辑 NO/NC , 电气寿命 100000 cycles
R2A, R2B 可配置的继电器逻辑 NO , 电气寿命 100000 cycles
最小开关电流 可配置的继电器逻辑 3 mA 在 24 V 直流
***开关电流 R1, R2 在…上 电阻性 㼟㽽, 5 A 在 250 V AC, cos phi = 1,
R1, R2 在…上 电阻性 㼟㽽, 5 A 在 30 V 直流, cos phi = 1,
R1, R2 在…上 电感式 㼟㽽, 2 A 在 250 V AC, cos phi = 0.4,
R1, R2 在…上 电感式 㼟㽽, 2 A 在 30 V 直流, cos phi = 0.4,
离散量输入数量 7
离散量输入类型 LI1...LI5 可编程 24 V 直流 , 有 1 级 PLC , 阻抗 3500 Ohm
LI6 开关-可配置 24 V 直流 , 有 1 级 PLC , 阻抗 3500 Ohm
LI6 开关可配置 PTC 探头 0...6 , 阻抗 1500 Ohm
PWR 安全输入 24 V 直流 , 阻抗 1500 Ohm
离散量输入逻辑 LI1...LI5 负逻辑 (阱) , > 16 V (状态 0), < 10 V (状态 0)
LI1...LI5 正逻辑(源) , < 5 V (状态 0), > 11 V (状态 0)
LI6 (如果配置为逻辑输入的话) 负逻辑 (阱) , > 16 V (状态 0), < 10 V (状态 0)
LI6 (如果配置为逻辑输入的话) 正逻辑(源) , < 5 V (状态 0), > 11 V (状态 0)
PWR , < 2 V (状态 0), > 17 V (状态 0)
加速和减速倾斜 S, U 或定制的
从 0.01 至 9000 s 独立线性可调
超出刹车能力时的坡道自适应,采用电阻
制动至停止 采用直流注入
保护类型 马达 热保护
马达 电机断相
马达 拆卸电源
驱动 过热保护
驱动 热保护
驱动 电机各相线之间短路
驱动 输入断相
驱动 输出相线和接地之间的过流
驱动 直流总线过压
驱动 控制电路上制动
驱动 防止超出限制速度
驱动 总线供电欠压
驱动 线路电源过压
驱动 防止输入相位丢失
绝缘电阻 > 1 MOhm 在 接地 1 分钟 500 V 直流
频率分辨率 显示单元 0.1 Hz
模拟量输入 0.024/50 Hz
通讯端口协议 CANopen
Modbus
联接器类型 1 RJ45 用于 Modbus 在前脸
1 RJ45 用于 Modbus 在终端上
RJ45的针型SUB-D 9 用于 CANopen
物理接口 2 线 RS485 用于 Modbus
传输帧 RTU 用于 Modbus
传输率 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 用于 CANopen
4800 bps, 9600 bps, 19200 bps, 38.4 Kbps 用于 Modbus 在终端上
9600 bps, 19200 bps 用于 Modbus 在前脸
数据格式 8 位, 1 停止, 偶校验 用于 Modbus 在前脸
8 位, 奇偶 或无可配置的校验 用于 Modbus 在终端上
地址数 1...127 用于 CANopen
1...247 用于 Modbus
访问方法 从 用于 CANopen
标志 CE
操作位置 垂直方向 +/- 10°
产品重量 7 kg
选项卡 CC-Link 通信卡
DeviceNet 通信卡
Ethernet/IP 通信卡
Fipio 通信卡
Interbus-S 通信卡
Modbus/Uni-Telway 通信卡
Modbus Plus 通信卡
Modbus TCP 通信卡
Profibus DP 通信卡
Profibus DP V1 通信卡
编码器的接口卡
I/O 扩展卡
控制器内可编程卡
头顶的起重机卡
环境
噪音级别 57,4 dB 符合 86/188/EEC
介电强度 3535 V 直流 接地和电源接线端之间
5092 V 直流 控制和电源接线端之间
电磁兼容性 1.2/50 μs - 8/20 μs 突波抗扰性测试 符合 IEC 61000-4-5 级别 3
传导射频抑制测试 符合 IEC 61000-4-6 级别 3
传播射频电磁场抑制性测试 符合 IEC 61000-4-3 级别 3
快速电瞬流/突变抑制测试 符合 IEC 61000-4-4 级别 4
电压下降与断路抑制测试 符合 IEC 61000-4-11
静电放电抑制测试 符合 IEC 61000-4-2 级别 3
标准 EN/IEC 61800-3
EN/IEC 61800-5-1
EN 55011 A 类第 2 组
EN 61800-3 环境 1 级别 C3
EN 61800-3 环境 2 级别 C3
IEC 60721-3-3 第 3C1 类
IEC 60721-3-3 第 3S2 类
UL 类型 1
产品证明 C-Tick
CSA
GOST
NOM 117
UL
污染程度 2 符合 EN/IEC 61800-5-1
IP 保护等级 IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 61800-5-1
IP20 在上方部件 封盖上不带盲板 符合 EN/IEC 60529
IP21 符合 EN/IEC 61800-5-1
IP21 符合 EN/IEC 60529
IP41 在上方部件 符合 EN/IEC 61800-5-1
IP41 在上方部件 符合 EN/IEC 60529
IP54 对下面的部件 符合 EN/IEC 61800-5-1
IP54 对下面的部件 符合 EN/IEC 60529
抗振动 1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6
波峰至波峰 1.5 mm (f = 3...13 Hz) 符合 EN/IEC 60068-2-6
抗冲击 15 gn 用于 11 ms 符合 EN/IEC 60068-2-27
相对湿度 5...95 % 无冷凝 符合 IEC 60068-2-3
5...95 % 无滴水 符合 IEC 60068-2-3
工作环境温度 -10...50 °C 无降容
存储环境温度 -25...70 °C
海拔高度 1000...3000 m 电流降额 1%/100m
≤ 1000 m 无降容
RoHS EUR 合格日期 4Q2009
RoHS EUR 状态 可以兼容
