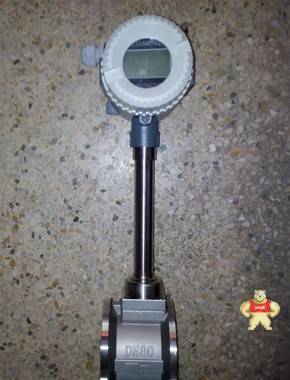

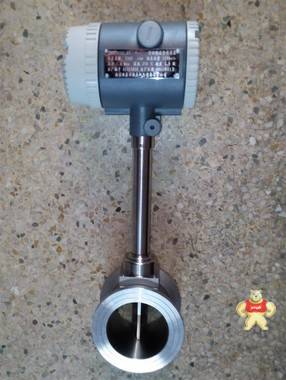

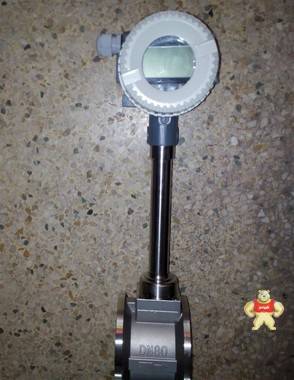

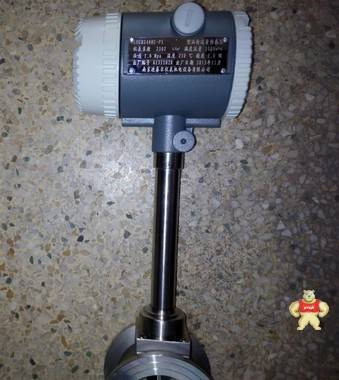

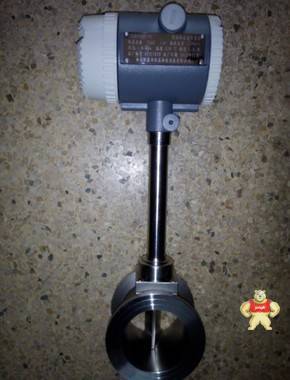

不锈钢涡街流量计,锂电池供电现场显示型蒸汽流量计LUGB2404P4

涡街式蒸汽流量计传感器

涡街流量传感器是根据卡门涡街原理来测量流量的应力式涡街流量传感器，信噪比高，灵敏度高，零点稳定性好。信号处理电路采用单片机技术进行数据处理，同时具有RS-485 接口、Hart协议、ModBus 协议的可选通讯功能，有着非常稳定的零点和精度。
涡街流量传感器的***优点是压电晶体内置在漩涡发生体内，避免外置式引起流体扰动，无零点漂移，可靠性高。通过长时间对涡街流量传感器进行的大量波形分析，设计出了最科学的探头形状、壁厚、高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而***限度的克服涡街流量传感器存在的固有自振荡频率对信号的影响。
涡街流量传感器的通用性很强，从而使传感器具有良好的互换性。采用先进数控设备加工传感器的表体和漩涡发生体等零部件，确保了加工精度的同时，使得零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生信噪比高、稳定性好的数据信号。耐高温的压电晶体密封在漩涡发生体内，使得涡街流量传感器具有结构简单、通用性好和稳定性高的特点。
传感器口径：DN15 - DN300 （插入式为DN250 - DN12OO ) ，广泛应用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量。
测量流体：饱和蒸汽、过热蒸汽、气体、液体（避免多相流）
测量精确度及重复性结构类型
管段式
气体（含蒸汽）精确度士1.5 %    重复性（脉冲）0.5 %
液体          精确度士1.0 %    重复性（脉冲）0.33 %
插入式
气体          精确度士3.0 %    重复性（脉冲）1.0 %
液体          精确度士2.5 %    重复性（脉冲）0.83 %
测量范围
测量流体
气体（含蒸汽）  流速下限（7m/s )    流速下限（55m/s) (DN ≥ 200 为50)
液体            流速下限（0.7m/s )    流速下限（5.5m/s)

额定压力：GB 1.6Mpa 、2.5Mpa 、4.0Mpa 、6.4Mpa
DIN PN16 、PN25 、PN40
JIS  10K 、20K 、40K
ANSI Class150 、Class300 、Class600
介质温度：一40 一250 ℃ （普通型，插入式一40 一1 20 ℃ ）, 100 一350 ℃ （高温型）
结构类型：管段式涡街流量传感器、插入式涡街流量传感器
结构材质
部件名称
传感器表体304 不锈钢 旋涡发生体304 不锈钢  检测探头304 不锈钢 连杆304 不锈钢 散热器铝合金 垫片耐高温石棉垫、橡胶垫片、石墨垫片
供电电源
第一种电源方式 24VDC 供电
第二种电源方式  3.6V 锂电池供电（就地显示型）
第三种电源方式  24VDC 供电 和  3.6V 锂电池供电（就地显示型）
输出信号：脉冲输出、4 一20mA 电流输出，RS 一485 、Hart协议、ModBus 协议
电气接口：M20*1.5
防爆等级：隔爆型ExdllBT3 - 6 、本安型ExiallCT3 一6
防护等级：IP65
表体处理：传感器表体采用不锈钢喷砂，放大器外壳采用喷塑
Horf 、ModBus 通讯等输出可供选择采用喷塑
环境温度：一35 一60℃ （无LCD ）、一5 - 60 ℃ （带LCD )
相对湿度：5 一95 %

智能压电式/电容式涡街流量计

温压补偿一体化涡街流量计可以替换在现场无法正常工作的分流旋翼式蒸汽流量计，现场液晶表头显示瞬时流量、累积流量,切换显示实时温度、实时压力、有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式补偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。在饱和蒸汽和过热蒸汽转换状态下可自动切换。***工作压力：4Mpa ；***工作温度450℃。使用这种流量计可以大大提高计量的准确度。替代无法正常使用的旋翼式蒸汽流量计。

采用一体化结构的涡街流量计是集成了涡街流量传感器，压力变送器，温度传感器三种传感器于一体，所测量信号经流量计信号处理电路采用单片机技术进行数据处理，测量精度高。可以内置锂电池供电或者24VDC供电。涡街流量计的***优点是压电晶体内置在漩涡发生体内，避免外置式引起流体扰动，无零点漂移，可靠性高。具有RS-485 接口、Hart协议、ModBus 协议的可选通讯功能，有着非常稳定的零点和精度。

传感器口径：DN15 - DN300 （插入式为DN250 - DN12OO ) ，广泛应用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体及液体的体积流量。测量流体：饱和蒸汽、过热蒸汽、气体、液体（避免多相流）

第一部分：概述 ? 产品的种类和适用范围

?  LUGB 系列满管型压电式涡街流量仪表 ?  LUGB 系列插入型压电式涡街流量仪表 ?  LUGE 系列满管型电容式涡街流量仪表 ?  LUGE 系列插入型电容式涡街流量仪表 ?  LUGB/E 系列电池供电型涡街流量仪表 ?  潜水型 / 分体型涡街流量仪表（协议订货） ?  多功能曲线纪录积算仪，带 P/T 补偿功能、中文液晶显示 ?  智能流量积算仪，数码管显示 LUGB/E 型涡街流量仪表广泛适用于石油 、 化工 、冶金、 热力 、 纺织 、 造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体 ( 氧气、氮气氢气、天然气、煤气等 ) 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制 .

工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图 ( 一 ) 所示。

图 ( 一 )

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f ，被测介质来流的平均速度为 V ，旋涡发生体迎流面宽度为 d ，表体通径为 D ，根据卡曼涡街原理，有如下关系式 :

f=StV/d 公式 (1)

式中：

f －发生体一侧产生的卡门旋涡频率

St －斯特罗哈尔数（无量纲数）

V －流体的平均流速

d －旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中 , 斯特罗哈尔数（ St ）是无因次未知数，

图（二）表示斯特罗哈尔数（ St ）与雷诺数（ Re ）的关系。

概 述

图（二）

在曲线表中 St ＝ 0.17 的平直部分，漩涡的释放频率与流速成正比 , 即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速，由流速 V 求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（ K ），见式（ 2 ）

K ＝ N/Q （ 1/m 3） 公式（ 2 ）

式中： K ＝仪表常数（ 1/m3 ）。

N ＝脉冲个数

Q ＝体积流量（ m3 ）

主要技术指标 表 ( 一 )

第二部分 : 仪表口径的确定和安装设计

仪表选型是仪表应用中非常重用的工作 , 仪表选型的正确与否将直接影响到仪表是否能够正常运行 . 因此用户和设计单位在选用本公司产品时 , 请仔细阅读本节资料 , 认真核对 流体的工艺参数 并 随时可与我公司的销售或技术支持部门联系，以确保选型正确。

仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。

( 一 ) 参比条件下空气及水的流量范围，见表（二）， 参比条件如下：

1 ．气体： 常温常压空气， t= 20℃ ， P=0.1MPa （绝压）， ρ= 1.205 kg /m 3 ， υ=15×10 -6 m 2 /s 。

2 ．液体： 常温水， t= 20℃ ， ρ= 998.2kg /m 3 ， υ=1.006×10 -6 m 2 /s 。

（二）确定流量范围和仪表口径的基本步骤：

1 ． 明确以下工作参数。

（ 1 ）被测介质的名称、组份

（ 2 ）工作状态的最小、常用 、 ***流量

（ 3 ）介质的最低、常用、最高压力和温度

（ 4 ）工作状态下介质的粘度

2 ． 涡街流量仪表测量的是介质的工作状态体积流量，因此应先根据工艺参数求出介质的工作状态体积流量 , 相关公式如下：

（ 1 ）已知气体标准状态体积流量，可通过以下公

式求出工况体积流量

公式（ 3 ）

(2) 已知气体标准状态密度ρ，可通过以下公

式求出工况密度

公式（ 4 ）

（ 3 ）已知质量流量 Q m 换算为体积流量 Q v

公式（ 5 ）

式中：

Q v ： 介质在工况状态下的体积流量 (m 3 /h)

（ Q v = 3600f /K K: 仪表系数 ）

Q o ： 介质在标准状态下的体积流量 (Nm 3 /h)

Q m ： 质量流量 (t/h)

ρ： 介质在工况状态下的密度 (kg/m 3 )

ρ o ：介质在标准状态下的密度 (kg/m 3 ) ，常用气体介质的标准状态密度，见表（三）

P ： 工况状态表压 (MPa)

t ： 工况状态温度 (℃)

3 ．仪表下限流量的确定。涡街流量仪表的上限适用流量一般可不计算，涡街流量仪表口径的选择主要是对流量下限的计算。下限流量的计算应该满足两个条件：最小雷诺数不应低于界限雷诺数（ Re=2×10 4 ）；对于应力式涡街流量仪表在下限流量时产生的旋涡强度应大于传感器旋涡强度的允许 值（旋涡强度与升力 ρ v 2 成比例关系）。这些条件可表示如下：

由密度决定的工况可测下限流量：

由运动粘度决定的线性下限流量：

公式（ 7 ）

式中：

Q ρ ：满足旋涡强度要求的最小体积流量 (m 3 /h)

ρ 0 : 参比条件下介质的密度

Q υ : 满足最小雷诺数要求的最小线性体积流量 (m 3 /h)

ρ : 被测介质工况密度（ kg/m 3 ）

Q 0 : 参比条件下仪表的最小体积流量

(m 3 /h)

υ : 工作状态下介质的运动粘度 (m 2 /s)

υ o : 参比条件下介质的 运动粘度 (m 2 /s)

通过 公式（ 6 ）、（ 7 ）计算出 Q ρ 和 Q ν 。 比较 Q ρ 和 Q ν ， 确定流量仪表可测下限流量和线性下限流量：

Q υ ≥ Q ρ ：可测流量范围为 Q ρ ～ Qmax , 线性流量范围为 Q υ ～ Qmax

Q υ < Q ρ ：可测流量范围和 线性流量范围为

Q ρ ～ Qmax

Qmax ：涡街流量仪表的上限体积流量 (m 3 /h)

公式（ 6 ） 4 ．仪表上限流量以表 ( 二 ) 中的上限流量为准 . 气体的上限流速应该小于 70m /s, 液体的上限流速应该小于 7m /s
5 ． 当 用户测量的介质为蒸汽时，常采用的计量单位是质量流量，即： t/h 或 Kg/h 。由于蒸汽（过热蒸汽和饱和蒸汽）在不同温度和压力下的密度是不同的，因此蒸汽流量范围的确定可由公式 (8) 进行计算得出

公式（ 8 ）

式中：

ρ ： 蒸汽的密度（ kg/m 3 ）

ρ 0 ： 1.205kg /m 3

Q 蒸汽 ：蒸汽质量流量（ t/h ）

6 ．计算压力损失，检测 压力损失对工艺管线是否有影响 ，公式 ( 单位： Pa) ：

Δ p= Cd ρ V 2 /2 公式（ 9 ）

式中：

ρ ：工况介质密度（ kg/m 3 ） V: 平均流速（ m/s ）

7 ． 被测介质为液体时 , 为防止气化和气蚀 , 应使管道压力符合以下要求 :

p ≥ 2.7 Δ p+1.3p 0 公式（ 10 ）

式中：

Δ p: 压力损失（ Pa ）

p 0 ：工作温度下液体的饱和蒸汽压（ Pa 绝压）

Po: 流体的蒸汽压力 (Pa 绝压 )

8 ． 涡街流量计不适合测量高粘度液体。当计算出的可测流量下限不满足设计工艺要求时，应该考虑选用其它类型流量计。

9 ．通过计算如果有两种口径都可满足要求，为了提高测量效果、降低造价，应选用口径较小的表。应该注意的是，尽可能使常用量处在流量范围上限的 1/2 ～ 2/3

Δ p: 压力损失（ Pa ） Cd ：压力损失系数

表 ( 二 ) 　　参比条件下涡街流量传感器工况流量范围表

注：表中 (300) ～ (1000) 口径为插入式

表 ( 三 ) 　常用气体介质的标准状态密度（ 0℃ ，绝压 P=0.1MPa ）

( 三 ) 选型举例：

例一：已知气体压力和温度及标况下的流量时

某压缩空气，标况流量范围为 Q N =1 200-12000Nm 3 /h , 压力 P=0.7Mpa( 表压 ) ，温度 t= 30℃ 。试确定流量计口径。

步骤一：计算压缩空气的工况体积流量

由公式 (3):

工况使用下限体积流量为 :

Q vmin =Q N ×0.101325×(273.15+t)/293.15/ （ P +0.1 ）

=1200×0.101325×(273.15+30)/293.15/ （ 0.7 +0.1 ）

=157(m 3 /h)

工况使用流量上限为 : Q vmax =1570(m 3 /h)

步骤二：根据使用工况流量范围 157 -1570m 3 /h ，查表（二），满足下限流量条件的流量计为 DN80 、 DN100 和 DN125 ，考虑到上限流量 1270m 3 /h 及使用效果和经济成本，初选 DN100, DN100 流量计的工况流量范围是 100 -1700m 3 /h ，接近使用流量范围，初选 DN100 流量计，但应具体核算 DN100 流量计在该工况条件下的可测下限流量。核算 DN100 流量计在该工况条件下的可测下限流量：

由公式 (4) 及公式 (6):

=37.46(m 3 /h)

即，流量计在该工况条件下的可测下限流量是

37.46m 3 /h ，远小于要求的工况下限流量 157m 3 /h ，确定选用 DN100 流量计。

例二：已知蒸汽压力和温度及工况流量时

测量介质为过热蒸汽，蒸汽温度为 320 ℃ ，压力为 1.5MPa （绝压） , 流量范围为 3t/h ～ 25t/h, 试 确定流量计口径。

步骤一：计算蒸汽的等效空气参比条件下的体积流量范围，经查附表 ( 二 ), 该状态下蒸汽的密度为 : 5.665Kg /m 3 , 由公式 (8) :

=765(m 3 /h)

6379(m 3 /h)

步骤二：根据等效参比流量范围 765 -6379m 3 /h ，查表（二），比较适合该流量范围为 DN200 口径。

二．仪表的安装设计

仪表的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

安装环境要求：

尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游 2D 处加设管道紧固装置，并加防振垫，加强抗振效果。

仪表***安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成 U 形，避免水顺着电缆线进入放大器壳内。

仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

仪表管道安装要求 ：

涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图 ( 三 )

DN 为仪表工称口径 单位 :mm

传感器上游 管道型式	前后直管段长度	传感器上游 管道型式	前后直管段长度
同心收缩 全开阀门		一个 90 度 弯头
同一平面两 个 90 度弯头		不同平面两 个 90 度弯头
同心扩管		调节阀半开 阀门 ( 不推荐 )

图 ( 三 )

注 : 调节阀尽可能不安装在涡街流量仪表的上游 , 而应安装在涡街流量仪表的下游 10D 处。

上、下游配管内径应相同。如有差异，则配管内径 Dp 与涡街仪表表体内径 Db, 应满足以下关系

0.98Db≤Dp≤1.05Db

上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于 0.05Db

仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大 1 -2mm

测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时，测压孔应设置在下游 3-5D 处，测温孔应设置在下游 6-8D 处，见图（七）。 D 为仪表工称口径，单位： mm

仪表在在管道上可以水平、垂直或倾斜安装。

测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动，如图（四） a 所示

测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处

如图（四） b 所示

图（四）

测量高温、低温介质时，应注意保温措施。转换器内部（表头壳体内）高温一般不应超过 70 ℃ ；低温易使转换器内部出现凝露，降低印制电路板的绝缘阻抗，影响仪表正常工作。

?  图（五） 仪表的安装外形尺寸：见图（五）、图（六）

图（五）

( 五 ) 压力变送器和 Pt100 安装示意图

球阀插入式涡街仪表安装定位尺寸

表（五）

在管道上用气焊开一个略小于φ 100mm 的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利

? 在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直。 将球阀及传感器安装在焊接好的发兰上。

调节丝杠，使插入深度符合要求（ 保证测头中心轴线和管道中心轴线重合 ），流体流向必须与方向标上的指示箭头保持一致。

均匀拧紧压盖上的螺丝。 ( 注：压盖的松紧程度决定仪表的密封程度和丝杠能否旋动 )

仪表配线设计及参数设置

第三部分 : 仪表配线设计

一 . 输出频率信号的三线制涡街流量仪表配线设计

输出频率信号的三线制流量传感器采用 DC24V 或 DC12V 电源供电，一般通过三芯屏蔽电缆线 (RWP3 × 0.5mm ) 与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图（八）

二．输出标准 4 ~ 20mA 电流信号的两线制涡街流量仪表配线设计

输出标准 4 ~ 20mA 电流信号的两线制变送器采用 DC24V 电源供电，一般通过两芯屏蔽电缆线 (RWP3 × 0.5mm ) 与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图（九）

三．带 RS-485 通讯接口功能的涡街流量仪表配线设计

带 RS-485 通讯功能的涡街流量仪表采用 DC24V 电源供电，与其它设备之间采用四线制传输方式。仪表

端子接线见图（十）

四．防暴型涡街流量仪表配线设计

LUGB/E 三线制脉冲输出型涡街流量仪表与 LB978 齐纳安全栅相连、 LUGB/E 两线制标准 4 ~ 20mA 电流输出 型涡街流量仪表与 LB987S 齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为 Ex ia Ⅱ CT2-T5 。本安防爆型涡街流量传感器 / 变送器与防爆安全栅和积算系统等关联设备的接线性请参看防爆安全栅厂家提供的接线说明和以下所示图（十一），图（十二）。

图（十二）

（ 1 ）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安全场所。

（ 2 ）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

五．两线制液晶显示表头参数设置操作说明

1 、面板按键说明

进入参数设置状态 / 翻页 / 确认写入

数字左移 / 设置小数点 / 清零

数字由 0-9 循环 / 标志位切换 / 瞬时流量和累计流量切换

返回

2 、显示窗字符说明

液晶显示标志字符定义见表（一）： 表（一 )

3 、操作说明：

本仪表表头操作界面采用菜单形式进行参数设置，框图如下：

Y

3 ． 1 仪表出厂前已将各参数根据用户订货要求设置完毕，用户无须设置。如用户需要改变量程，请按下述方法设定。例如，φ 600 插入式流量表，原满度流量为 50000m 3 /h ，频率为 694.4Hz 。满度流量现改为 70000m 3 /h ，频率为 972.2Hz 进入每项流量参数设置页后，其右端标志字符均进行闪动提示，每项参数设置完毕后，必须按 SET 键确认才能写入存储。

3 ． 3 线性修正设置说明

在 菜单选择项 状态，步骤（四），调整该项值为“ 03 ” ，进入 线性修正菜单

线性修正项： 若“ AA ”闪动，代表仪表工作在线性修正状态，若“ P ”闪动，代表仪表工作在非修正状态，须输入认证码进入修正参数设置菜单。为了保证数据的安全性，通行码不对用户开放。按→键可以返回 菜单选择项 。

P 0 0 0 0 0 0

EE

（ 十 ）

3 ． 4 小流量切除说明

当安装仪表现场的管道振动过大，无实际流量而有干扰信号输出，可以采用小流量切除功能将干扰信号切除，切除信号频率范围一般要求低于仪表的下限量程，具体设置因情况而定。

温压补偿一体化智能表头操作说明

? 键盘按键说明

表（一）

功能 键名	工作状态	参数设置状态	校验状态
	进入参数设置	确认 \ 翻页	校验开始
	——	数字左移 \ 清零	——
	显示画面切换	数字由 0-9 循环 \ 小数点设置	校验点切换
	——	返回上级菜单直到工作页面	退出校验状态并写入

二、 显示窗字符说明

工作状态液晶显示标志字符定义见表（二）： 表（二 )

参数设置状态 液晶显示标志字符定义见表（三）： 表（三）
