光缆交接箱 光交箱

易卖工控网（www.ymgk.com）提供”光缆交接箱 光交箱”，产品详情：品牌/厂家：普纬达、型号：PWD/1、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

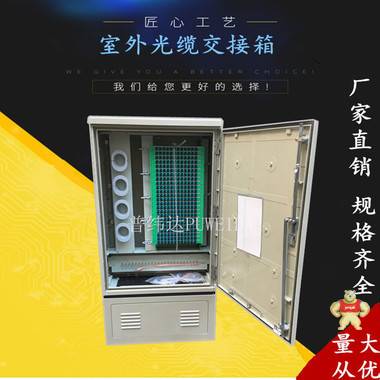

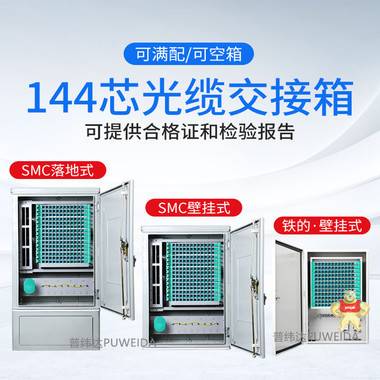

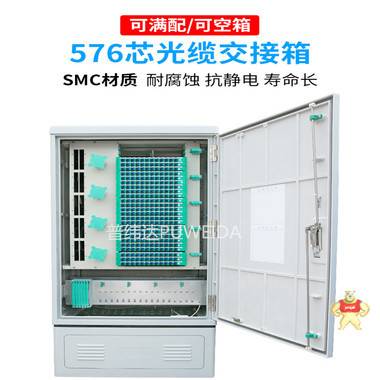

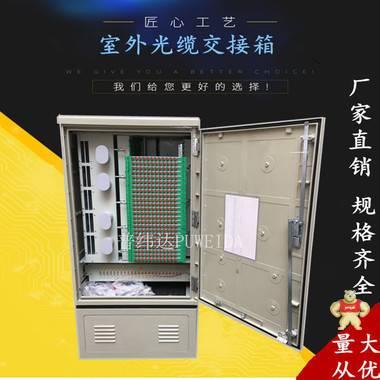

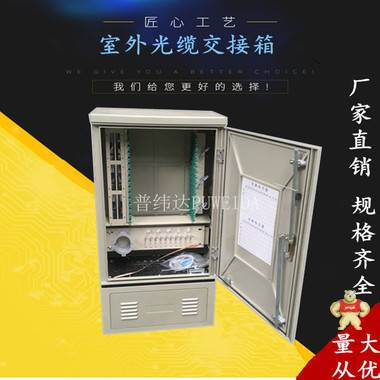

光缆交接箱 光交箱宁波普纬达通信设备有限公司生产销售光缆交接箱|落地式|盒式分光|免跳接光缆交接箱生产厂家（中国电信|联通|广电网络|移动通信专用,容量：48芯、72芯、96芯、144芯、216芯、288芯、360芯、432芯、480芯、576芯、648芯、720芯、864芯、960芯、1152芯、1440芯光纤交接箱）是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。普纬达通信的产品规格多样、款式新颖、品质**、工艺精湛、价格合理、交易便捷、服务完善、终身售后。普纬达通信秉承以人为本、以质量为先、用**的服务的精神理念。用每一个产品来诠释“真、善、美”的真谛！ 可以完全根据您的需求来订做。  普纬达通信凭借雄厚的技术实力、完善的服务，普纬达通信有限责任公司以“创新、高效、务实”的企业精神，以“求新、求变、求快”的发展战略，迎接光通信的美好未来
光缆交接箱详细介绍

SMC是Sheet　molding　compound的缩写，即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965年左右，美、日相继发展了这种工艺。我国于80年代末，引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子／电气等行业中。

●GTGXF通信光缆交接箱材料与处观---该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，箱体表面平整光滑，颜色均匀，不易刮伤。具有高强度、耐腐蚀、耐老化的特点。能抵御剧变气候和恶劣环境的影响。

●使用双层熔接配线盘，充分利用了盘的上下两面，集熔接和配线于一体，可采用卡式安装FC、SC   型适配器。每盘可安装12个适配器，适配器倾斜30°角在光纤熔接配线盘内，可保证光纤的曲率半径。

●适用于普通光缆和宽带光缆，空间布线大，所有光缆、光纤走线在任何位置都能有效保护。

●箱门门锁具有良好的防破坏功能，启闭灵活可靠，箱门开启角度〉120°，密封性能好外箱体采用SMC不饱和聚脂玻璃纤维。板厚1.5mm，内层采用1.5mm**冷扎钢板，均从上海宝钢采购。

工艺过程

①该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，增强模块塑料在高温高压下固化成型。SMC系列模塑料成型工艺 ：模压成型温度：150℃±5℃ 　保压时间：60-70s／mm　模压压力：10-20Mpa具体工艺视产品和模具结构而定，如果制品厚度比较厚，则温度应稍低，一般成型温度为 135℃-145℃，形状越复杂，成型压力越高。

②机械强度高、阻燃性好--该箱体由于采用SMC复合材料，比重轻、机械强度高，并具有良好的阻燃性。箱门采用纵向全长铰链，不易变形，安装互换性好。

③抗腐蚀、耐老化、电绝缘性强-- 该箱体抗腐蚀、耐老化、高压防护性能好、电绝缘性强，能够适应强酸、强碱等各种恶劣环境。

④耐高温、防凝露--该箱体由于采用SMC复合材料，具有金属材料无法比拟的隔热保温性能，耐高温，并有效防止水汽凝结。

主要特点：

符合YD/T 988行业标准，适于FTTH网络中的光分配点。能完成光缆的引入、固定及开剥保护，光纤的熔接、保护，尾纤的储存、停泊及路由管理等功能；提供光纤直熔 功能、无跳纤配线功能。能根据客户的要求安装插片式光分路器、波分复用器等增值模块单元。广泛应用于ODN光纤通信网络中。

产品特点

采用SMC箱体和钣金箱体和不锈钢箱体，模块化结构，光缆的引入开剥、调度可实现全正面操作

一体式熔接储纤模块，可实现尾纤的全盘存，全停泊

能同时满足带状光缆与非带状光缆的使用需求

主干与配线端路由分开，可实现无交叉跳纤，调线、维护方便

使用条件：

工作温度：-5℃+40℃ 相对湿度:≤90%(+30℃

大气压力:70Kpa-106Kpa 储运温度:-40℃+70℃

光电性能:插入损耗≤0.2dB;附加损耗≤0.2dB

回波损耗≥45dB;附加损耗≤5dB

插拔耐久性寿命>1000次

电气性能:绝缘电阻≥1000MΩ500V(直流电

抗电强度:能承受3000V(直流电)/1min无击穿/无飞弧现象

适用性指标

标称工作波长

光纤光缆符合GB/T11819和GB/T7424规范

光纤活动连接器符合GB12507以及相关标准规范

安装说明

本设备根据实际需要可落地或架空安装使用

落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个

的地脚螺钉。安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧。安装完毕，合上底座面板，插好插销，锁紧面板。

架空安装：在架空站台上按说明书提供的安装尺寸预留4个14的孔，再将设备用M12螺母螺栓固定牢固。

纤的布放及光纤熔接

抽出终端熔接托盘，打开盖板。向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。

将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径大于40MM).然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将

其固定在终端盘上。

将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于

将光缆纤芯和尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于溶解芯片上。所有纤芯熔接后，盖上盖板，推入熔接盘。

一、产品质量承诺：

1、产品的制造和检测均符合**标准。

2、产品在有专业检测人员进行检测，确保产品的各项指标达到贵处的要求。
3、我方所提供的产品在质保期内如果存在质量问题，我方愿意承担一切责任。
二、交货期承诺：
我方确保所提供的产品按照需要方要求时间将货物送到指定地点，若贵处有特殊要求，需提前完工的，我方可与贵处协商，确保及时满足贵处的需求。
三、若供应商所提供的货物开箱后，发现有任何问题（包括外观损伤），须以使用方能接受的方式加以解决的:及时维修更换和换取全新产品.
四、在质保期内，同一设备、同一质量问题连续三次维修仍无法正常使用的，我方承诺更换同品牌、同型号新设备，并对产品质量实行“三包”服务。在质保期外,提供设备的更换、维修只收取零配件成本费用,不收取人工技术和服务费用.
五、售后服务能力及在设备的设计使用寿命期内，我方承诺应能保证使用方更换到原厂正宗的零部件，确保设备的正常使用。投标人应写明保修期后的维修收费标准，维修备件库地点及厂家维修站地点。
六、建立合理的销售服务管理制度及体系：
1、售前服务。设立专门的销售服务机构，公司将会安排相关专业人士负责到场教正确及时的使用。
2、售中服务。为防止用户使用不当而造成不必要的损失，在产品使用过程中，公司将派相关技术人员到基层向用户进行技术指导。确保正确使用该产品，让用户用得安全，放心。
3、售后服务申明：本公司所提供的服务均为免费服务。
七、产品售后计划
1、设备正常运行验收后，我公司指派专业工程师负责在现场为贵单位提供不受人员限制的维修和使用操作培训，每年公司组织培训2次。培训内容包括：设备正确操作使用知识；识别初级故障及必要的恢复方法；常见故障排除方法。
2、定期派专业人员到业主处查看设备运行情况。采用“会诊制度”与“奖惩制度’相结合的方式解决出现的问题。
