易卖工控网(www.ymgk.com)提供”手推式电缆故障测试仪 多次脉冲电缆故障测试仪 便携式电缆故障检测仪 电缆故障闪测仪 电缆故障检测设备”,产品详情:品牌/厂家:苏电电气、型号:SDDL-207A、成色:全新、货期:现货 1天内发货、保修:180天,更多产品详情就上易卖工控网。
手推式电缆故障测试仪 多次脉冲电缆故障测试仪 便携式电缆故障检测仪 电缆故障闪测仪 电缆故障检测设备
一、系统用途:
准确快速检测35KV及以下电压等级电力电缆的主绝缘故障;校准电缆长度;静确探测电缆埋设走向及深度。
二、系统主要技术参数:
1) 工业计算机控制,触摸式操作方式,抗干扰能力强;
2)系统功能:故障距离测量、故障点定位、传播速度测试;
3)测试方式:低压脉冲、闪络法、多次脉冲法、声磁同步法等;
4)测试范围:测试距离:100km,探测深度:2-8m;
5)测量精度:粗测误差:±10m(决对值)或1%(相对值),精测误差:±0.2m(定点、路径、深度);
6)采样频率:200MHz,zui小分辨率0.5m(100m/us)
7)采样方式:全自动连续采样,决不漏掉任何一次放电波形
8)低压脉冲:宽度:自适应 幅度:400Vpp
9)冲击高压:0~12.5/25kV
10)烧弧电流:0~28mA
11)烧穿功率:1875J
三、系统组成部件技术说明

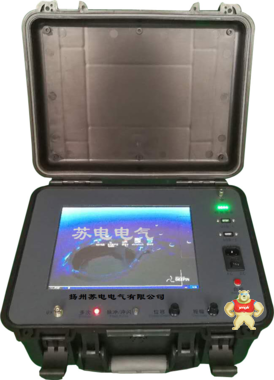

1、电缆故障测试仪 SDDL-2016A
主要功能:
12寸工业级计算机控制、触摸式操作方式;
XP操作系统,可视无线专家指导,4G网络;
具有测距、测速等功能;
200MHz采样频率,zui小分辨率0.5m(100m/us)
全自动连续采样,决不漏掉任何一次放电波形;
测试方法:闪络取样、低压脉冲取样
主要技术指标:
脉冲幅度:400Vpp
测量距离:Smax:100km Smin:5m
测量误差:粗测决对误差:±10m 粗测相对误差:±1%
(DL/T849.1-2004规定不超过±(1%L+20)m 其中:L为电缆长度)
供电方式:内置12V/10Ah直流电源,可连续工作4小时也可外接AC 220V 50Hz电源
2、电缆故障定点仪 SDDL-2016

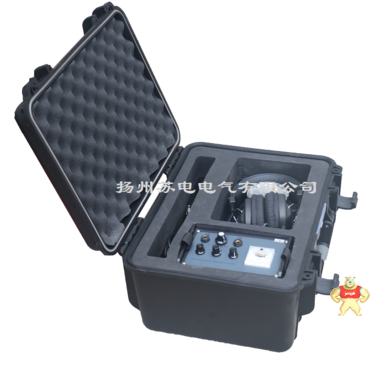

用途:电缆故障定点仪是利用声学的方法确定动力电缆故障点。借助于冲击放电发生器产生电子闪络。该电子闪络波的声磁信号经相应探头拾取并放大,由听觉和视觉判断。来确定故障点的静确位置,即完成电缆故障点粗测范围内的静确定位任务。
性能指标:
(1)可同步接收故障点放电时产生的声波和电磁波,用于确定电缆故障点位置。
(2)放大倍数,50万倍。
(3)工作电压:±9V±20%
(4)静态电流:<10mA
(5)接收信号:故障点放电时的振动和磁场信号
(6)输出阻抗:350Ω
(7)定位精度:0.2m

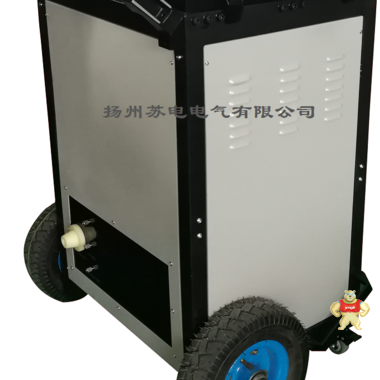

四、推车式高压脉冲发生器 SDDL-207
1、用途:
推车式高压脉冲发生器完全满足DL/T846-2004《高电压测试设备通用技术条件》和DL/T474-2006《现场绝缘试验实施导则》。主要用于低高压电缆故障测试时冲击放电和耐压试验。
2、仪器组成
本装置集成直流高压源、脉冲储能电容器、放电球装置、自动放电装置等为一体的推车式高端实验仪器。
3、主要性能特点
★ 高压脉冲输出均匀、可控;
★ 具有电流、电压双1.5级指针表显示,直观明朗,冲击放电过程一目了然;
★ 高压侧电压计量,实时静确;
★ 具有零位启动保护功能,安全可靠;
★ 独特高压测量设计,在停止状态下,会自动放掉设备内部电容电量;
★ 放电时间可以选择定时和手动两种模式;
★ 具有直流耐压功能;
★ 内部安装高精度测试电缆故障采样波形模块;
★ 人性化设计手推车,方便移动。
4、主要技术指标:
★ 冲击高压:0~12.5/25kV
★ 高压分压:电压精度1.5级
★ 内置电容: 24/6μF
★ 放电功率: 1875J
★ 冲击时间:自动冲击约5秒,手动任意控制时间
★ 冲击功率:2KVA
★ 工作方式:直流、单次、周期
★ 测试方式:多次脉冲、闪络
★ 体 积:580L×370W×1080H
★ 重 量:不大于100KG
★ 工作电源:AC 220V±10% 50Hz±2Hz、内置电池连续使用1.5小时
★ 环境温度:-20~+50℃
五、系统配置:
电缆故障测试系统 | 产品名称 | 规格型号 | 数量 | 备注 |
电缆故障测试仪 | SDDL-2016A | 1台 | 多次脉冲 | |
电缆故障定点仪 |
SDDL-2016 | 1台 | 声磁同步法 | |
推车式高压脉冲发生器 | SDDL-207 | 1台 | 24uF/12.5kV、6uF/25kV(加电池) |
