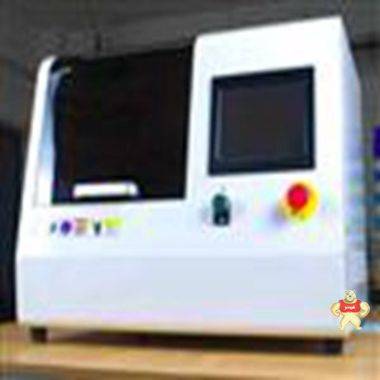

北京华测耐电弧试验仪

易卖工控网（www.ymgk.com）提供”北京华测耐电弧试验仪”，产品详情：品牌/厂家：华测、型号：HCDH-4、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

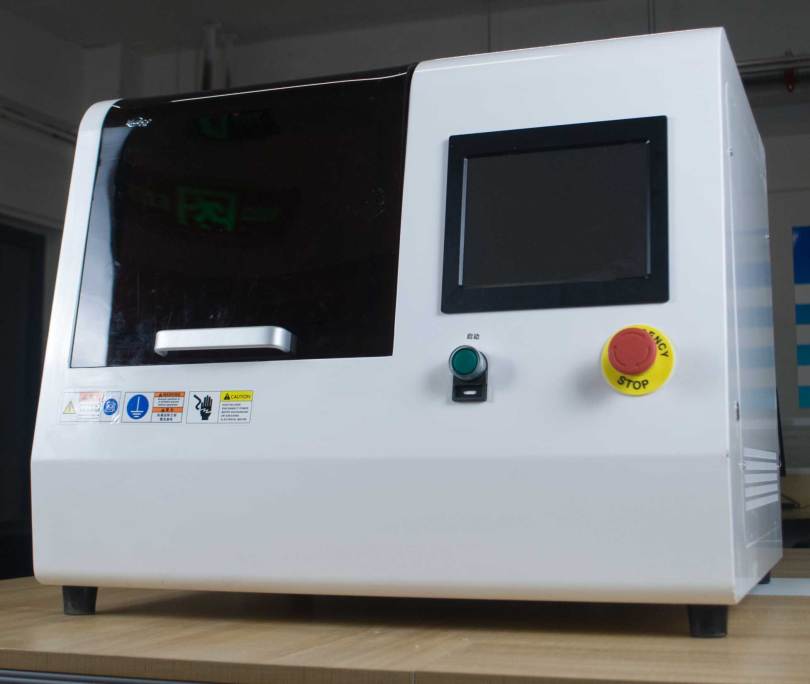

   耐电弧试验仪

耐电弧试验仪是根据 GB/T 1411-2002《固体绝缘材料耐高压低电流电弧放电的试验》（等同 IEC 61621-1997）及 ASTM D495 等标准的要求设计制造的，并符合 IEC 149、UL 746A 等试验方法。本仪器由绝缘标准制定单位全国绝缘材料标准化技术委员会监制。主要用于电机、电器及家电等行业的电工用塑料、树脂胶、绝缘漆、以及层压板、覆铜箔板等绝缘材料的耐电弧性能及其分级评定。

HCDH-4耐电弧试验系统是专门为电气绝缘材料测试而开发的高精密设备，适于用于电气绝缘材料、塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在高电压小电流条件下的测试。也可应用于产品检测以及新材料电学性能研究等用途。

       绝缘材料抵抗由高压电弧作用引起变质的能力，通常用标准电弧焰在材料表面引起炭化至表面导电而电弧消失所需时间表示，单位是秒。为在板状试样上加上两个分开一定距离的钨电极，视需要以工频高压小电流在两极间产生电弧。起初是间歇时间逐渐缩短，zui后为连续电弧且逐渐加大电流，材料经受逐渐苛刻的电弧条件zui终造成破坏。耐电弧性对用于高压开关或低压大电流开关的绝缘材料有重要意义，因为在开关启闭时常会受到电弧作用，只有耐电弧性好的材料才能被选用。

   HCDH-4 系统采用自主开发先进的TVS高压防护系统，保证试验人员及设备的安全性；采用先进的的SPWM 电子升压技术，电压输出稳定性好。配备高精度电压、电流传感器以保证试验数据的有效性。

国家zhuan利号:CN201621035931.6

主要用户有：西门子避雷器、中国航发、中国电科院、西安交大，南方电网、中国航发等！

HC5000系列测试系统的软件平台 hacepro ,采用labview系统开发，符合电气绝缘材料的各项测试需求，具备高压的稳定性与安全性，并具备断电资料的保存功能，图像资料可保存恢复，支持zui新的国际标准。兼容，XP、win7、win10系统。

友善的使用介面

█ 多语介面：支持中文/英文 两种语言界面；

█ 即时监控：系统测试状态即时浏览，无须等待；

█ 图例管理：通过软件中的状态图示，一目了然，易看易懂易了解，立即对状态说明，了解测试状态；

█ 使用权限：可设定使用者的权限，方便管理；

█ 故障状态：软件具有设备的故障报警功能。

功能特点

1 本产品采用智能控制技术，通过选择程序（IEC或 ASTM）可自动进行试验，并在工业触摸屏显示试验过程和结果。

2 控制系统采用西门子的 PLC和触摸屏通信进行控制。

3 安全性能良好，抗干扰能力强，测试精度高。

4 自动化程度高，按照设定的试验要求，自动升压到设定的电压后，自动完成试验并自动归零。

5 电压和电流具有自动校验功能，方便计量和校准

主要技术参数

1 电弧通断时间误差：小于 ±1ms

2 调压器容量：1kVA 变压器：1KVA，0-20KV

3 额定试验电压：12.5kV

4 试验电压精度：1%

5 电流控制精度：±1% 电流测量精度：1.5%

6 电极对试样压力：（0.5±0.05）N

7 电极材料：钨棒

8 电极距离：（6.35±0.1）mm（IEC）（6.0±0.1）mm（ASTM）

9 使用环境温度：（23±2）℃

10 使用环境湿度：（50±5）%

11.输入电压交流 220V，输出交流电压 0-17.5KV

12.实验电流：10mA—20mA—30mA—40mA

13 电源：220V/ 50Hz
