易卖工控网(www.ymgk.com)提供”QZM不锈钢碳钢手动气动电动渠道闸门,电液动渠道闸阀,方形渠道闸门”,产品详情:品牌/厂家:上欧、型号:QZM、成色:全新、货期:现货 1天内发货、保修:360天,更多产品详情就上易卖工控网。

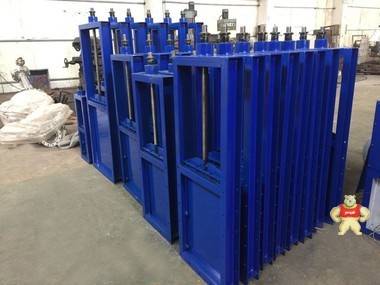

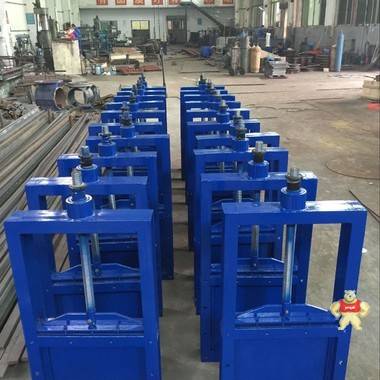

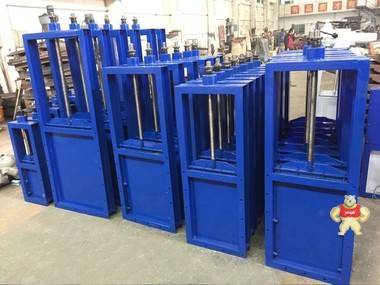

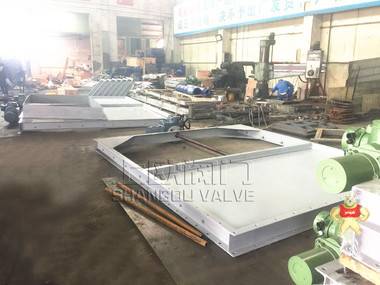

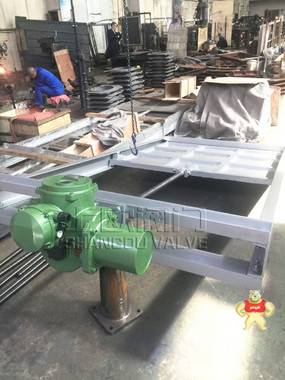

QZM渠道闸门产品展示:
详细资料:
一、QZM渠道闸门产品用途:
渠道闸门广泛应用于自来水厂、污水厂、排灌、排涝、石油、化工、冶金、环保、电力、塘堰等场合,作为截止、调节流量和控制水位之用。其工作介质为常温下的原水,清水,污水。
二、产品特点:
重量轻:约为普通闸门的1/3重量。
耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。
密封性好:采用橡胶软密封,密封效果好
力矩小:由于闸板重量轻,且闸板与道轨板之间摩擦阻力小,故操作力矩小。
寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。
手动操作:采用螺杆式启闭操作,操作方便、轻巧、可靠。
电动操作:电动控制装置,定位准确、操作轻巧、易实现自控和远控。
电动铸铁镶铜方闸门安装注意事项:
1、在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位,如有错位则松动连接螺栓将止水面调整在同一平面内。
3、闸门安装时应采用整体就位安装,禁止闸框、闸板分体安装,防止闸框变形。
4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置,然后调整螺栓与工程配钢筋焊牢固。
QZM渠道闸门安装示意图
QZM渠道闸门主要外形连接尺寸:
公称通径 | A | B | H | W | E |
300×300 | 300 | 300 | 850 | 120 | 420 |
400×400 | 400 | 400 | 1050 | 120 | 520 |
500×500 | 500 | 500 | 1250 | 120 | 660 |
600×600 | 600 | 600 | 1450 | 120 | 760 |
700×700 | 700 | 700 | 1650 | 120 | 860 |
800×800 | 800 | 800 | 1850 | 120 | 960 |
900×900 | 900 | 900 | 2050 | 120 | 1060 |
1000×1000 | 1000 | 1000 | 2250 | 120 | 1160 |
1200×1200 | 1200 | 1200 | 2650 | 140 | 1360 |
1400×1400 | 1400 | 1400 | 3050 | 140 | 1560 |
1500×1500 | 1500 | 1500 | 3250 | 140 | 1660 |
1600×1600 | 1600 | 1600 | 3450 | 140 | 1760 |
1800×1800 | 1800 | 1800 | 3850 | 160 | 1960 |
2000×2000 | 2000 | 2000 | 4250 | 160 | 2160 |
