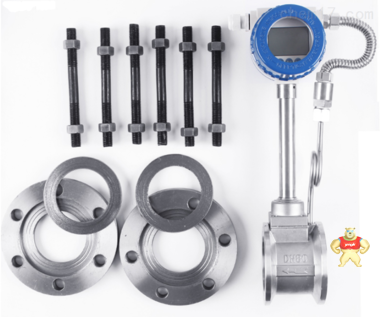

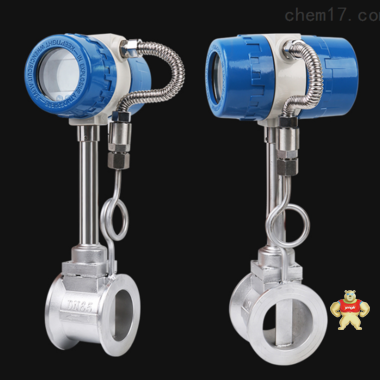

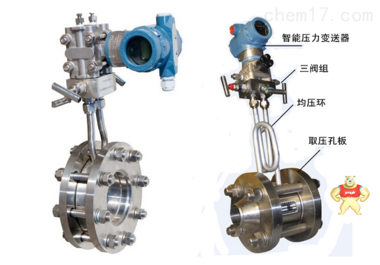

电厂蒸汽流量表

易卖工控网（www.ymgk.com）提供”电厂蒸汽流量表”，产品详情：品牌/厂家：奥科、型号：AK-DN25、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

涡街蒸汽流量表特点；

2.1采用双钝体流量传感器技术、差动式双压电传感器技术，范围度宽，流量下限低，抗干扰能力强，计量准确可靠。

2.2采用微功耗高新技术，凭内外电源均可工作，内电池可连续使用五年以上。

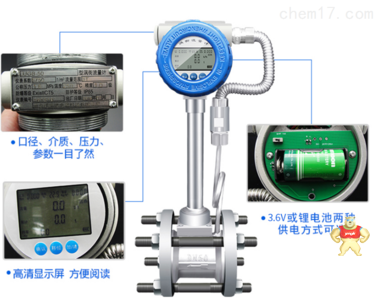

2.3采用LCD显示工况瞬时流量、工况累积流量等，显示清晰直观，读数方便。

2.4与旋进式流量计相比，压力损失较小，适合于压力较低之场合使用。

2.5无机械转动部件，高可靠，稳定性好，维修量少，对介质适应性好。

2.6可通过RS485接口与数据采集器配套实现GPRS无线数据传输，安全可靠，可方便实现自动化管理。

涡街蒸汽流量表原理

流量计是由设计在流场中的旋涡发作体、检测探头及相应的电子线路等构成。当流体流经旋涡发作体时，它的两边就形成了替换改变的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中：f 涡街发作频率 (Hz)
V旋涡发作体两边的平均流速(m/s )
St 斯特罗哈尔系数（常数）

这些交替变化的旋涡就形成了一系列交替变化的负压力，该压力作用在检测探头上，便产生一系列交变电信号，经过前置放大器转换、整形、放大处理后，输出与旋涡同步成正比的脉冲频率信号或标准信号。
耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；机电一体化，日常的计量过程不需人工值守；在工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短；测量准确度能够满足目前的贸易计量要求(≤1.5%)；表体中同时集成温压补偿功能，可测量流体的标准体积流量或标准质量流量。采用全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。采用锂电池供电型无需外接电源既可连续工作两年以上。

电厂涡街蒸汽流量表选型

正确的选用蒸汽流量计是保证用好涡街流量计的前提条件，需要考虑重要因素：通经（DN）、安装方式、介质温度、输出信号、介质种类

选型可按以下几个方面进行

1．流量计性能方面：精度、重复性、线性度、范围度、压力损失、上下限流量、信号输出特性、响应时间等；

2．流量计流体特性方面：流体压力、温度、密度、粘度、润滑性、化学性质、磨损、腐蚀、结垢、脏污、气体压缩系数、等熵指数、比热容、电导率、声速、混相流、脉动流等；

3．流量计安装条件方面：管道布置方向、流动方向、上下游管道长度、管道口径、维护空间、管道振动、接地、电源、辅属设备（过滤、排污）、防爆等；

4．流量计经济因素方面：购置费、安装费、维修费、校验费、使用寿命、运行费（能耗）、备品备件等。

涡街蒸汽流量计主要参数

注：表中zui大压力损失为密度为ρ=1.205kg/ m3 的干空气在zui大工况流量时的数值。

3.2 适用介质：天然气、城市煤气、压缩空气、氮气、氧气(流量计须经特殊工艺处理)、烷

类及工业惰性气体等。

3.3 使用条件

环境温度：-30℃～+60℃； 介质温度：-20℃～+80℃；

大气压力：70kPa～106kPa； 相对湿度：5%～95%。

3.4 流量计典型误差特性曲线

3.5 流量计典型压力损失曲线（介质为密度ρ=1.205kg/ m3 的空气）

3.6 电气性能指标

3.6.1 工作电源与功耗

a.外电源：+24VDC±15%，适用于4mA～20mA 输出、脉冲输出、RS485 等；

b.内电源：1 组3.6V 锂电池，平均功耗≤0.5mW,可连续使用五年以上。

3.6.2 脉冲输出方式：工况脉冲信号，高电平≥20V，低电平≤1V。

3.6.3 RS485 通信：可直接与上位机或二次仪表联网，远传显示当前数据。

3.6.4 4mA～20mA 标准电流信号：两线制或三线制。

3.7 防爆等级：隔爆型ExdⅡBT4；本安型ExiaⅡCT4

3.8 防护等级：IP65

3.9 安装连接形式： 流量计与管道的连接方式采用法兰连接。

流量计法兰标准：

a.压力等级≤4.0MPa，符合GB/T9113.1-2000平面、突面整体钢制管法兰（突面）。

b.压力等级≥6.3MPa，符合GB/T9113.2-2000凹凸面整体钢制管法兰（凸面）。

3.10 前后直管段要求：前直管段≥10DN；后直管段≥5DN。

• 蒸汽流量计的安装设计及客户现场安装图示：

• 仪表管道安装要求：
  • 涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)  DN为仪表公称口径  单位:mm

蒸汽流量表客户现场安装图示：
