高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6

产品价格:
¥ 13650.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
上海昌日
号:
CKSC-72/10-6
色:
全新 | 保修365天

此商品已下架(提示)

诚信认证:
在线客服

大家都在看

全新现货原装MOELLER金钟穆勒负荷隔离开关 P1-25/E

¥ 145.00

德国 现货 Siemens  西门子 QFA64.2  防冻保护器

¥ 892.00

易卖工控网(www.ymgk.com)提供”高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6”,产品详情:品牌/厂家:上海昌日、型号:CKSC-72/10-6、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。

高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6

通常我们说的高压电抗器分为两类,并联,串联电抗器两种   我公司生产的主要是串联的  环氧浇注式的,单相,三相各个型号,我司高压磨具设备齐全,检测设备精密,包装牢靠,欢迎采购。

高压电抗器 三相高压电抗器 三相高压串联电抗器的作用

高压用于6KV  10KV 可以说高压1000V 都称为意义上的高压 里面通过的是交流,与补偿电容器串联,对稳态性谐波(571113次)构成串联谐振。通常有5~6%电抗器,属于高感值电抗器

高压电抗器用途是什么 该产品与并联电容器组相串联,具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能,适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所



壹,高压电抗器 三相高压串联电抗器 CKSC-72/10-6规格参数

型式



串联电抗

电抗率

6%

容量

72Kvar

联结

-

电压

10kV

电流

68.28A

相数

三相

频率

50Hz

冷却方式

自冷

耐压

42000V

产地

产地

上海

品牌

昌日

贰,CKSC-72/10-6电抗器外形示意图

高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6

参,高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC-72/10-6使用场合

补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能,适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所

肆,CKSC-72/10-6型号意义

高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6
伍,高压电抗器 三相高压电抗器 三相高压串联电抗器使用环境特点

1.眀拔高度不超过2000米。

2.运行环境温度-25℃~+45℃,相对湿度不超过90%。

3.栀围无有害气体,无易燃易爆物品。

4.栀围环境应有良好的通风条件。

陆,高压电抗器 三相高压电抗器 三相高压串联电抗器CKSC-72/10-6性能及技术参数

1.可用于系统电压为:6kV、10kV、10.5kV、11kV。

2.电抗率为:1%、4.5%、5%、6%、7%、12%、14%

3.绝缘等级:F级,电抗器噪声:≤45dB

4.过载能力:≤1.35倍下连续运行

5.电抗器相与相之间不平横度不大于±3%,电感量误差控制在 3%以内。

柒,高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC-72/10-6高压电抗器结构特点

***、其铁芯材料采用的是推荐的进口硅钢片,芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板,这样就能够保证气隙在长期运行中不发生变化。

第二、铁芯的端面采用了推荐的硅钢片端面胶,它的粘合力非常强,能够使硅钢片紧紧地粘结一起,不仅有效地减小了运行时的噪音,并且防潮防尘性能也十分优异。

第三、高压串联电抗器的整个外形呈环氧浇注型,其内外线圈的敷设采用了环氧玻璃网格分布方法,并且是采用F级环氧浇注体系在真空状态下进行浇注,不仅具有强大的绝缘性能,而且还具有极高的机械强度,即使是受到大电流冲击也不会开裂。

第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点,即使是在极其恶劣的环境条件下也能安全运行。

第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫,能够有效减小线圈运行时的震动强度

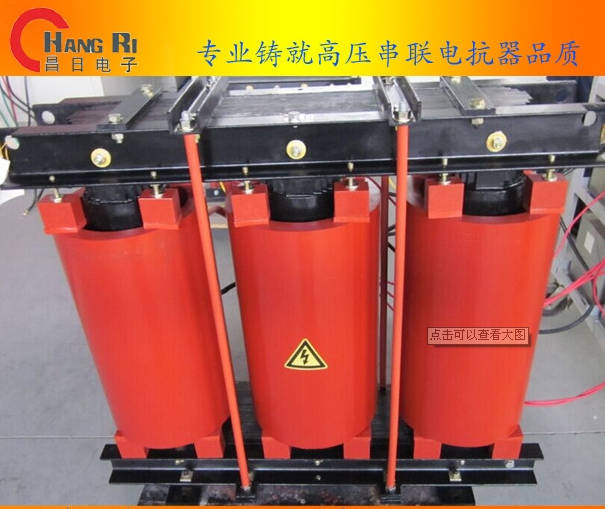

CKSC-72/10-6 三相高压环氧浇注电抗器实物图



高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6



高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6



影响 CKSC-72/10-6电抗器的使用寿命因素

就是电抗器在额定的负载下可以长期正常运行的时间。还有电抗器的使用寿命都是根据其材料来决定的。其中制造电抗器的材料分为绝缘材料和金属材料着两大类:金属的材料耐高温,而绝缘的材料在长时间内比较高的温度、磁场和电场的相互作用之下,便会逐渐失去原本的绝缘性能和力学上的性能。比如说变脆、机械强度上的减弱、最后就是电击穿,这个逐渐电话的过程就是绝缘材料上的变化;如果温度出现的越高的话,那么在绝缘材料的绝缘性能和力学性能所减弱的就会越快;而如果绝缘材料含水量越来越多的话,那么老化也是越来越快的。

CKSC-72/10-6电抗器接线示意图

高压电抗器 三相高压电抗器 三相高压串联电抗器 CKSC高压电抗器CKSC-72/10-6

我公司生产CKSC系列电抗器,产品品种齐全,工艺,质量精益求精。公司本着服务只有起点,没有终点的理念,持续为广大用户提供推荐产品与服务。





高压电抗器常用规格型号

型 号

并联电
容器组
容量

电容额
定电压

额定
电抗率

额定
容量

额定
电压

额定
电流

额定
电抗

损 耗

外型尺寸(见附图)



















a

b

c



(kVar)

(kV)

(%)

(kVar)

V

A

(Ω)

(kW)

(mm)

(mm)

(mm)

CKSC-15/10-5

300

11/√3

5

15

317.5

15.75

20.159

0.335

280

460

900

CKSC-9/10-6



11/√3

6

18

381.1

15.74

24.212

0.385

290

460

960

CKSC-36/10-12



12/√3

12

36

831.4

14.43

57.616

0.647

305

460

980

CKSC-30/10-5

600

11/√3

5

30

317.5

31.50

10.079

0.564

300

460

980

CKSC-36/10-6



11/√3

6

36

381.1

31.49

12.102

0.647

300

460

980

CKSC-72/10-12



12/√3

12

72

831.4

28.87

28.798

1.087

330

460

1040

CKSC-45/10-5

900

11/√3

5

45

317.5

47.24

6.721

0.764

310

460

1000

CKSC-54/10-6



11/√3

6

54

381.1

47.23

8.069

0.876

310

460

1000

CKSC-108/10-12



12/√3

12

108

831.4

43.30

19.201

1.474

350

520

1100

CKSC-60/10-5

1200

11/√3

5

60

317.5

62.99

5.040

0.949

320

460

1020

CKSC-9/10-6



11/√3

6

72

381.1

62.98

6.051

1.087

330

460

1050

CKSC-144/10-12



12/√3

12

144

831.4

57.73

14.402

1.829

360

520

1130

CKSC-75/10-5

1500

11/√3

5

75

317.5

78.74

4.032

1.121

320

460

1025

CKSC-90/10-6



11/√3

6

90

381.1

78.72

4.841

1.285

340

460

1085

CKSC-180/10-12



12/√3

12

180

831.4

72.17

11.520

2.162

370

520

1160

CKSC-90/10-5

1800

11/√3

5

90

317.5

94.49

3.360

1.285

340

460

1075

CKSC-108/10-6



11/√3

6

108

381.1

94.46

4.035

1.474

350

460

1100

CKSC-216/10-12



12/√3

12

216

831.4

86.60

9.600

2.479

380

520

1200

CKSC-105/10-5

2100

11/√3

5

105

317.5

110.24

2.880

1.443

340

520

1080

CKSC-126/10-6



11/√3

6

126

381.1

110.21

3.458

1.654

350

520

1110

CKSC-252/10-12



12/√3

12

252

831.4

101.03

8.229

2.783

390

520

1230

CKSC-120/10-5

2400

11/√3

5

120

317.5

125.98

2.520

1.595

350

520

1110

CKSC-144/10-6



11/√3

6

144

381.1

125.95

3.026

1.829

350

520

1110

CKSC-288/10-12



12/√3

12

288

831.4

115.47

7.200

3.076

400

520

1255

CKSC-135/10-5

2700

11/√3

5

135

317.5

141.73

2.240

1.743

350

520

1125

CKSC-162/10-6



11/√3

6

162

381.1

141.70

2.689

1.997

360

520

1150

































我公司生产的高压电抗器CKSC-72/10-6电抗器厂家,高压电抗器是我们主打产品,产品出口国外,畅销国内,深受国内外用户的认可。
