易卖工控网(www.ymgk.com)提供”导波雷达物位计”,产品详情:品牌/厂家:菲尔德、型号:FEDRD54、成色:全新、货期:现货 1天内发货、保修:180天,更多产品详情就上易卖工控网。
外壳
外壳和外壳盖之间的密封 | 硅橡胶 |
外壳视窗 | 聚碳酸酯 |
接地端子 | 不锈钢 |
技术参数
工作频率 | 100MHZ-1.8GHZ |
测量范围 | 缆式:0-30m |
重复性 | ±2mm |
分辨率 | 1mm |
采样 | 回波采样 55 次 /s |
响应速度 | >0.2S(根据具体使用情况而定) |
输出电流信号 | 4-20mA |
精度 | ±3mm |
通讯接口 | HART 通讯协议 |
过程连接 | G1'A/G1½'A 螺纹法兰 DN50,DN80,DN100, DN150,DN200,DN250 |
过程压力 | -0.1-4MPa |
电源 | 24VDC(±10%), 纹波电压:1Vpp 耗电量:max 22.5mA |
环境条件 | 温度 -40℃~ +70℃ |
外壳防护/防爆等级 | IP67 / Exd IIC T4 Gb |
两线制接线 | 仪表供电和信号输出共用一根两芯屏蔽电缆线 |
电缆入口 | 2 个 M20*1.5 或 ½'NPT( 电缆直径 5--9mm) |
测量距离
下表列出不同类别被测介质与测量距离的关系
介质分组 | DK(ε) | 固体颗粒 | 液体 | 测量范围 |
1 | 1.4~16 | -冷凝气,如 N2CO2 | 3m(仅指同轴杆式探头) | |
2 | 1.6~19 | -塑料带粒子 -白灰石,特种水泥 -糖 | -液化气,如丙烷 -溶剂 -氟利昂 12/ 氟利昂 -棕榈油 | 25m |
3 | 1.9~25 | -普通水泥,石膏 | -矿物油,燃料 | 30m |
4 | 2.5~4 | -谷物,种子 -石头 -砂粒 | -苯,苯乙烯,甲苯 -呋喃 -萘 | 30m |
5 | 4~7 | -潮湿的石头,矿石 -盐 | -氯苯,氯仿 -纤维素喷雾 -异氰盐酸,本胺 | 30m |
6 | >7 | -金属粉末 -碳黑 -煤炭 | -含水液体 -酒精 -液氨 | 30m |

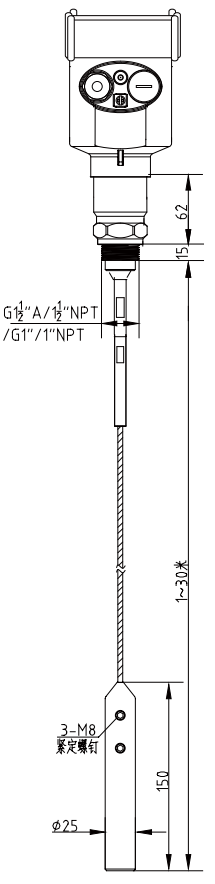

结构尺寸(单位mm)
表壳尺寸——RBRD51
