投入式导波型雷达液位计

易卖工控网（www.ymgk.com）提供”投入式导波型雷达液位计”，产品详情：品牌/厂家：奥科、型号：AK-LD、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

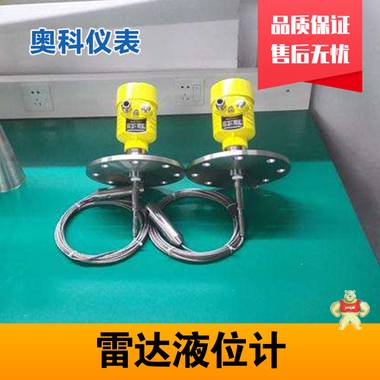

投入式导波型雷达液位计

江苏奥科仪表有限收购

T：0517-86919886/15261725556   柏经理

详细资料：

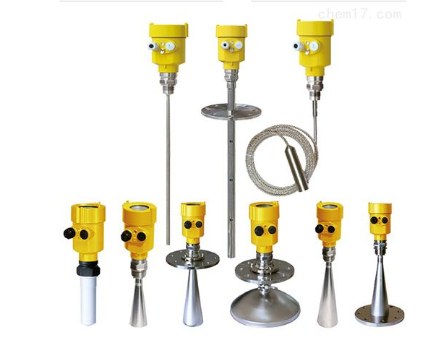

AK-LD系列雷达物位计是采用微波技术来检测料位的高科技产品，该料位仪利用微波具有穿透性好，对恶劣环境及被测物料适应性强等特点，采用世界上先进的大规模集成电路，利用雷达原理、数字信号处理技术和快速傅里叶变换（FFT）技术。采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有测距远（35米）、精度高等特点。

测量原理：

导波雷达物位计是基于时间行程原理的测量仪表，发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表 内的接收器接收，并将距离信号转化为物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和准确的测量。即使工况情况比较复杂，存在虚假回波，用z新的微处理技术和调试软件也可以准确的分析出物位的回波。

1、输入：
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别 出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与 脉冲的时间行程T成正比：D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为：L=E-D；
2、输出：
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动 使仪表适应测量环境。对应于4…20mA输出；

3、测量范围：
F-测量范围；E-空罐距离；B-顶部盲区；H-探头到罐壁的z小距离 顶部盲区是指物料z高料面与测量参考点之间的z小距离。 底部盲区是指缆绳z底部附近无法准确测量的一段距离。 顶部盲区和底部盲区之间是有效测量距离；
4、注意：只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物 位的可靠测量。

使用对象：
波雷达物位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪器主要技术指标达到或优于国内外同类产品,且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

投入式导波型雷达液位计价格特性与优势：
1、无盲区，高精度。
2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境影响。
4、安装简便，牢固耐用，免维护。
5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设定和编程。
6、测量灵敏，刷新速度快。
7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达300℃。

导波雷达物位计技术参数 ：
1、工作频率：100MHz-1.8GHz；
2、测量范围：缆式:0-35m杆式、同轴式:0-6m；
3、重复性：±3mm ；
4、分辨率：1mm；
5、采样：回波采样54次/s；
6、 响应速度：>0.2S（根据具体使用情况而定）；
7、精度： 8、输出电流信号：4-20mA ；
9、通讯接口：HART通讯协议；
10、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；
11、过程压力：-1～60bar ；
12、电源：24VDC（±10%）纹波电压:1Vpp；
13、耗电量：max22.5mA；
14、环境条件：温度:-40℃～+250℃；
15、外壳防护等级：IP68；
16、防爆等级：EXiaIICT6 ；
17、两线制接线：仪表供电和信号输出共用一根两芯电缆；
18、电缆入口：M20×1.5（电缆直径5～9mm）。

安装指导说明：
下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。

安装位置：
1、距离罐壁的距离建议为罐直径的1/6－1/4（至少300mm，混凝土罐至少400mm）；
2、不要安装在金属罐中间；
3、不要装在下料口处；
4、选择探头长度时，注意探头底部距罐底约大于30mm；
5、注意介质温度。

罐内障碍物：
1、安装时注意探头距离障碍至少200mm。
干扰的祛除：
1、干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果；
2、旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。
