液压油液位计厂商供应

易卖工控网（www.ymgk.com）提供”液压油液位计厂商供应”，产品详情：品牌/厂家：奥科、型号：AK-UHZ、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

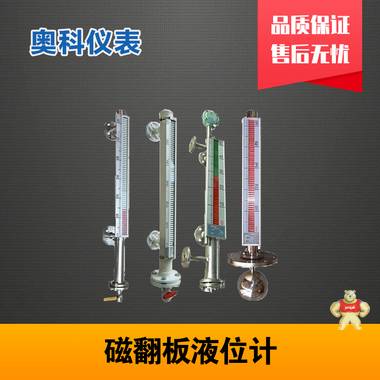

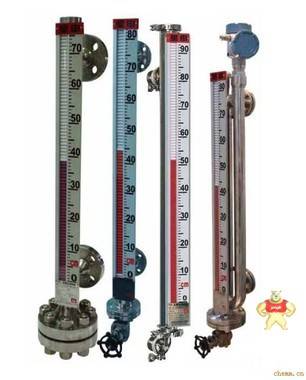

液压油液位计
江苏奥科仪表有限公司
T：0517-86919886/13915190011  柏经理

一、液压油液位计原理

（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的*磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。二相邻指示板轴向间距离为10mm，因此，液位指示误差为±10mm。

二、结构

三、性能参数

1. 测量范围：300mm～8000mm（＞8000mm）

2. 显示方式：1.现场直读; 2.上、下限报警(输出信号:常开/常闭、保持型)

3. 介质温度：-20℃～150℃、150℃～480℃

4. 测量精度：≤±10mm.

5. 介质密度：液位：ρ≥0.5g/cm3     界位：ρ1-ρ2≥0.25g/cm3

6. 公称压力：0～2.45Mpa、2.45Mpa～9.6Mpa

7. 防护等级：IP65

8. 电源引入口：M20×1.5（内螺纹）

9. 防爆形式、防爆标志:隔爆型:dIIBT4

四、特点

1、磁翻板液位计结构

液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。

2、上下限开关输出

利用磁性浮子随液位移动，使安装在液位计立管设定位置上的开关动作，实现开-关控制或报警。

3、液位计电远传

在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

五、安装

1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。

3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

6、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。
