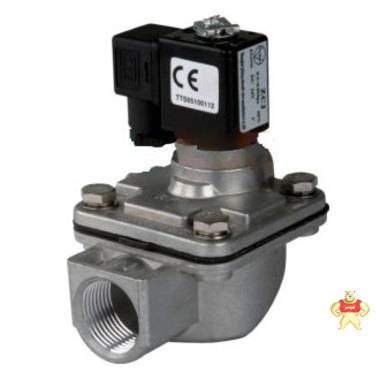

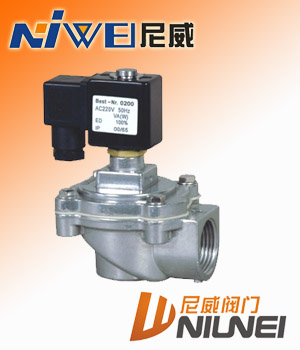

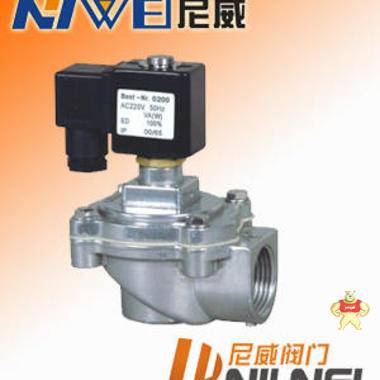

MDFZ直角式脉冲电磁阀

易卖工控网（www.ymgk.com）提供”MDFZ直角式脉冲电磁阀”，产品详情：品牌/厂家：尼威、型号：MDFZ、成色：全新、货期：期货 5天内发货、保修：365天，更多产品详情就上易卖工控网。

MDFZ直角式脉冲电磁阀


二、直角式脉冲电磁阀应用范围：

MDF直角式脉冲电磁阀是一种专为布袋式除尘器配套使用而设计的***电磁阀，它是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”，受脉冲喷吹控制仪输出信号的控制，对滤袋逐排(室)喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率，达到抖动布袋去尘目的。

三、直角式脉冲电磁阀主要技术参数：

型号规格：DN20～DN80
适用介质：气体
介质温度：0～+60℃
阀体材质：铝合金
控制方式：常闭
电源电压：DC24Ｖ、AC220Ｖ（其他定制）
工作电流：0.8A、0.23A
工作压力：0.4-0.6Mpa

四、直角式脉冲电磁阀工作原理：

膜片把直角式脉冲电磁阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，直角式脉冲电磁阀处于“关闭”状态；脉冲喷吹控制仪的电信号使直角式脉冲电磁阀动铁芯上移，阀后气室放气孔打开，后气室迅速失压，膜片上移，压缩空气通过阀输出口喷吹，脉冲电磁阀处于“开启”状态；脉冲喷吹控制仪电信号消失，直角式脉冲电磁阀动铁芯复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀的输出口，直角式脉冲电磁阀又处于“关闭”状态。

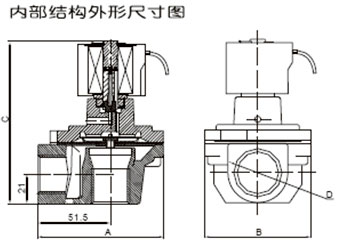

五、MDFZ直角式脉冲电磁阀安装尺寸：

型号	接口		宽度	A	B
	公制	螺纹
MDFZ20	20mm	G3/4”	80	88	128
MDFZ25	25mm	G1”	96	108	136
MDFZ40	40mm	G3/2”	112	131	180
MDFZ50	50mm	G2”	160	180	206
MDFZ65	65mm	G5/2”	188	204	226
MDFZ80	80mm	G3”	200	220	250
