线路35KV新款高压隔离开关GW9-35硅胶型

易卖工控网（www.ymgk.com）提供”线路35KV新款高压隔离开关GW9-35硅胶型”，产品详情：品牌/厂家：曙辰电气、型号：GW4-35、成色：全新、货期：现货 1天内发货、保修：365天，更多产品详情就上易卖工控网。

线路35KV新款高压隔离开关GW9-35硅胶型带避雷器、硅橡胶，是我厂针对原GW4开关存在的一系列问题，按现行的国家标准和国际标准改型设计而成的一种新型开关。开关本身带有接地闸刀能有效防止“带电挂地线和带地线合闸”等误操作，操作人员也不必再另接地线。该产品其电气性能和机械性能优良，是现行10-35KV级户外开关的更新产品。
适用范围
    开关用于三线交流50Hz电路，供有电压无负荷时分合电路之用。其基本使用条件如下：
    （1）海拔高度不超过3000m，环境温度不低于-40℃不高于+40℃。
    （2）风速不大于35mm/S，地震烈度不超过8度。
    （3）适应于大城市、工矿附近等污秽地区。
    （4）不适应于有燃烧和爆炸危险、有剧烈震动和冲动、有严重腐蚀金属和绝缘材料的化学物质的场所。

线路35KV新款高压隔离开关GW9-35硅胶型技术数据

产品用途及适用范围
1、GW4系列户外隔离开关适用于装置在户外高压配电设备线路上，供线路在有电压，无负载时做分合操动之用。
2、隔离开关适用于：
  （1）海拔不超过1000米；
  （2）周围介质温度不高于+40℃及不低于-30℃ 。注：海拔高度及周围介质温度不能满足上述条件时，可按GB311-64国家标准规定要求，使用此种隔离开关。
3、隔离开关不适用于：
  （1）有导电起化学作用气体，蒸气作用的场所；
  （2）有大量尘埃聚集的场所；
  （3）有火灾及爆炸危险的地方；
  （4）有剧烈震动或冲动的场所（如在电镐、挖土机旁等）。

线路35KV新款高压隔离开关GW9-35硅胶型结构简介

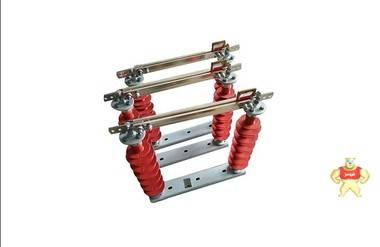

    GW4系列隔离开关是一种双柱式隔离开关，它是单极型。当三极使用时，极间用带轴机械连接起来、三极同步使用。
    GW4系列隔离开关由底座，绝缘支柱及导电部分组成。
    GW4系列隔离开关每极有两个瓷柱，分别装在底座两端轴承上，以交叉连杆连接（GW4系列隔离开关只有一个瓷柱装在底座一端轴承上，另一个瓷柱固定在底座的另一端）可以水平旋转。

安装说明

1、安装前打开木箱，按照“国家标准”检查产品，备件及随附的产品使用说明书，然后清除零件上的尘埃、污物、仔细擦瓷柱、接地螺钉及螺孔之表面，检查所有罗钉是紧固，后在所有导体的可动动接触部份涂上一层工业凡士林油。

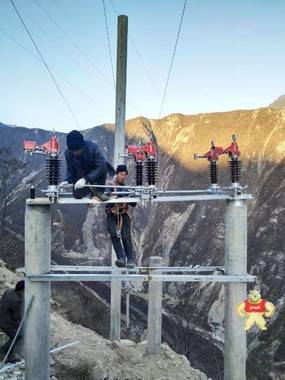

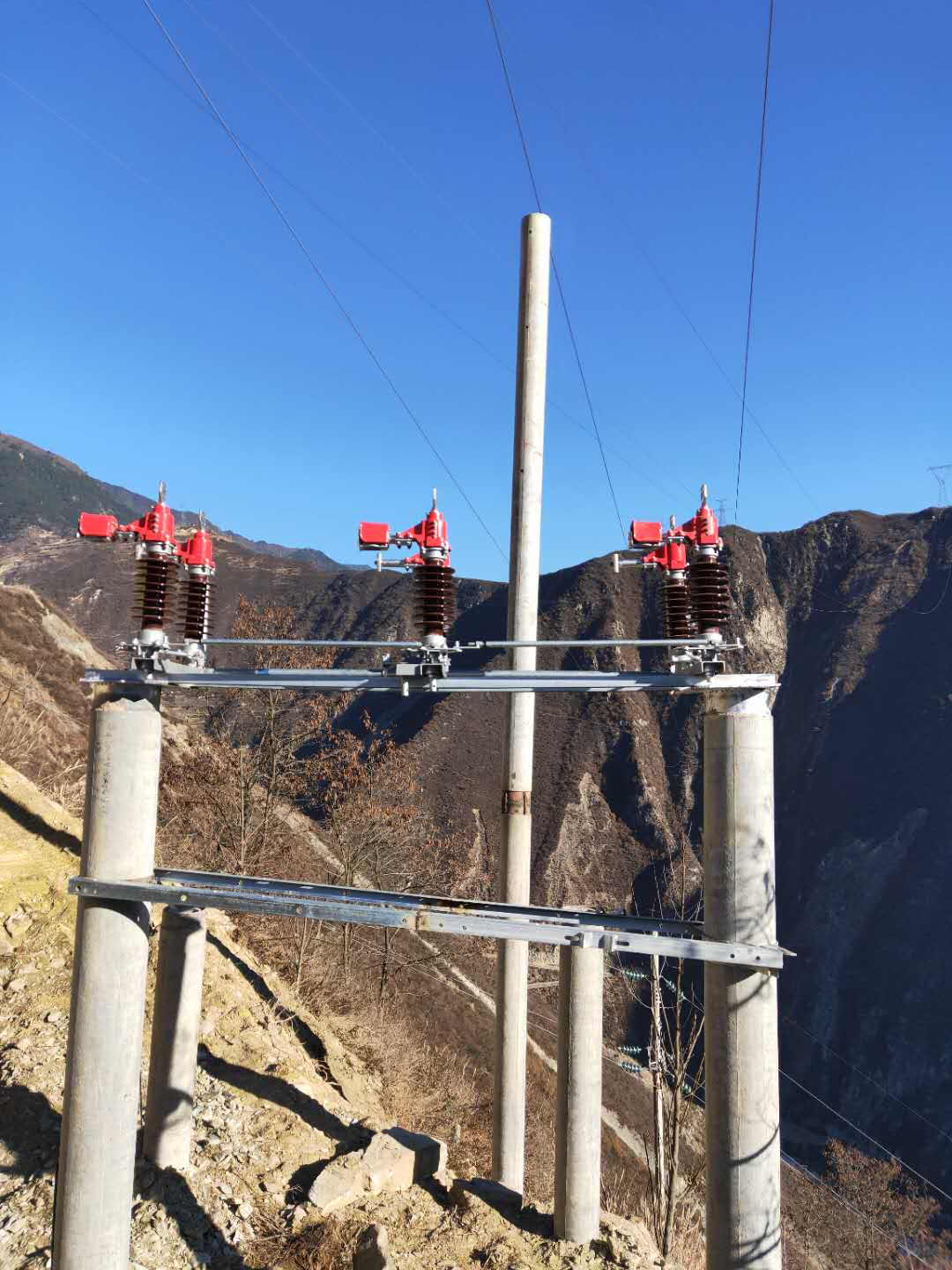

2、隔离开关应水平安装于铁架或其他支持物上，操作机构装于隔离开关之下方。
3、在安装前，根据隔离开关及操作机构的相对位置作出联动图解，以决定联接钢管的长度及联动臂的适当方位。
