分体式蒸汽流量计
江苏奥科仪表有限公司

蒸汽主要用孔板、涡街流量计等来测量，其中以涡街流量计更为常见，其主要用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。

产品：蒸汽流量计

用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。技术参数定制：请咨询 魏小峰

本公司将以***的产品、优惠的价格、优良的服务积极参与市场竞争，竭诚与各界朋友，新老客户诚信合作，共创辉煌。

显示

瞬时流量和累计流量

  顾名思义，瞬时流量为瞬间的流量速度，一般单位为m3/H,或者L/MIN等，累计流量就是流量累计起来的流量，一般单位为m3，L，T等。在一般流量计的显示屏上，一般有两排数据，上面是瞬时流量，下面为累计流量，瞬时流量会经常变化，累计流量再不清零的情况下，一般只会增加，不会减少。

有温压补偿的优点

  流量有体积流量和质量流量，相同质量的气体，当温度和压力变化时，体积会随之变化，而常用的流量仪表，涡轮，涡街，孔板等，都是测体积的流量计，所以当需要介质质量流量时，就需要加上温度和压力参数，通过计算得出质量或者标况流量。液体随着温度，压力的变化，体积不会发生太多变化，所以不需要温压补偿。

分体式蒸汽流量计 产品优势介绍

蒸汽计量表仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。蒸汽计量表即使同一口径流量表用于不同介质时，它的测量范围也是不一样的。蒸汽计量表实际可测的流量范围需要通过计算确定。检测元件移出型结构，对高温型 涡街流量计来说，有效降低了压电检测元件的工作温度，提高了检测元件的寿命和稳定性。缺点是信号损失比较严重，引起 涡街流量计下限流量增高，缩小了涡街流量计的范围度。

 蒸汽流量表

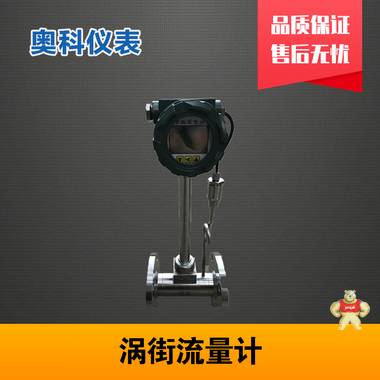

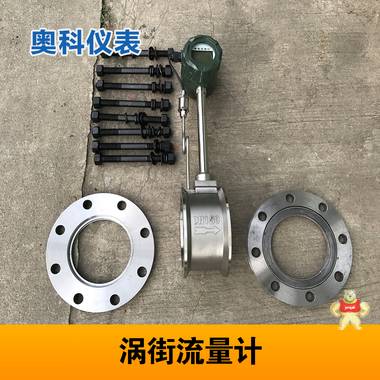

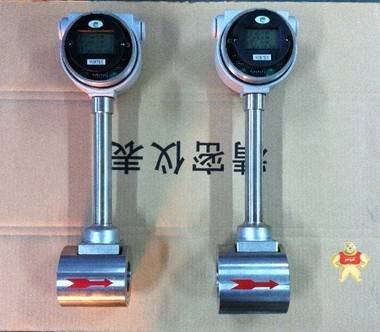

  蒸汽流量表常用的涡街流量计也称之为旋涡流量计或卡门涡街流量计 ，我公司综合吸收发达国家先进技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。


一、蒸汽流量表原理概述
的涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：
式中： 为旋涡的释放频率，单位为Hz；v为流过旋涡发生体的流体平均速度，单位为m/s；d为旋涡发生体特征宽度，单位为m；St为斯特劳哈尔数（Strouhal number），无量纲，它的数值范围为0.14－0.27。St是雷诺数的函数，。
当雷诺数Re在范围内，St值约为0.2。在测量中，要尽量满足流体的雷诺数在
 ，此时旋涡频率 。
由此，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式
 可以求出流量q，其中A为流体流过旋涡发生体的截面积。
二、特点
1、表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
2、 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
3、 全新的数字滤波和修正功能使流量测量更加精准可靠。
4、 电池供电型无需外接电源既可连续工作两年以上。
5、 全新点阵汉字液晶显示，使用操作更方便。

三、产品尺寸

四、技术指标
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65。

五、选型

产品资料

　　● 公称口径 DN25 — DN500

　　● 介质温度 - 40℃—+150℃ ； -40℃—+280℃ ； -40℃—+350℃ ； -40℃—+420℃（需选配传感头不断流拆装型）

　　● 精度等级 1.5级、1.0级 、0.5级、0.2级（需协议供货）

　　● 涡街可测流量范围 液体：0.4 m/s —10 m/s 气体、蒸汽：4m/s -- 70 m/s

　　● 放大器选择 温度补偿一体化智能数字显示型放大器（工况脉冲或RS485信号输出）

　　● 防爆等级 本安防爆型ExiaⅡCT4 隔爆型ExdⅡCT6

　　● 防护等级 IP54、IP65

　　● 表体材质 1Cr18Ni9Ti（其它材质协议供货）

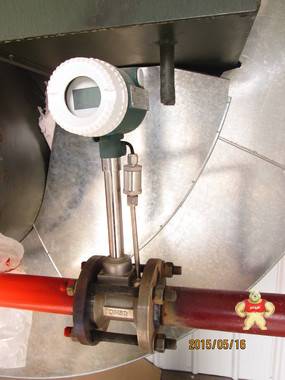

安装要求

流量计的直管段要求
  速度式流量计，需要一个稳定的流体状态，流体在通过弯管，扩经、缩径，泵阀之后，流体会发生紊乱，因而影响测量，所以这类流量计安装需要一定的直管段，来让流体稳定下来。一般来说至少需要保证前十后五，也就是流量计前端需要不少于十倍于管段直径的直管，流量计后端需要不少于五倍于管段直径的直管。如果前端是泵阀 ，影响会更大，所以直管的要求会更长。

 售后服务:

1、 本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换 。

2、客户的技术疑问，我们承诺在一个工作日内处理完毕。

3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。

4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
