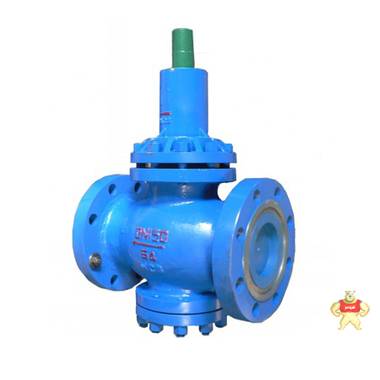

Y42X弹簧薄膜式减压阀
Y42X弹簧薄膜式减压阀 减压阀,薄膜式减压阀,弹簧式减压阀,弹簧薄膜式减压阀,Y42X

薄膜式减压阀型号:Y42X 薄膜式减压阀公称通径:15mm-500mm 薄膜式减压阀使用压力:1.6Mpa~10.0Mpa
薄膜式减压阀连接方式:法兰连接 薄膜式减压阀形式:弹簧式 薄膜式减压阀主要功能:起减压保护作用
薄膜式减压阀使用介质:水管道 薄膜式减压阀材质:碳钢.不锈钢  薄膜式减压阀标准:机械部标准或定做非标



弹簧薄膜式减压阀构特点:

本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
    本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
    本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。

弹簧薄膜式减压阀主要技术参数



公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
***进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃



弹簧薄膜式减压阀主要零件材料



零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn



弹簧薄膜式减压阀流量系数:



DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

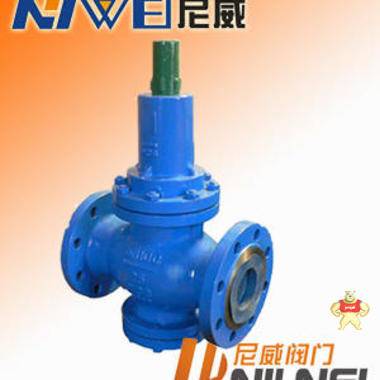

Y42X弹簧薄膜式减压阀 减压阀,薄膜式减压阀,弹簧式减压阀,弹簧薄膜式减压阀,Y42X

弹簧薄膜式减压阀主要外形尺寸:



型 号 公称压力PN(Mpa) 公称通径
DN(mm)
尺          寸 (mm)
L H1 H2 H D1 D2 Z-фd Kg
Y42X-16


1.6 20 160 89 220 105 75 55 4-14 11
25 180 101 335 115 85 65 4-14 13.5
32 200 107 345 135 100 78 4-18 17
40 220 113 370 145 110 85 4-18 20.5
50 250 120 370 160 125 100 4-18 23
65 280 125 370 180 145 120 4-18 26
80 310 140 460 195 160 135 8-18 38.5
100 350 150 520 215 180 155 8-18 40.5
125 400 190 560 245 210 185 8-18 56
150 450 205 580 280 240 210 8-22 90
200 550 220 630 335 295 265 12-22 106
250 600 270 750 405 355 320 12-25 145
300 800 310 780 460 410 375 12-25 330
350 850 390 850 520 470 435 16-25 505
400 900 420 925 580 525 480 16-30
Y42X-25 2.5 20 160 89 220 105 75 55 4-14 12
25 180 101 335 115 85 65 4-14 15
32 200 107 345 135 100 78 4-18 18.5
40 220 113 370 145 110 85 4-18 22
50 250 120 370 160 125 100 4-18 25
65 280 125 370 180 145 120 4-18 28
80 310 140 460 195 160 135 8-18 41
100 350 150 520 230 190 160 8-23 60
125 400 200 560 270 220 185 8-25 97
150 450 210 580 300 250 218 8-28 114
200 550 245 630 360 310 278 12-25 153



如有需要请参照以下减压阀调压步骤

  1关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境将调节螺钉按逆时针旋转至***上位置(相对***出口压力),然后关闭减压阀后闸阀;

  2慢慢开启减压阀前的闸阀至全开;

  3顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准),调整好后,将锁紧;

  4螺母锁紧打开减压阀后闸阀;

  5如在调整时出口压力高于设定压力,须从***步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:

减压阀选型时应注意口径,使用介质,阀前压力,阀后压力,阀后设定压力,***流量/每小时,确定阀门尺寸,连接方式,法兰标准,***

大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,***耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工

作原理,安装说明等相关技术资料.

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们 尼威阀门 公司的专家为您审核把关.
