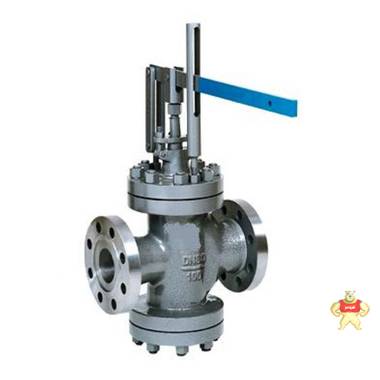

Y45H/Y杠杆式蒸汽减压阀

厂家直销，没有任何中间商赚差价

产品价格：: 价格面议

立即咨询：: 在线咨询 QQ咨询

品牌：: 尼威

型号：: Y45H/Y

成色：: 全新 | 保修365天

此商品已下架()

诚信认证：

在线客服

大家都在看

¥ 835.00

¥ 9000.00

产品分类

易卖工控网（www.ymgk.com）提供”Y45H/Y杠杆式蒸汽减压阀”，产品详情：品牌/厂家：尼威、型号：Y45H/Y、成色：全新、货期：期货 5天内发货、保修：365天，更多产品详情就上易卖工控网。

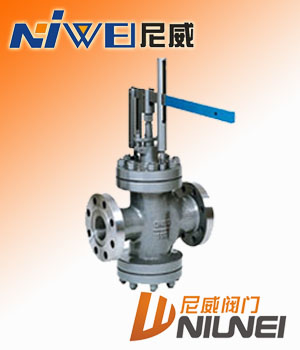

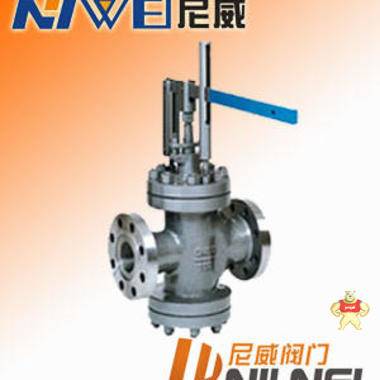

Y45H/Y杠杆式蒸汽减压阀
Y45H/Y杠杆式蒸汽减压阀减压阀,蒸汽减压阀,杠杆式减压阀,杠杆式蒸汽减压阀,Y45H

杠杆式减压阀型号：Y45H	杠杆式减压阀公称通径：15mm-500mm	杠杆式减压阀使用压力：1.6~10.0Mpa
杠杆式减压阀连接方式：法兰连接	杠杆式减压阀形式：杠杆式	杠杆式减压阀主要功能：起减压保护作用
杠杆式减压阀使用介质：蒸汽管道	杠杆式减压阀材质：不锈钢 .碳钢	杠杆式减压阀标准：机械部标准或定做非标

杠杆式蒸汽减压阀结构特点

    减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。
    本系列产品的减压比用到0.6较为合适。
    本产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。

杠杆式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力(Mpa)	2.4	3.75	6.0	9.6	15.0	24
密封试验压力(Mpa)	1.76	2.75	4.4	7.04	11.0	17.6
***进口压力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围(Mpa)	***佳减压比0.6
渗漏量	0.5%QMax
温量-压力等级	ANSI B16.34

杠杆式蒸汽减压阀主要零件材料

零件名称	零件材料
阀体阀盖底盖	WCB
阀座	304
阀瓣	2Cr13
阀杆	2Cr13
垫片	柔性石墨/1Cr18Ni9
导向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

杠杆式蒸汽减压阀v流量系数(Cv)

DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	20	25	50	60	70	110	150	230	420	540	710	1020

杠杆式蒸汽减压阀外形尺寸(PN1.6-4.0)

公称通径DN	外形尺寸
公称通径DN	L	L1	H	Hl	l
50	300	150	520	190	565
65	340	170	540	205	650
80	380	190	550	215	650
100	400	215	580	240	800
125	430	225	620	275	800
150	450	230	650	320	800
200	500	260	790	340	800
250	550	285	850	370	800
300	750	395	940	460	900
350	850	445	990	530	900
400	950	550	1120	660	1000
500	1130	680	1660	800	1000

杠杆式蒸汽减压阀外形尺寸 (PN6.4-16.0) 单位：mm

公称通径DN	外形尺寸
公称通径DN	L	L1	H	Hl	l
50	300	150	520	200	565
65	340	170	540	215	650
80	380	190	550	225	650
100	400	215	580	250	800
125	430	225	620	285	800
150	450	230	650	330	800
200	500	260	790	355	800
250	550	285	850	390	800
300	750	395	940	480	900
350	850	445	990	550	900
400	950	550	1120	700	1000
500	1130	680	1660	820	1000

如有需要请参照以下减压阀调压步骤

1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至***上位置（相对***出口压力），然后关闭减压阀后闸阀；

2慢慢开启减压阀前的闸阀至全开；

3顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧；

4螺母锁紧打开减压阀后闸阀；

5如在调整时出口压力高于设定压力，须从***步开始重新调整，即只能从低压向高压调。

减压阀订货注意事项：

减压阀选型时应注意口径,使用介质,阀前压力,阀后压力,阀后设定压力,***流量/每小时,确定阀门尺寸,连接方式,法兰标准,***

大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,***耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工

作原理,安装说明等相关技术资料.

当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们尼威阀门公司的专家为您审核把关.
