易卖工控网(www.ymgk.com)提供”雷达液位计安装指导”,产品详情:品牌/厂家:奥科、型号:AK-LD、成色:全新、货期:现货 1天内发货、保修:180天,更多产品详情就上易卖工控网。

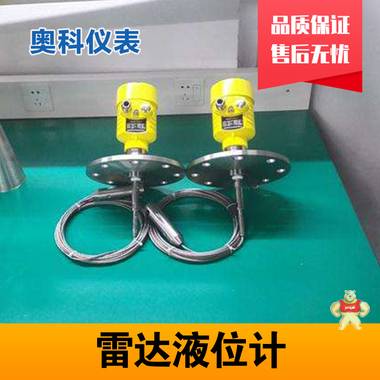

雷达液位计——江苏奥科仪表有限公司

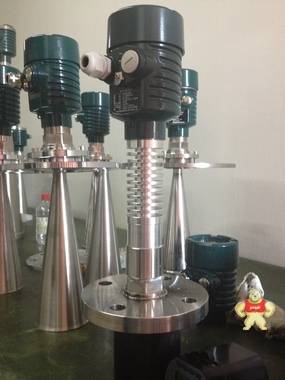

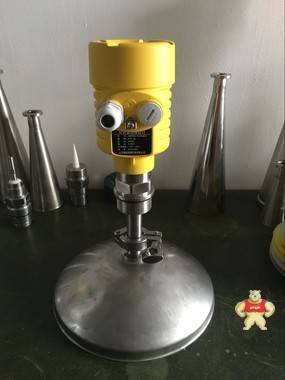

AK-LD雷达液位计,采用进口线路板和接线端子,选用高清液晶显示薄膜,选用***不锈钢雷达喇叭口,可选配防晃动316L金属固定支架和配套法兰盘安装,做工精细,品质精湛,精密测量密封罐内的水、油、气、固定等物位值。是我公司生产的一种基于时间行程原理的物位测量仪表,雷达波以光速运行,运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号,当脉冲遇到物料表面时反射回来被仪表内的接收器接收,并将距离信号转化为物位信号。因此,雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。
智能型雷达液位计分为高频雷达液位计和低频雷达液位计,分为导波雷达液位计(接触式)和喇叭口雷达液位计(非接触式),不同的智能雷达液位计有不同的特点和技术参数及不同的应用场合,如果需要了解它们,可以直接去雷达液位计列表去看不同类型的应用场合。
如何提高雷达液位计计量精度:
液位介质特性对测量范围有一定影响,介电常数较小的液体,对FEDR00D10雷达液位计的测量距离影响大,使测量范围缩小; 介电常数较大的液体,对雷达液位计的测量距离影响小,使测量范围增大。随着石油化工行业的不断发展,雷达液位计也在不断的改进。为了适应各种使用环境的特殊要求,雷达液位计都实行了系列化设计。根据不同的测量精度要求,可以选用工业控制级雷达液位计或者贸易计量级雷达液位计。根据雷达液位计的特点,则可以得出FEDRD1000系列雷达液位计适合应用于安装使用方便、工作环境恶劣、一般机械仪表难以适用、精度要求高的场所的结论。其适用范围包括以下场合:
1、雷达液位计可用于易燃、易爆、强腐蚀性等介质的液位测量,特别适用于大型立罐和球罐等测量。
2、雷达液位计适用于从真空到几兆帕的压力,从零下到200 ℃的过程温度到采用高温天线时可达400 ℃。
3、仪表的精度分为工业测量级和计量级精度,可满足不同测量要求和计量的要求。
4、采用不同的安装方式来满足球罐、拱顶罐、内浮顶罐和外浮顶罐的测量要求。
特点:
·波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性
·几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响
·严重粉尘环境对高频物位计工作影响不大
·波长更短,对在倾斜的固体表面有更好的反射
·测量盲区更小,对于小罐测量也会取得良好的效果
·高信噪比,即使在波动的情况下也能获得更优的性能
·高频率,是测量固体和低介电常数介质的优选
技术参数:
1.基本参数:
①仪表部分
环境温度:-20-60℃
供电电源:AC 220V±10% 50Hz
测量精度:0.5% 功 耗:≤3W
模拟输出:4-20mA, 负载能力≤550Ω
继电器输出:4 组继电器转换接点(AC 220V 2A)
安装方式:盘装开孔152 (宽) ×76 (高) 壁挂尺寸210(宽) × 280 (长) ×110(厚)
②探极部分
介质温度:-40-240℃
传输距离:传感器和仪表之间的信号传输距离小于1.2km
探极种类:棒式、缆式、同轴式、重型缆式
安装尺寸:G1.5 管螺纹
仓内压力:小于4MPa
③通用电容式物位计
实现了电容式物位计进料一次完成标定的简易操作;从而 实现了物位测量的强功能与易操作的完美结合,充分体现了 我司与时俱进的创新精神和能力。它由传感器和二次仪表两部份组成。传感器放在料仓顶,探极垂直伸进料仓内,二次仪表放在其他合适的地方。传感器把物位的变化转变成与之对应的电脉冲信号,远传给二次仪表处理,再用光柱显示物 位高度,并有高/低限报警和 4~20mA 变送输出,适用于液体/固体物料作物位高度显示、报警、控制和远传显示或 组成系统。
工作电源:AC220V±10% 或 DC24V
功耗: 5W 显示方式:光柱显示
测量精度:≤±1% F·S
传感器防护等级:IP65
仪表工作环境温度: -40~45℃
探极工作(介质)温度: 普通型: -20~60℃
中温型: -40~200℃ 高温型: -40~800℃
介质压力: 压力型≤3MPa(其余型号为常压)
传感器与二次仪表的连线及距离:距离 <200m,用直径1.5mm 以上的导线(是双绞线)连接,每条导线电阻应小于3 欧姆
检测范围: ≤11000p
报警输出方式:两组继电器常开、常闭触点,对应高、低两点输出,分别可选物位的 90%、80%、70% 和 30%、20%、10% ,出厂是置于80%和20%处。(触点容量AC250V,0.3A;DC28V,0.5A;电阻负载)
变送输出:4~20mA
2.外形尺寸:
3.雷达液位计选型:
防爆 |
P标准型(非防爆) |
I本安型(Exia ⅡC T6 Ga) |
D本安型+隔爆型 |
过程连接 |
A 法兰 DN 50 PN 16 C 型 |
E 法兰 DN 80 PN 16 C 型 |
F 法兰 DN 100 PN 16 C 型 |
Y 特殊约定 |
天线型式/材料 |
A DN50导波管/不锈钢304(单价:每米) |
B DN80导波管/不锈钢304(单价:每米) |
C DN100导波管/不锈钢304(单价:每米) |
密封/过程温度 |
P 普通密封/-40—— +100℃ |
G 高温密封/-40—— +250℃ 带散热片 |
电子单元 |
2(4-20)mA/24V DC两线制 |
3(4-20)mA/24V DC/HART两线制 |
4(4-20)mA/24V DC/HART四线制 |
5(4-20)mA/220V AC/HART四线制 |
外壳防护等级 |
G 不锈钢 304/IP67 |
L 铝/IP67 |
电缆进线 |
M M20×1.5 |
N ½″NPT |
现场显示/编程 |
A 带 |
X 不带 |
安装须知:
