AK-LUGB蒸汽管道流量计
厂家直销，售后无忧！！！AK-LUGB蒸汽管道流量计
易卖工控网（www.ymgk.com）提供”AK-LUGB蒸汽管道流量计”，产品详情：品牌/厂家：奥科、型号：AK-LUGB、成色：全新、货期：现货 1天内发货、保修：180天，更多产品详情就上易卖工控网。

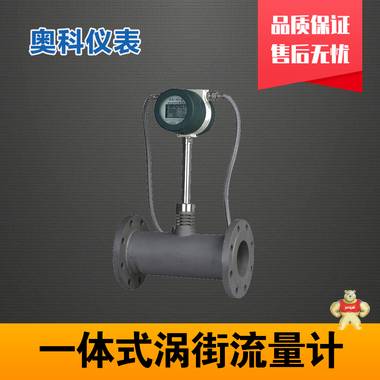

AK-LUGB蒸汽管道流量计
江苏奥科仪表有限公司
T：0517-86919886/13915190011 柏经理

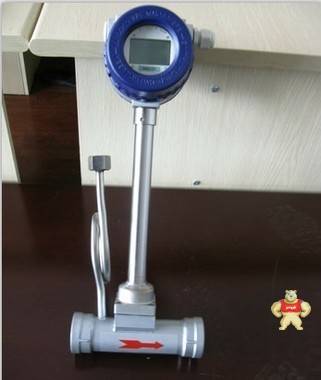

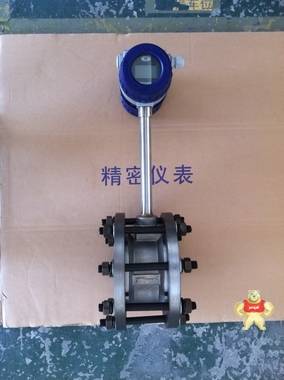

(1)DN65蒸汽管道流量表结构简单牢固，安装维护方便。
(2)适用流体种类多，如液体、气体、蒸汽以及部分混相流体。
(3)与差压式、浮子式流量计比较，***度较高，一般可达±1%R左右。
(4)范围宽度达10：1或20：1。
(5)压损小，约为孔板流量计的1/2~1/4。
(6)输出与流量成正比的脉冲信号，适用于总量计量，无零点迁移。
(7)在一定雷诺数范围内，输出频率信号不受流体物性(密度、黏度)和组分影响，仪表系数仅与旋涡发生体及管道的形状尺寸有关，可以在一种典型介质中校验而适用于各种介质.如图所示。
(8)可针对不同对象选用相应的旋涡检测技术。
局限性:
(1DN65蒸汽管道流量表
不适用于低雷诺数(Ren≤2×104)测量，在高黏度、低流速、小口径情况下应用受到限制。
(2)管道有振动的场所应选用耐振检测方式的仪表。
(3)旋涡分离的稳定性受到沈速分布畸变和旋转流的影响，应根据上游侧不同形式的阻流件配置足够长的直管段，一般可参照节流式差压流量计的直管段长度要求安装。
(4)与涡轮流量计相比，仪表系数较低，分辨率低，且口径越大越低，一般应用于中小口径(DN25~DN300)。
(5)仪表在脉动流、混相流中应用尚缺试验数据。
压缩空气流量计的选型和使用是用好流量计的关键环节。目前国内压缩空气流量计使用情况不是很理想的主要原因是选型不当，使流量计没有工作于仪表流量范围的中、上区域(仪表信号质量好，***度高，具有较好的抗振动性能)，有些由于管道没有充满介质，用户不愿意缩管，甚至超出了所选流量计的使用范围
现场显示型
★累计流量：八位数字，小数点后面3位有效数字。
★瞬时流量：六位数字，可显示出每升的变化。
★显示精度：±1个显示单位。
★信号输出：脉冲输出：1－3KHz＋12－24VDC
★电流输出：4－20mA ＋24VDC（两线制）。
★锂电池供电。低压时有欠压指示，隔爆型。
★小信号切除功能。
脉冲输出型
★工作电压：＋12VDC或＋24VDC两种
★信号传输距离：小于250米。
★输出信号：方波信号
★幅值：＋12VDC供电幅值大约为10V。
＋24VDC供电幅值大约为20V。
★安装：螺纹或法兰
★接线：对外引线为三根红接正电源，白线为脉冲输出，屏蔽接地。
电流输出型
★工作电压：外供电＋24VDC（两线制）
★输出信号：4－20mA或1－5V，
★信号传输距离：小于250米。
★安装：螺纹或法兰
★接线：对外引线为红线和白线。红线为电源线，白线为信号线。
分体远传显示型
★工作电压：外电源供电220VAC
★信号传输距离：小于250米
★显示仪瞬时四位：累计总量8位显示
★显示仪尺寸：横式：160mm×80mm
★竖式：80mm×160mm
★显示仪带4－20mA输出并能与计算机连
配线设计

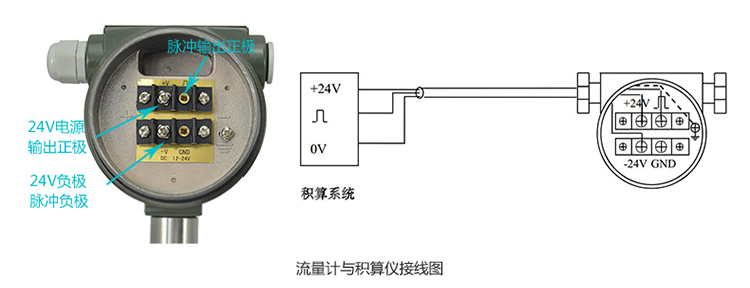

一. 输出频率信号的三线制涡街流量计配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图
二.输出标准4~20mA电流信号的两线制dn65涡街流量计配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图
三．带RS-485通讯接口功能的dn65涡街流量计配线设计

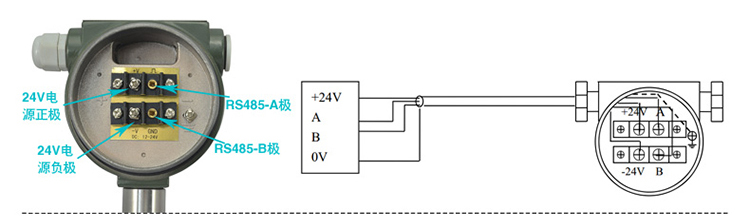

带RS-485通讯功能的dn65涡街流量计采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图

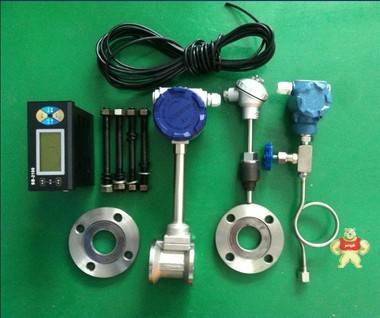

AK-LUGB蒸汽管道流量计的技术参数：
公称通径(mm) | 15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式) |
公称压力(MPa) | DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货) |
介质温度(℃) | 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货） |
本体材料 | 1Cr18Ni9Ti，(其它材料协议供货) |
允许振动加速度 | 压电式:0.2g 电容式:1.0～2.0g |
***度 | ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
范围度 | 1：6～1：30 |
供电电压 | 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池 |
输出信号 | 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA |
压力损失系数 | 符合JB/T9249标准 Cd≤2.4 |
防爆标志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防护等级 | 普通型IP65 潜水型 IP68 |
环境条件 | 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa |
适用介质 | 气体、液体、蒸汽 |
传输距离 | 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω |
蒸汽管道流量计的概述及原理：
涡街流量计的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比"。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。
当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街"。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。
 |
旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部（或后面）的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大，滤波限幅和触发整形处理后，输出频率与旋涡分离频率相同的方波电压脉冲信号。该信号再送到就地显示仪，传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。
蒸汽流量计选型表：
产品选型1.参比条件下蒸汽流量传感器工况流量范围表1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
| 仪表口径(mm) | 液体 | 气体 | ||
| 测量范围(m3/h) | 输出频率范(Hz) | 测量范围(m3/h) | 输出频率范围(Hz) | |
| 15 | 0.4～4 | 40～400 | 2.8～12 | 278～1190 |
| 20 | 0.7～7 | 26～260 | 6～30 | 226～1130 |
| 25 | 1～10 | 21～210 | 8.8～55 | 190～1140 |
| 32 | 1.5～15 | 15～150 | 15～140 | 126～1036 |
| 40 | 2.5～25 | 13～130 | 25～205 | 140～1040 |
| 50 | 3.5～45 | 9～190 | 35～350 | 94～1020 |
| 65 | 5.5～75 | 6.7～91 | 60～600 | 73～730 |
| 80 | 8.5～110 | 4.1～82 | 86～860 | 55～690 |
| 100 | 16～180 | 4.7～69 | 130～1300 | 42～536 |
| 125 | 25～270 | 4.3～49 | 220～2200 | 38～380 |
| 150 | 35～350 | 2.8～43 | 350～4000 | 33～330 |
| 200 | 65～650 | 2～31 | 560～8000 | 22～315 |
| 250 | 95～950 | 1.5～25 | 890～11000 | 18～221 |
| 300 | 150～1500 | 1.2～24 | 1360～18000 | 16～213 |
| -300 | 150～1500 | 5.5～87 | 1560～15600 | 85～880 |
| -400 | 180～3000 | 5.6～87 | 2750～27000 | 85～880 |
| -500 | 300～4500 | 5.6～88 | 4300～43000 | 85～880 |
| -600 | 450～6500 | 5.7～89 | 6100～61000 | 85～880 |
| -800 | 750～10000 | 5.7～88 | 11000～110000 | 85～880 |
| -1000 | 1200～1700 | 5.8～88 | 17000～170000 | 85～880 |
| >(1000) | 协议 | 协议 | ||

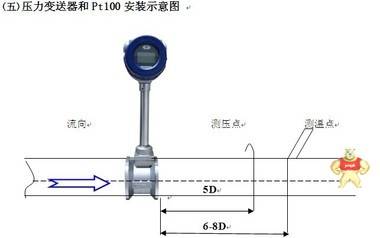

蒸汽流量计安装对直管段的要求：
1、安装前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。zui好用等径的管道（或旁通管）代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。
2、用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接
3、安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。
接地的要求：
涡街式蒸汽流量计应可靠接地，周围不能有强电流电机
