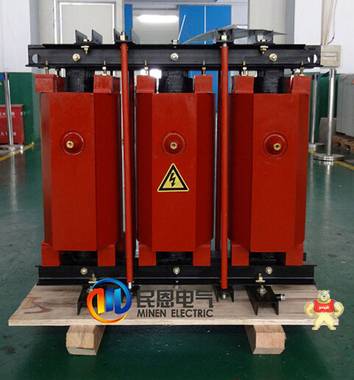

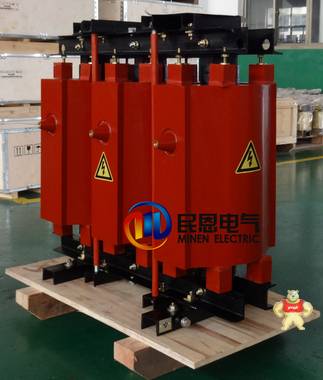

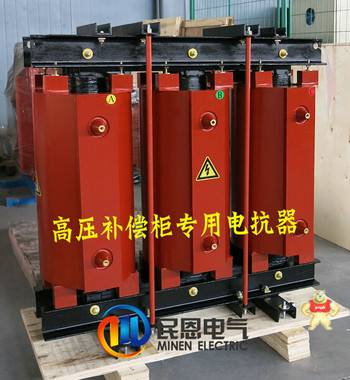

10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar
  • 10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar
  • 10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar
  • 10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar

10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar

产品价格:
¥ 5130.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
民恩
号:
CKSC-15/10-6%
色:
全新 | 保修365天

此商品已下架(提示)

诚信认证:
在线客服
产品分类

易卖工控网(www.ymgk.com)提供”10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar”,产品详情:品牌/厂家:民恩、型号:CKSC-15/10-6%、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。


民恩公司高压串联电抗器有多种规格,可以根据用户不同要求定制. 以下为250kvar并联电容器组配套的串联电抗器CKSC-15/10-6详细配置参数,此种电抗器为10KV用于高压电容无功补偿柜配套使用可以有效滤除5次7次谐波,电抗率为6%;我公司可以根据客户要求设计加工,以下是此型号电抗器的详细参数供您参考!

买前须知:
一、上海民恩电气有限公司所售所有产品均为现货,保证质量,保证性能;开具17%增值税发票请联系客服!

二、购买前请核对技术参数,文中产品描述的产品标准技术参数为:

1) 电抗器名称:三相干式低压串联电抗器CKSC-15/10-6

2) 系统电压:10KV (如系统电压非常规请备注说明)频率:50HZ

2)  匹配电容器额定电压:11KV,12KV,11√3

3) 为标题标注CKSG,CKSC系列产品

4) 标注电抗率为6%,主要抑制5次,7次,11次以上谐波

5) 所发布价格为铝线包价格(即铝漆包线,出线端为铜端),如需要铜线包价格请联系工作人员,谢谢!

6)此型号电抗器其他技术参数请您咨询公司销售人员!

如有技术疑问或方案设计,请联系我们;也可发短信或打电话。

三、产品货期:

公司常规型号有库存,如需非标定做,交货周期一般在5-7个工作日,具体根据型号及数量来决定!

四、运输方式:

由于电气产品较重,走快递费用高容易损坏,一般以物流为主(合作物流有德邦,华宇,佳吉,以及其他物流专线等)。如需批量订购请联系销售人员修改物流费用,如需指定运输公司,具体双方协商。

五、产品包装:

公司产品为厚实木箱包装,首先将电抗器用吊车轻放到托盘之上固定;然后在缠绕防尘膜套之后将外箱合住封闭;保证运输过程不会出现损坏。

六、产品售后:

公司产品安装国家标准质保一年,质保期内产品本身质量问题公司负责更换新品。公司提供技术支持,技术指导安装等服务。

CKSC-15/10-6高压串联电抗器产品性能参数

1

依据标准:JB/T5346-1998串联电抗器标准

2

电抗器型号:CKSG-15/10-6,CKSC-15/10-6

3

品牌:上海民恩

4

电抗器额定容量:15kVar

5

相数:三相

6

频率:50HZ/60HZ

7

系统额定电压:10KV

8

配套电容器额定电压:  11/√3KV(额定电压可根据客户实际情况选择)

9

配套电容器额定容量: 250kvar

10

电容器频率:50HZ/60HZ

11

额定电抗率: 6%

12

额定电流:13.12A

13

***工作电流 : 17.7A

21

同容量不同电压电抗器型号:CKSG-15/6-6,CKSG-15/11-6等

15

噪声: 小于52dBA

16

额定电流时的温升:小于65K

17

***工作电流时的温升:小于95K

18

绝缘水平:LI-75-AC-42

19

耐压:42000V

20

绝缘材料耐热等级: F级

21

冷却方式:AN

22

使用条件:户内

23

海拔高度: 2000m

24

环境温度:-25℃~+45℃

25

外形尺寸:830L*400W*700H

26

安装孔尺寸:500A*350B

27

单位:mm

28

电抗器包装:厚实木箱包装

29

电抗器性能:高性能产品

30

电抗器材质:铜芯、铝芯(客户选择定制)

31

电抗器售后:国家三包1年服务,免费提供技术支持,安装指导

32

设计加工周期:7个工作日




CKSC-15/10-6高压串联电抗器作用:10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar
高压铁芯串联电抗器与并联电容器组相串联,具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能,适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所。

高压串联电抗器尺寸图:


CKSC-15/10-6高压串联电抗器结构特点:10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar
1. 该电抗器分为三相和单相两种,均为环氧浇注式。
2. 铁芯采用推荐低损耗冷轧取向硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行时低温升低噪声的性能。
3. 线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用F级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度好,能耐受大电流冲击和冷热冲击而不裂开。
4. 环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行。
5. 线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

CKSC-15/10-6高压串联电抗器使用条件:10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar
1. 海拔高度不超过2000米。
2. 运行环境温度-25℃~+45℃,相对湿度不超过93%。
3. 周围无有害气体,无易燃易爆物品。
4. 周围环境应有良好的通风条件。
5. 绝缘等级:F级
6. 过载能力:≤1.35倍下连续运行
7. 电抗器相与相之间不平横度不大于±3%,电感量误差控制在+3%以内。
8. 绝缘水平:LI75AC42kV

CKSC-15/10-6高压串联电抗器型号含义:10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar


CKSC-15/10-6高压串联电抗器订货时需提供的参数: 10KV系统CKSC-15/10-6串联电抗器CKSC-15/10-6%配电容器250kvar

1.电抗器的额定容量;

2.系统额定电压及频率;

3.电容器端电压;

4.电抗器额定电抗或电抗率;

5.额定电流及***连续电流;

6.高压并联电容器额定容量;

7.其它特殊要求

部分高压串联电抗器型号规格及尺寸参数:(此参数为6%电抗率电抗器型号尺寸,常规使用电抗率有6%,7%,12%,14%等)
