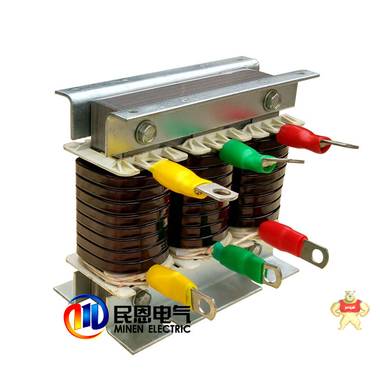

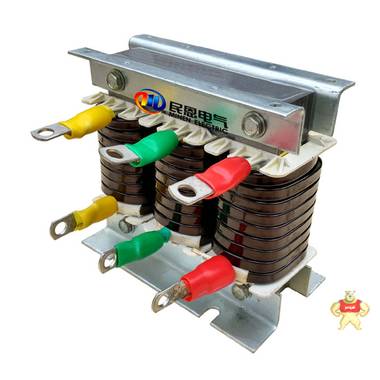

0.75KW变频器配套专用三相串联输出电抗器5A出线推广现货促销

易卖工控网（www.ymgk.com）提供”0.75KW变频器配套专用三相串联输出电抗器5A出线推广现货促销”，产品详情：品牌/厂家：民恩、型号：SDK-5A、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

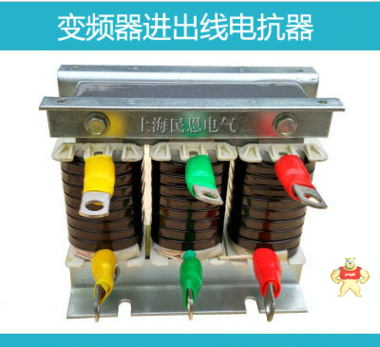

变频器专用输出电抗器

一．产品概述
SDK输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。输出交流电抗器补偿长电缆的电容性电荷反转电流，用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。降低电机的噪音，降低涡流损耗、降低输入高次谐波造成的漏电流、保护变频器内部的功率开关器件。

二．产品型号说明

三．结构特点

1. 铁心采用推荐低损耗冷轧硅钢片，铁心柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，气隙间及铁饼与铁轭间采用耐高温高强度粘接剂粘接，以保证电抗气隙在运行过程中不发生变化，同时有效减少铁芯饼之间的震动，从而降低噪音。
2. 线圈采用F/H级绝缘系统，有良好的绝缘性能和耐温性能。
3. 电抗器采用整体真空压力浸漆工艺，经高温热烘固化后产品整体机械强度高，防潮性能好；产品在运行中大大降低了噪声和振动，有效提高了产品长期运行的可靠性。
4. 温升低,损耗小。

四．性能参数
1.  额定工作电压：380V/50Hz或660V/50Hz
2.  额定工作电流：5A至1600A@40℃
3.  抗电强度：铁芯－绕组 3500VAC/50Hz/10mA/10s无飞弧击穿
4.  绝缘电阻：>100MΩ
5.  电抗器噪音：<65dB
6.  防护等级： IP00
7.  绝缘等级： F/H级
8.  产品执行标准：GB10229-88电抗器 /JB9644-1999半导体电气传动用电抗器

五．接线方式

六. 外形尺寸图

交流输出电抗器型号及参数：（选型参考对照表，准确尺寸请咨询客服人员）

产品售后服务

承蒙您惠购民恩产品，谨致谢意！
上海民恩电气有限公司郑重承诺：产品保修服务自购买之日起生效（以真实购买产品发票所记载的日期或者合同签订日期为准）为了保护您的合法权益，免除您购机的后顾之忧，上海民恩电气有限公司向您作出以下标准保修服务承诺，并在您需要时依此向您提供服务。

标准保修服务承诺：

1. 您所购买的民恩产品自您购买之日起享受以下保修服务：

您所购买的产品在一周之内出现质量问题，公司免费为您更换产品。

您所购买的产品在一年之内出现产品质量问题，将为您免费维修或者更换新品。本产品保修期为一年。

上海民恩电气有限公司的正常营业时间是：

每周一至周五上午 8：00-12：00 / 下午 13:30-17:30。当您所购买的产品需要维修服务时我们将在收到产品后3个工作日内给您答复。

3. 由于公司产品订货均需要一定周期，因而由于缺货原因导致无法在规定工作日内完成维修的，将会与您协商解决。

4. 不属于免费保修义务的情形：
属于下列情况的故障或损坏，无论是否在免费保修期限内，均不在免费保修之列。

非产品本身质量问题（人为操作失误、没有按照说明书要求操作等）

输出电抗器，英文名为“Output Reactor” ，主要应用于工业自动化系统工程中，特别是使用变频器的场合，用于延长变频器的有效传输距离，有效抑制变频器的IGBT模块开关时产生的瞬间高压

1输出电抗器的类型编辑

1.2、铁氧体式输出电抗器
