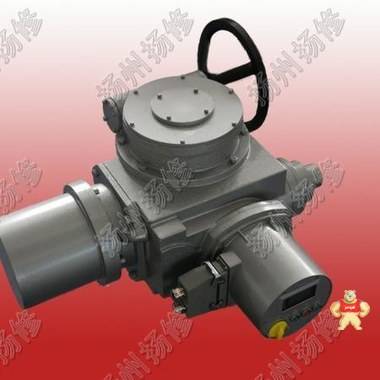

扬修电力F-DZW250智能型多回转电动执行器
本产品为厂家直销,没有任何中间商赚差价
易卖工控网(www.ymgk.com)提供”扬修电力F-DZW250智能型多回转电动执行器”,产品详情:品牌/厂家:电修、型号:F-DZW250、成色:全新、货期:现货 1天内发货、保修:365天,更多产品详情就上易卖工控网。
F-DZW系列多回转电动执行机构
F-DZW系列多回转电动执行机构,是阀门实现开启、关闭或调节控制的驱动设备。Z型电动执行机构适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。
本系列电动执行机构具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。
型号主要有:F-DZW10,F-DZW20,F-DZW30,,F-DZW45,F-DZW60,F-DZW90,F-DZW120,F-DZW180,F-DZW250,F-DZW350,F-DZW500,
F-DZW系列非侵入式智能型电动执行器
1、全中文显示:执行器视窗采用高清晰LCD数字、全中文及标识符液晶显示屏。
2、相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。
3、缺相保护:具有电源缺相和输出缺相保护功能。
4、非侵入式:就地操作器件采用非接触感应元件,现场调试无需打开罩壳。
5、人机界面:采用高清晰度、高对比度的LCD显示、内含背景灯、全中文,方便用户设置与调试。
6、遥控:使用红外遥控器可对特殊安装位置的执行器进行调试、操作或参数设置与查询。
7、***定位:准确的阀门定位,采用数字传感器对阀门位置进行***检测。
8、控制模式:常规远方控制信号采用4~20mA模拟量信号控制,提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。
9、信号自由组态:最多可输出6路接点信号工用户选择使用,每一路信号可自由定义。
10、自诊断:强大的故障自诊断功能,方便及时处理故障。
11、总线技术:具有Profibus、Modbus和工业以太网等多种总线通讯模块。
12、远程诊断:具有在线远程诊断功能。
型号规格 | 公称转矩(N·m) | 公称推力(KN) | ***阀杆直径(mm) | ***转圈数(圈) | 手动 速比 | 输出转速(r/min) | 电机功率(KW) | 参考重量(Kg) |
Z5 | 50 | 20 | 28 | 50 | 1:1 | 12 | 0.12 | 28 |
Z10 | 100 | 40 | 28 | 50 | 1:1 | 24/36 | 0.25/0.37 | 45 |
Z15 | 150 | 24/36 | 0.37/0.55 | 50 | ||||
Z20 | 200 | 100 | 40 | 50 | 1:1 | 18/24 | 0.37/0.55 | 55 |
Z30 | 300 | 18/24 | 0.55/0.75 | 58 | ||||
Z45 | 450 | 150 | 48 | 120 | 1:1 (20:1) | 24/36 | 1.1/1.5 | 110 |
Z60 | 600 | 24/36 | 1.5/2.2 | 120 | ||||
Z90 | 900 | 200 | 60 | 120 | 1:1 (25:1) | 24/36 | 2.2/3 | 139 |
Z120 | 1200 | 24/36 | 3/4 | 142 | ||||
Z180 | 1800 | 325 | 70 | 150 | 22.5:1 | 18/24 | 4/5.5 | 250 |
Z250 | 2500 | 18/24 | 5.5/7.5 | 255 | ||||
Z350 | 3500 | 700 | 80 | 150 | 20:1 | 18/24 | 7.5/10 | 430 |
Z500 | 5000 | 18/24 | 10/15 | 440 | ||||
Z800 | 8000 | 1000 | 180 | 90:1 | 12 | 13 | 800 | |
Z1000 | 10000 | 100 | 15 | 820 |
