概述

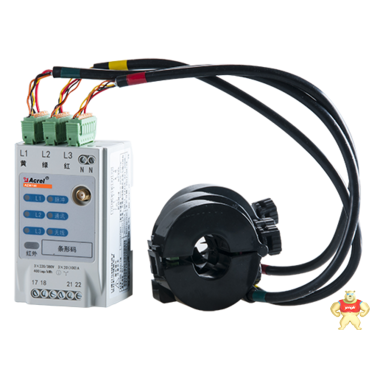

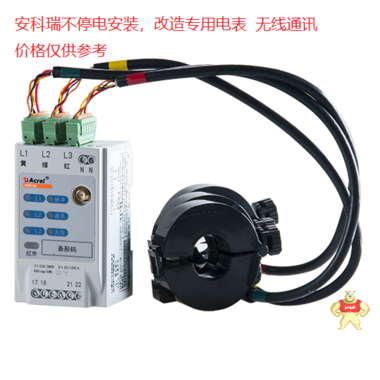

  AEW100无线计量模块主要用于计量低压网络的三相有功电能,具有RS485通讯和470MHz无线通讯功能,方便用户进行用电监测、集抄和管理。产品具有精度高、体积小、安装方便等优点。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。



2 主要功能

功能

功能说明

AEW100

电能计量

有功电能计量(正、反向)

电量测量

U、I

P、Q、S、PF、F

脉冲输出

有功脉冲输出

LED指示

(L1、L2、L3)取电显示、脉冲、通讯、无线状态指示

通讯

470MHz无线传输

红外通讯

RS485接口,同时支持Modbus、DL/T645-07

(■:标配;□:可选)



3 技术参数

3.1 电气特性

电压输入

额定电压

3×220/380V,3×380V

参比频率

50Hz

功耗

<2VA(每相)

电流输入

输入电流

100A、 200A、400A

起动电流

0.004Ib

功耗

<2VA (***电流)

测量性能

符合标准

GB/T17215.321-2008

有功电能精度

1级

脉冲

脉冲宽度

80±20ms

脉冲常数

400imp/kWh,200imp/kWh,100imp/kWh

通信

无线

470MHz无线传输,空旷时最远传输距离:1km

红外通讯

波特率固定为1200

接口

RS485(A+、B-)

介质

屏蔽双绞线

协议

MODBUS-RTU,DL/T645-07



3. 2 环境条件

温度范围

工作温度

-20℃~55℃

存储温度

-30℃~70℃

湿度

≤95%(无凝露)

海拔

<2000m

4 外形尺寸(单位:mm)

计量模块

外形尺寸

长×宽×高

88mm×54mm×50mm

开口式传感器

外形尺寸

长×宽×高

68mm×57mm×35mm

开口式传感器与计量模块连接线

340mm



安科瑞lora电表 无线通讯电表 不停电安装AEW100-D15 安科瑞,lora电表,安科瑞lora电表,无线通讯电表



5 接线与安装

安科瑞lora电表 无线通讯电表 不停电安装AEW100-D15 安科瑞,lora电表,安科瑞lora电表,无线通讯电表

脉冲及通讯端子





安科瑞lora电表 无线通讯电表 不停电安装AEW100-D15 安科瑞,lora电表,安科瑞lora电表,无线通讯电表



  L1、L2、L3开口式传感器分别通过穿刺接入A相、B相、C相线缆,其中A相传感器通过穿刺线缆及N线端子取电为计量模块供电,同时A相、B相、C相传感器分别将电压、电流信号通过信号连接线传输给计量模块,计量模块通过无线或者RS485方式将测试数据传输至后台终端。

6 操作与显示

说明:

6.1 LED显示功能

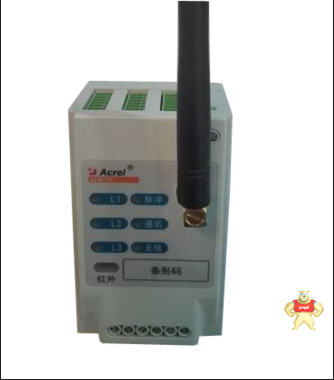

  在面板的左上方有六个LED指示灯,分别为:“L1”、“L2”、“L3”、“脉冲”、“通讯”、“无线”。

  “L1”:亮起时说明L1相取电成功;

  “L2”:亮起时说明L2相取电成功;

  “L3”:亮起时说明L3相取电成功;

  “脉冲”:每亮起一次,表示仪表输出一个电能脉冲;

  “通讯”:当仪表通过RS485进行通讯时会闪烁;

  “无线”:当仪表通过无线模块进行通讯时会闪烁。
