6KV三相高压环氧浇注串联电抗器CKSC-36/6-6

易卖工控网（www.ymgk.com）提供”6KV三相高压环氧浇注串联电抗器CKSC-36/6-6”，产品详情：品牌/厂家：晨昌、型号：CKSC-36/6-6、成色：全新、货期：期货 7天内发货、保修：365天，更多产品详情就上易卖工控网。

CKSC-36/6-6高压串联电抗器技术参数;

产品名称：环氧浇注串联电抗器

产品型号：CKSC-36/6-6%

同容量不同电压型号：CKSC-36/10-6%

电抗器容量：36kvar

额定电压：6KV

匹配电容容量：600kvar

标称电压：6.6KV

电容电流：52.5A

相数：三相

频率：50Hz

冷却方式：自冷

耐压：42000V

低压电容柜配套串联电抗器CKSG系列

三相高压环氧浇注串联电抗器 （电抗器CKSC系列） 使用场合

补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所

三相高压电容串联电抗器 型号意义

CKSC-36/6-6高压串联电抗器使用环境特点

1.眀拔高度不超过2000米。

2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。

3.栀围无有害气体，无易燃易爆物品。

4.栀围环境应有良好的通风条件。

CKSC-36/6-6高压串联电抗器性能及技术参数

1.可用于系统电压为：6kV、10kV、10.5kV、11kV。

2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%

3.绝缘等级：F级，电抗器噪声：≤45dB

4.过载能力：≤1.35倍下连续运行

5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。

CKSC-36/6-6高压串联电抗器结构特点

***、其铁芯材料采用的是推荐的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。

第二、铁芯的端面采用了推荐的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。

第三、高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂。

第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。

第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度

三相高压环氧浇注电抗器接线图

影响CKSC系列高压串联电抗器的使用寿命因素

就是电抗器在额定的负载下可以长期正常运行的时间。还有电抗器的使用寿命都是根据其材料来决定的。其中制造电抗器的材料分为绝缘材料和金属材料着两大类：金属的材料耐高温，而绝缘的材料在长时间内比较高的温度、磁场和电场的相互作用之下，便会逐渐失去原本的绝缘性能和力学上的性能。比如说变脆、机械强度上的减弱、最后就是电击穿，这个逐渐电话的过程就是绝缘材料上的变化；如果温度出现的越高的话，那么在绝缘材料的绝缘性能和力学性能所减弱的就会越快；而如果绝缘材料含水量越来越多的话，那么老化也是越来越快的。

高压串联电抗器外形图：

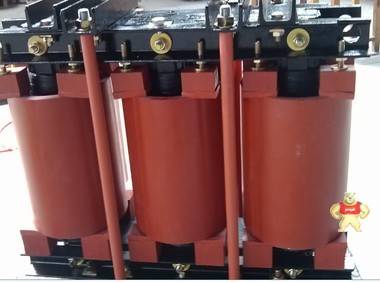

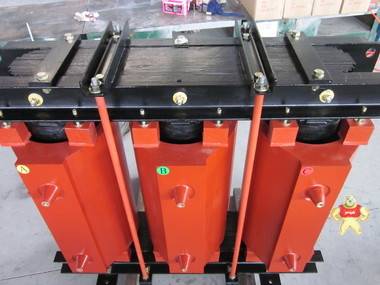

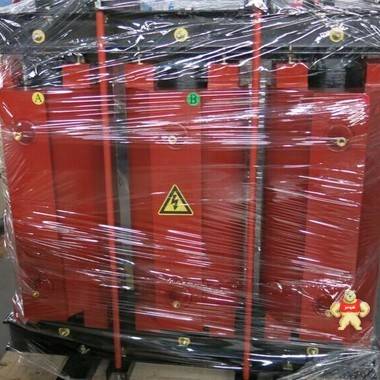

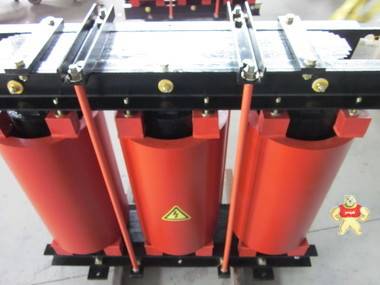

三相高压环氧浇注串联电抗器实物图：

我公司生产高压电抗器均为（CKSC系列电抗器），低压串联电抗器（CKSG系列电抗器）产品品种齐全，工艺，质量精益求精。公司本着服务“只有起点，没有终点”的理念,持续为广大用户提供推荐产品与服务。
