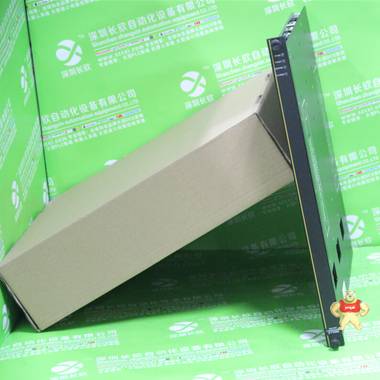

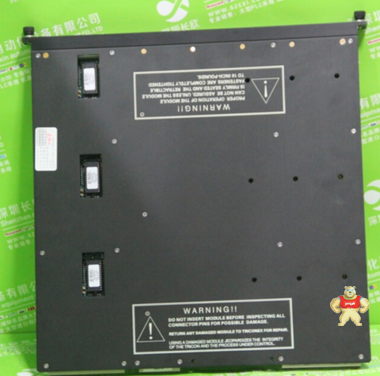

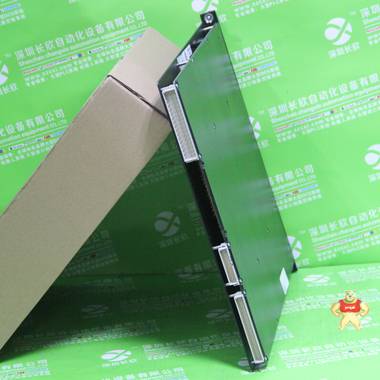

3708E 非隔离热电偶输入模件TRICONEX

TMR非隔离热电偶输入模件，（#3708E型）

色标

深黄

所支持的热电偶类型

J，K，T，E

开路保护

高刻度，低刻度

（用TRISTAION配置）

输入信号数

16点，差分，隔离的

输入刷新率¹

***50ms

热电偶类型的精度和所支持的温度范围

见表3-2

输入电阻（负载）

最小30MΏ（DC）

输入点保护

110VAC连续而无损坏的

噪声抑制：

共模

—100dB，在Dcmin时

90Db，在60Hz，min时

串模

—3Db，在8Hz典型的时

—17dB，在60Hz典型的时

共模范围¹

±200VDCmax（通道对通道，或通道对地）

分电路隔离

20KΏ，典型的

基准点补偿范围

0～60℃（32～140℉）

状态指示灯

模件状态

PASS，FAULT，ACTIVE

冷端补偿传感器状态

CJ（ON=CJ故障）

输入诊断故障覆盖率1

最小输入变化

满刻度的0.5%

输入改变样本期间

50ms

最小失比期间

256个采样

逻辑功率

＜15瓦
