互感器伏安特性测试仪PSHGC-A

本产品为厂家直销,没有任何中间商赚差价

产品价格:
¥ 5800.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
品胜牌
号:
PSHGC-A
色:
全新 | 保修700天

此商品已下架(提示)

诚信认证:
在线客服
产品分类

易卖工控网(www.ymgk.com)提供”互感器伏安特性测试仪PSHGC-A”,产品详情:品牌/厂家:品胜牌、型号:PSHGC-A、成色:全新、货期:现货 1天内发货、保修:700天,更多产品详情就上易卖工控网。

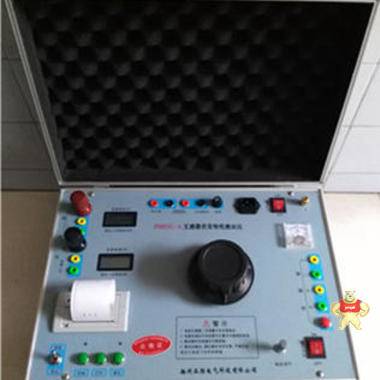

PSHGC-A互感器伏安特性测试仪使用说明

本仪器采用低耗材料和特殊绕法的升压器,微处理器进行数据采集,分析和存储,内置微型打印机可打印测试数据和曲线,测CT变比时,可自动计算出变比值。一人操作即可完成全部测试工作。本机具有重量轻、携带、操作方便。其性能独特,是目前不可多得的仪器。是专门为继电器保护专业试验电流互感器伏安特性,变比测试及极性判别而设计,还可作变压器极性判别测试,是一台性能价格比,比较高的多功能试验仪器。

技术参数
     输入电压:交流220V380V50HZ、自动识别输入电压。
    ⒉ 工作环境温度:0~40℃
    ⒊ 输入电压:输入交流220V时,输出0-600V
                 电流:***瞬时电流,测变比时为600A
                 输入交流220V时,输出0-600A
                 伏安特性测试时为15A
    ⒋ 数字电压表测量范围:0-9999V;分辨率:0.1V
             作电流显示时:0-9.9A;分辨率:0.1mA
    ⒌ 数字电流表测量范围:0~3000A;分辨率:0.01A
    ⒍ 误差:1≤1%U≤1%
    ⒎ CT变比时,可自动计算变比值,并打印数据和计算结果。
    ⒏ 测伏安特性时,存储并打印20组电流电压值和伏安特性曲线。
    ⒐ 外型尺寸:长××=470×340×260mm3

注意事项
⒈ 电流互感器二次线圈不应有接地点。
⒉ 调压器开关及输出开关在断开位置方向可接线和拆线。
⒊ 试验前本装置应可靠接地。

4  做完试验后应及时回零,严禁在高电压,大电流下长时间停留。
使用方法
    伏安特性试验
    ⒈ 使用者根据被试设备的伏安特性适当选择输入电压,当需要输出500V以上电压时,应输入380V电压。
    ⒉ 将仪器可靠接地。
    ⒊ 检查电流互感器无接地点。
    ⒋ 将开关“16”拨至伏安档。
    ⒌ 仪器输出和电压测量接至电流互感器二次侧(如图二所示)。
     检查调压器是否归零,打开“24”开关,按一下复位键,其上方的指示灯亮,此时微处理器处于等待存储状态。
    ⒎ 接通输出开关4,缓慢顺时针转动调压器,需存储时按一下存储键,存储键上方指示灯亮,内部蜂鸣器响。(注:每次测量的全过程不允许回调调压器,调至大电流时的停留时间要尽量短。)
     最多可存储20组电流,电压值。
    ⒐ 存储完毕后调压器调零。

变比试验
    ⒈ 将开关16”拨至变比档。
    ⒉ 输入交流220V时,输出0-400A;输入交流380V时,输出0-600A
     将旋钮5”旋至零位,打开开关“24”后,开关“4”打开,缓慢转动旋钮“5”,使表头“7”显示一电流值`IOA)同时表头“6”有一对应电流值IimA),待显示稳定后按一下储存键“10”存储数据。将旋钮“5”旋至零位,“11”键打印变比数据和计算结果。关断开关“4”
     测试完毕,断开电源。拔出连接线。
    ⒌ 当测变比一次电流满足不了试验时,可外接升流器试验用仪器所配外接传感器穿过升流器电源线后接入25外接一次插孔,二次接线仍接入二次插孔,做试验时不要打开4即调压器开关。
  极性判别:
    ⒈ 用一对测试线连接被测互感器的一次侧和面板上的L+ L-插座。用另一对测试线连接被测互感器的二次侧和面板上的K+ K-插座。(接线如图三所示。)
    ⒉ 本仪器接通交流220V电源,开关“24”打开。
    ⒊ 瞬时按一下试验按键20”(按键的时间要短,否则会缩短仪器的使用寿命),若面板上表头瞬间正偏(即右偏)则被测互感器的一次侧接L+的端头和二次侧接K+的端头为同极性端,反之为非同极性端。(按键断开瞬间的指针指向与按键接通瞬间相反,这是正常现象。)
     测试完毕,断开电源,拔出连接线。
    ⒌ 变压器的极性判别可参照此方法测试。

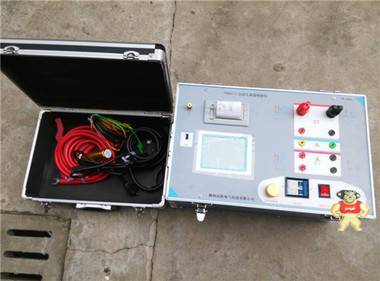

PSHGC-B互感器伏安特性测试仪主要特点



1. 仅需设定测试电压、电流和步长,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。

2. 傻瓜式接线方式,只需6个接线柱便可完成CT/PT的所有试验。

3. 可测试CT/PT伏安特性变比极性CT5% 10%的误差曲线、CT二次侧回路、交流耐压测试

4. 若单机的输出电压不能满足要求,也可以采用外接升压器进行测试。

5. 伏安特性试验输出电压0-1000V电流0-20A采用外接压器输出电压0-2500V电流0-1.5A可做500KV等级1A的互感器伏安特性试验。

6. 变比测试***电流0-600A

7. 单电源输入,220V/380V自动转换。

8. 大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可随时打印曲线图及测试数据。

9. 采用进口光电旋转编码器,试验操作简单方便。

10. 带有大容量存储器,可存储45组测试数据掉电不丢失

11. 体积小,重量轻21Kg,方便流动试验。



技术参数



输入电压

输出电压

输出电流

测量精度

伏安测试

220V

0500V

020A

< 0.5%

伏安测试

380V

01000V

020A

< 0.5%

升压器(选配)

220V

02000V

01.5A

< 0.5%

单机变比测试

220V



0400A

变比测量精度< 1%

单机变比测试

380V



0600A

变比测量精度< 1%



工作电源

AC 220V±10%5060Hz

工作环境温度

-10 +50

测量用功率电源

AC 220V   or   AC 380V

体积、重量

420×300×270mm³, 21Kg

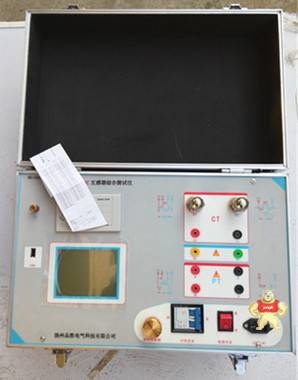

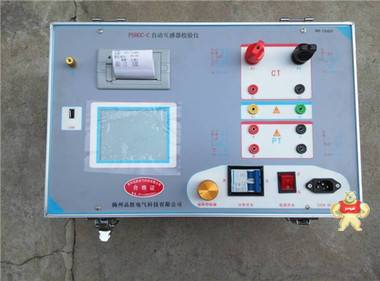

PSHGC-C互感器伏安特性测试仪主要特征

• 支持检测CTPT

• 满足 GB1207GB1208等规程要求.

• 无需外接其它辅助设备,单机即可完成所有检测项目.

• 自带微型快速打印机、可直接现场打印测试结果.

• 采用控制器,操作简单.

• 大屏幕液晶,图形化显示接口.

• 按规程自动给出CT/PT励磁)拐点值.

• 自动给出5%10%误差曲线.

• 可保存3000组测试资料,掉电后不丢失.

• 支持U盘转存资料,可以通过标准的PC进行读取,并生成WORD报告.

• 小巧轻便≤22Kg,非常利于现场测试.

测试功能:

CT

PT

• 伏安特性(励磁特性)曲线

• 伏安特性(励磁特性)曲线

• 自动给出拐点值

• 自动给出拐点值

• 自动给出5%10%的误差曲线

• 变比测量

• 变比测量

• 极性判断

• 极性判断

 比差测量

• 一次通流测试

 相位(角差)测量

 比差测量

• 交流耐压测试

 相位(角差)测量

• 铁心退磁

• 交流耐压测试



• 铁心退磁



技术参数:

项    目

参    数

工作电源

AC220V±10% 、50Hz

设备输出

0~2500V(20A峰值)

大电流输出

0~1000A

励磁测量精度

0.5%0.2%*读数+0.3%*量程)

相位测量

(角差)

精度

4min

分辨率

0.1min

比差

精度

0.1%

CT

变比测量

范围

≤5000A/1A(25000A/5A)

精度

≤0.5%

PT

变比测量

范围

≤500KV

精度

≤0.5%

工作环境

温度:-10  40℃,湿度:90%,海拔高度:≤1000m

尺寸、重量

尺寸:410mm × 260mm × 340mm   重量:≤22Kg



工作条件要求

1.输入电压 220Vac±10%、额定频率 50Hz

2.测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题,或者电源没有对地的隔离连接,仍然可以使用测试仪,安全系数低。

3.参数对应的环境温度是23℃±5℃;

4.保证值在出厂校验后一年内有效。
