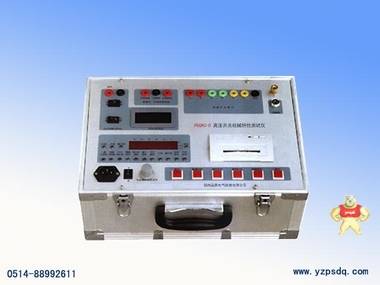

断路器特性测试仪PSGKC-D

本产品为厂家直销,没有任何中间商赚差价

产品价格:
¥ 5500.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
品胜牌
号:
PSGKC-D
色:
全新 | 保修700天

此商品已下架(提示)

诚信认证:
在线客服
产品分类

易卖工控网(www.ymgk.com)提供”断路器特性测试仪PSGKC-D”,产品详情:品牌/厂家:品胜牌、型号:PSGKC-D、成色:全新、货期:现货 1天内发货、保修:700天,更多产品详情就上易卖工控网。

PSGKC-D断路器特性测试仪概述
          是一种设计的检测高压断路器机械动特性的***仪器。该仪器集计算机、打印机、测量接口电路、操作电源等于一体,是高压断路器检测的***仪器。该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器,由仪器自动识别系统对选用的传感器进行识别,完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。在仪器的设计上,只需一次合(分)动作,即能将六个断口的全部数据采样记录下来,用单键操作显示测量结果,并能打印记录测量数据,打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。仪器在设计上严格依照国标"GB 1984""GB 3309"中的定义进行数据的处理。
仪器功能与特点
    1、测试功能
     合(分)闸先后顺序 同时测一至六个断口   三相不同期 同时测一至六个断口 ms
     同相不同期 同时测一至六个断口 ms    合(分)闸时间 同时测一至六个断口 ms
     合(分)闸弹跳时间 同时测一至六个断口 ms   合(分)闸速度 测一个断口 m/s
     合(分)闸***速度 测一个断口 m/s      合(分)闸平均速度 测一个断口 m/s
     动触头行程 同时测一至六个断口 mm
     动触头超行程(接触行程) 同时测一至六个断口 mm
     合分时间(金属短接时间) ms      无流时间(自动重合闸无电流间隔时间) ms
    2、仪器主要性能及特点
     仪器采用了高稳定器件。浮空的,大面积的,数字滤波等抗干扰技术。
     仪器配置了两种位移传感器,适用于对不同距离、速度、精度要求的高压断路器进行检测,在不同的传感器插入后,仪器将自动识别。仪器对高压断路器合(分)闸操作、重合闸操作能自动识别,对操作后的各种数据全部自动采集。测量计算过程由CPU自动完成。
     仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作,具有自动识别能力及较强的自我保护功能。
     仪器对合(分)闸先后顺序及各断口的实际合(分)闸时间均予以显示,对检修、调试高压断路器的三相不同期、同相不同期提供了依据,对有关时间量的数据,以0.1毫秒的数据自动不予显示输出。
     仪器对动触头的行程、超行程的测量,只要在高压断路器任意一相的断口上安装传感器,即能同时将三相各断口的行程、超行程数据测量计算出来,仪器对速度的测量精度为1%秒米。
     电源箱提供了0250V直流操作电源对高压断路器直接进行操作。适用于电磁、液压、弹簧储能等直流控制的操作机构。
    ⑺仪器体积小、重量轻、操作简单、便于携带,特别适用于野外流动检测及变电站现场检修测试,是高压断路器生产、检验、检修、调试所必备的工具。
仪器技术指标
    1、综合技术指标
    仪器外接操作电源电压: 交直流48V280V
   输出操作机构电压: 交直流48V280V

同时可测量的断口数: 16
    主机至测量精度与误差传感器距离: 机械型传感器10
    真空型传感器5

工作电源: 交流220V50Hz0±10%
    工作环温: -0+40

 率: 55W

 量: 主机5kg

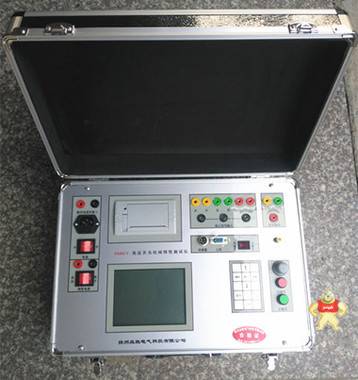

PSGKC-F断路器特性测试仪概述

随着社会的发展,人们对用电的安全可靠性要求越来越高,高压断路器在电力系统中担负着控制和保护的双重任务,其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。PSGKC-F型高压开关机械特性测试仪,是我公司依据《高压交流断路器》GB1984-2003为设计蓝本,参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分,DL/T846.3-2004高压开关综合测试仪为设计依据,为进行各类断路器动态分析提供了方便,能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。

功能与特点

2.1测试功能

1 合(分)闸顺序                  12)超行程

2 合(分)闸***时间              13)过行程

3 三相不同期                      14)刚合(分)速度

4 同相不同期                      15)***速度

5 合(分)闸时间                  16)平均速度

6 动作时间                        17)金短时间

7 弹跳时间                         18)无流时间

8 弹跳次数                        19)电流波形曲线(动态)

9 弹跳幅度                         (20) 时间行程速度动态曲线(ms)

10)行程                             (21) 时间速度行程动态曲线(mm)

11)开距

     单位均为:      时间ms      速度  m/s           距离  mm

2.2特点

1)可做电动操作和动操作;

2)适且220KV电压等级以内各种高压断路器的机械动特性测试;

3)可实测行程和自定义行程;

4)能够实现断路器的单合、单分、合分、重合,重分操作;

5)接线方便,操作简单,操作时只需一次合(分)动作便可得到合(分)全部数据,可选择保存50组数据,提供后期查询和上传电脑***保存,也可现场调阅打印所有数据及运动曲线图;

6)采用汉字提示以人机对话的方式操作;

7)数据准确,抗干扰性强,体积小,重量轻,美观大方;

8)机内配有时钟电路,可显示当前年、月、日、时、分、秒,即使断电,也能自动保存设置数据及测试数据;

9)机内带有延时保护功能,断路器动作后能自动切断动作电源,很好的保护了断路器设备和高压开关测试仪;

10)仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常***.

11)能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系;

12 可配置上传软件,实现电脑存档和网上查阅打印。

技术指标

环境组别:属GB6587.1-1986《电子测量仪器环境试验总纲》中的Ш组仪器.

型式:便携式                        包装:铝合金箱

尺寸与重量::

  机:            440×300×150(mm)     5 (kg)

  件:            440×300× 80(mm)     3 (kg)

工作电源:AC220V ±10%            频率:50Hz ±5%

环境温度:-10°C~40°C              相对湿度:85%

绝缘电阻:2MΩ

介电强度:电源进线对机壳能承受1.5KV1分钟的耐压测试。

时间测试范围:1~499.9ms  分辩率:0.01ms     精度0.1ms

速度测试范围:15m/s      分辩率:0.01m/s    精度±1%读数+2个字

行程测试范围:不限       分辩率:0.01mm    精度±1%读数+2个字

直流电源选择范围: 25-265V/10A 分辩率1V  精度±1%

术语定义

1..分时间:

从接到合()闸指令瞬间起到所有极触头都接触(分离)瞬间的时间间隔

2..分同期性:

各断口间的触头接触(分离)瞬间的***时间差异。

3.弹跳时间:

开关动触头与静触头在合()闸操作中,从***次合上(分开)开始到最后稳定地合上(分开)为止的时间。

4. 动作时间: (触头动作时间)

从接到合()闸指令瞬间起到触头刚运动瞬间的时间.

5. 弹跳次数:

开关动触头与静触头在分(合)闸操作中,分开(合上)的次数。

6. 弹跳幅度:

开关动触头运动过程中,动触头的***弹值.

7. 行程:

分、合闸操作中,开关动触头起始位置到任一位置的距离。

8. 开距:

分位置时,开关一极的各触头之间或其连接的任何导电部分之间的总间隙。

9. 超行程:

合闸操作中,开关触头接触后动触头继续运动的距离。

10.过行程:

分、合闸操作中,开关动触头运动过程中的***行程和稳定后行程的距离差.

11.刚合()速度:

开关合(闸过程中,动触头与静触头接触(分离)瞬间的运动速度

12.平均速度: 开关合()闸操作中,动触头在整个运动过程中的行程与时间的比值。

13.金短时间:

在合-分操作中,从所有极各触头都接触瞬间起到随后的分操作时在所有极中弧触头都分离瞬间的时间间隔。

传感器的选配

线性电阻传感器(CWY30-2K型)直线位移:1-35mm

适用对象:真空断路器

距离范围:<30mm                    误差:0.1mm

速度:5m/s                       误差:0.1m/s

角度位移传感器(WDS65-1K型)

适用对象:SF6断路器                角位移:180º

距离范围:自定                      分辩率0.1º

速度:15m/s                       分辩率0.1%

辅助触点安装:

1)辅助触点;一定要安装在开关的动触头端或在开关的动触头端引出的支架上。

2)辅助触点的作用;是用来记录合闸开始和分闸结束的时间.

7.4安装时注意要点:

1)动触头轴线与滑杆轴线间的同轴度误差0.2mm

2)尽量使用传感器中部位置,确定触头的分合位置,使动触头的行程包含在滑杆的行程中,让滑杆上下运动时留有缓冲余量。

3)安装要紧固可靠,在测试中使传感器本体与开关本体不能产生相对位移。

4)传感器属于精密电子仪器,各个部位请一定要注意防水防尘,尽量保持干燥清洁

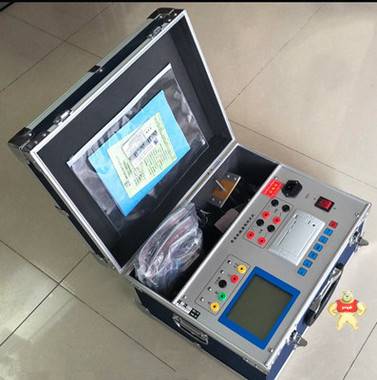

PSGKC-F4断路器特性测试仪技术参数

1.1 使用环境

输入电源  220V±10%  50Hz±10%

大气压力  86106kpa

      1040

湿      80%RH

1.2 安全性能

绝缘电阻  2MΩ

介电强度  电源对机壳工频1.5KV耐压1分钟,无闪络与飞弧。

1.3 基本参数

    间: 量程  4000.0ms           分辩率0.1ms

        误差  100ms以内        0.1ms±1个字

                  100ms以上        0.1%±1个字

       ③同期

速   度: 量程 20.00m/s           分辩率0.01m/s

            误差 ①0-2m/s以内       ±0.1m/s±1个字

                  100ms以上        ±0.2m/s±1个字





量 程

分辩率

误 差

真空断路器

  50.0mm

   0.1mm



   1%±1个字

SF6断路器

  300.0mm

 1mm

少油断路器

  600.0mm

     流: 量程 20.00A               分辩率0.01A

 输出电源: DC30250V数字可调/20A(瞬时工作)

外形尺寸: 360mm(L)×280mm(W)×300mm(H)

 重  量: 9kg

性能特点

1

    间:12个断口的固有分、合闸时间,同相同期、相间同期。

  闸:每断口的合-分,分-合,分-合-分过程时间:一分时间、一合时间、二合时间、金短时间、无电流时间值。

    跳:每断口的合闸弹跳时间,弹跳次数,弹跳过程,弹跳波形;每断口的分闸反弹幅值。

    度:刚分、刚合速度,***速度,时间-行程特性曲线。

    程:总行程,开距,超行程,过冲行程,反弹幅值。

    流:分、合闸线圈的分、合闸电流值、电流波形图。

动作电压:机内提供DC30250V/20A数字可调断路器动作电源,自动完成断路器的低电压动作试验,测量断路器的动作电压值。

2

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。

超强的抗干扰能力,在500KV变电站旁路母线带电的情况下,也能轻松试验,***测量。

通用测速传感器(选配),直线行程速度传感器,旋转测速传感器,安装极为方便、简捷。

开关动作一次,得到开关机械特性试验所有数据及相应的波形图谱。

主机可存储现场试验数据,机内实时时钟,便于存档保存试验日期、时间。

主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。仪器内置打印机,随时快速打印所有数据及图谱。

 仪器配有数据分析管理软件,可与PC机联机操作,试验结果可输出到各类针式、激光或喷墨打印机打印试验报告,使现场试验计算机化。

术语定义

分(合)闸时间:分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)时间。

同相同期:同相之中,分(合)闸时间***与最小之差。

相间同期:三相之中,分(合)闸时间***与最小之差。

平均速度:分(合)闸过程中,动触头总行程的前、后各去掉10%,

              取中间80%,动触头运动的行程与时间之比。

***速度:分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直至动触头运动停止,得到若干个速度单元值,其中***的单元速度值即为分(合)闸***速度。

刚分(合)速度:根据被测开关的制造厂不同,开关型号不同,各制造厂定义 了不同的刚分、刚合速度,本测试仪将各种不同的定义部分列入其中,供用户自己选择。
