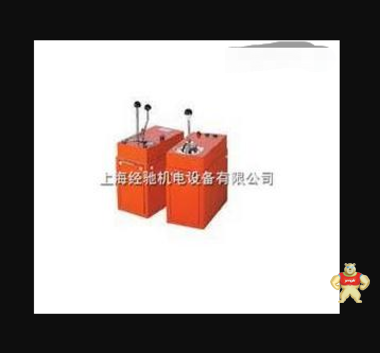

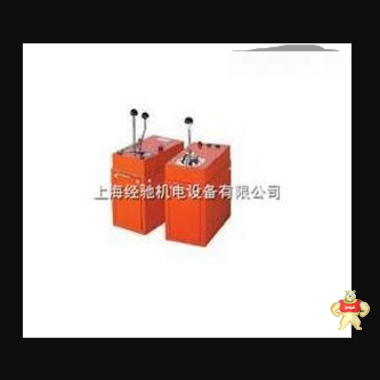

TQK4-021/2联动控制台

产品价格:
¥ 99.00
立即咨询:
点击这里给我发消息 在线咨询 点击这里给我发消息 QQ咨询
牌:
JCH
号:
TQK4-021/2
色:
全新 | 保修30天

此商品已下架(提示)

诚信认证:
在线客服

易卖工控网(www.ymgk.com)提供”TQK4-021/2联动控制台”,产品详情:品牌/厂家:JCH、型号:TQK4-021/2、成色:全新、货期:期货 3天内发货、保修:30天,更多产品详情就上易卖工控网。

TQK4系列起重机联动控制台适用于交流50HZ,电压至380伏的电力线路和控制线路。控制起重运输机械和类似条件的电气设备中电动机的起动、调速、制动换向。同时可与PQS1~3;PQY1~4;PQZ等系列起重机控制屏及XQ1或XQD等起重机保护箱配合,以完成对电动机上述动作的控制,并可根据用户要求制做成整体的旋转式联动台。TQK4系列联动台可分别代替THQ1、TQA1、TQ1型号产品,使用性能相同。
    联动台型号含义:

TQK4-021/2联动控制台 TQK4-021/2,联动控制台,控制台

TQK系列起重机联动控制台分为TQK1和TQK4两种型号,它们均由左、右控制箱、座椅、脚踏开关等三部分组成,旋转式联动台是将左右箱体与坐椅相对固定一起安装在转动盘上,并有定位装置。其结构分别是说明如下:
1. 控制箱
    控制箱是联动台是核心部分,它由操纵传动机构、触头系统、凸轮、定位棘轮和箱体等五部分组成。
(1) 操纵传动机芯机构:
a. TQK1型起重机联动控制台为全主令式联动台,它的传动形式为链条传动,控制机构数zui多为六机构。
b.TQK4型起重机联动控制台为个凸轮式联动台,其机芯结构采用了双摇环中包容一球体结构,传动形式为齿轮传动,并具有零位锁定装置。控制机构数zui多为六机构;同时TQK4型起重机联动控制台还具有双手柄结构。
(2). 触头系统:
起重机联动控制台所用触头采有10安、32安和63安三种规格,其结构形式均为杆杠式。
(3)凸轮:
    TQK4起重机联动控制台所用凸轮均为耐弧塑料成型,其结构为插入式,这种凸轮不仅能保证装配位置准确,而且如欲变换触头分合程序时,可以方便地取下和装上其中任意凸轮,不必因变换一只凸轮而将整台产品大拆大卸。
(4)定位棘轮:
    定位棘轮是由4毫米厚钢板冲压而成,并经过热处理而获得较高耐磨性,棘轮上冲有多个定位孔,定位螺钉装在不同的孔内,即可决定操纵手柄的档位数,在左右各六档的范围是档位数可以任意选择。
(5)箱体:
    箱体用冷轧钢板制成,止盖和侧面均可开启,在箱体后面右装有接线端子,以满足配线及维修的使用。
2.座椅
    座椅为轻便式,其底脚不固定,可以任意挪动,高度可调。也可根据用户特殊要求选用汽车司机座椅或航空座椅。
3.脚踏开关
    可根据用户要求附带脚踏开关,其脚踏开关主要用于控制音响及其它转换回路



TQK4系列联动控制台

TQK4-021/1,TQK4-021/2联动控制台

TQK4-120/3,TQK4-022/4联动控制台

TQK4-211/6,TQK4-210/8联动控制台

TQK4-301/9,TQK4-301/7联动控制台

TQK4-400/10,TQK4-012/11联动控制台

TQK4-013/12,TQK4-400/13联动控制台

TQK4-400/14,TQK4-211/15联动控制台

TQK4-202/16,TQK4-010/17联动控制台

TQK4-121/18,TQK4-211/19联动控制台

TQK4-022/20,TQK4-300/21联动控制台

TQK4-400/22,TQK4-400/23联动控制台

TQK4-301/24,TQK4-012/25联动控制台

TQK4-112/26,TQK4-021/27联动控制台

TQK4-012/28,TQK4-012/29联动控制台

TQK4-013/30,TQK4-021/31联动控制台

TQK4-012/32,TQK4-031/33联动控制台

TQK4-022/34,TQK4-130/35联动控制台

TQK4-121/36,TQK4-121/37联动控制台

TQK4-121/38,TQK4-112/39联动控制台

TQK4-030/40,TQK4-013/41联动控制台

TQK4-013/42,TQK4-400/43联动控制台

TQK4-211/44,TQK4-022/45联动控制台

TQK4-022/46,TQK4-211/47联动控制台

TQK4-120/48,TQK4-012/49联动控制台

TQK4-111/51,TQK4-112/52联动控制台

TQK4-012/53,TQK4-111/54联动控制台

TQK4-111/55,TQK4-021/56联动控制台

TQK4-012/57,TQK4-013/58联动控制台

TQK4-112/59,TQK4-112/60联动控制台

TQK4-112/61,TQK4-112/62联动控制台

TQK4-021/101,TQK4-112/102联动控制台

TQK4- 400/103,TQK4-211/104联动控制台

TQK4-013/105,TQK4-112/106联动控制台

TQK4-600/1,TQK4-600/2联动控制台

TQK4-600/3联动控制台
