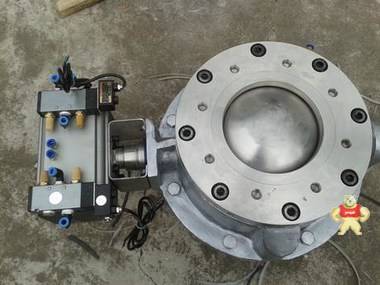

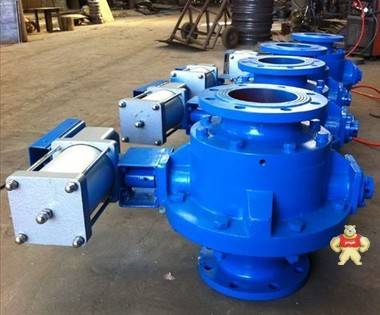

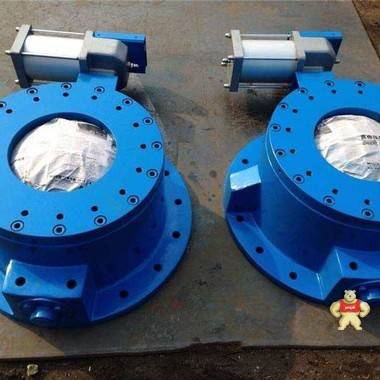

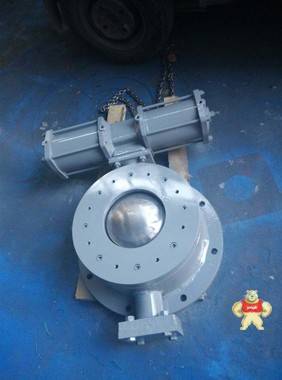

YDF气动圆顶阀

易卖工控网（www.ymgk.com）提供”YDF气动圆顶阀”，产品详情：品牌/厂家：三科阀门、型号：YDF、成色：全新、货期：期货 10天内发货、保修：365天，更多产品详情就上易卖工控网。

一、产品概述：

    圆顶阀阀芯是一个球面圆顶，圆顶阀在开关过程中，阀芯与橡胶密封圈间保持有约2mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与密封圈之间不产生摩擦，减少磨损。圆顶阀的气动执行元件为全封闭回转推杆式气缸，直接驱动圆顶阀转动，有效地防止了灰尘进入其中造成磨损、泄漏等现象的发生。当圆顶阀处于关闭状态时，橡胶密封圈充气，膨胀紧紧地压在球面圆顶阀芯上，从而形成一个非常可靠的密封环带，阻止了管道内物料的流动。当圆顶阀开启时，橡胶密封圈排气，圆顶阀阀芯开启，此时阀门打开。

圆顶阀阀芯根据使用场合的不同，采用不同材料，表面进行不同硬化处理方式，利用阀芯光滑坚硬的表面，可保证与橡胶密封圈良好的紧密接触以保证密封的可靠。橡胶密封圈采用特种材料制成，具有耐高温、耐腐蚀、耐磨损、耐老化等特点，使用寿命长。阀门开启时，料口全流通无阻挡。该阀适用介质：气体，液体，半流体及固体粉末。

二、性能特点：

    1. 启闭灵活、阀芯无冲刷  圆顶阀在开关过程中，阀芯与特制的橡胶密封圈保持有0.8～1.5mm的间隙，阀芯动作时与密封圈无接触、运行阻力小、转动灵活、可靠，密封圈的使用寿命长；阀门开启时，料口全流通无阻挡，避免了物料对阀芯的直接冲刷。

    2. 密封严密、性能优良  圆顶阀的密封采用特制可充气式橡胶密封圈，密封性好。当圆顶阀处于关闭状态时，橡胶密封圈充气、膨胀，紧紧包裹在球面阀芯上，形成一个非常可靠的密封环带，密封严密，从而能有效截断管道内物料的流动。

    3. 选材考究、工艺科学  阀芯是圆顶阀的核心部件，根据使用工况的不同采用不同的耐磨材料，使产品具有耐磨、耐冲刷等特性；阀芯光滑坚硬的表面，保证了阀芯与橡胶密封圈的紧密接触，实现了密封的zui佳配置。

    4. 自动控制、运行可靠  圆顶阀的气动执行器采用全封闭回转推杆式直缸驱动，回转输出，性能可靠，输出扭矩大，可满足在恶劣工况条件下工作。

三、技术参数：

主体：碳钢（WCB）
闸板：碳钢（WCB）
阀杆：不锈钢
填料：橡胶/聚四氟乙烯/编织石墨
公称通径：DN50-DN400(2"-16")
公称压力：PN6-PN16
适用温度：-29~+200℃
操作方式：气动
适用介质：煤灰、煤粉、矿渣、氧化铝粉、水泥等粉状物料输送下料

四、产品规范：

设计规范：JB/T12224
结构长度：根据客户要求或制造厂标准
连接标准：GB/T 9113/JB 79.1/HG 20592
压力试验：JB/T 9092
产品标识：GB/T 12220
供货规范：JB/T 12252

五、安装使用要点：

1、安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。
2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道预留的阀门安装距离应适当，法兰两边加垫片。
3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。
4、该阀门出厂前已经过调整和动态试验，气路连接完好。

订货须知：

尊敬的用户您好：如果在您确定要使用YDF气动圆顶阀之前，请一定要与我们的销售人员核对好以下几点的产品参数。

一、1，产品名称与型号，2，阀门的口径，3，阀门使用的管道压力，4，阀门的主体材质，5工况的使用温度，是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定YDF气动圆顶阀型号，请按相关型号直接向我们销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三科阀门技术人员免费为您审核把关。
