【简单介绍】
丝扣柱塞阀U11SM/F适用于冶金、消防、化工、建筑、化肥、轻工等行业中,压力为1.6-4.0Mpa为250℃以下的水、气、油类等介质的管道。 |
【详细说明】

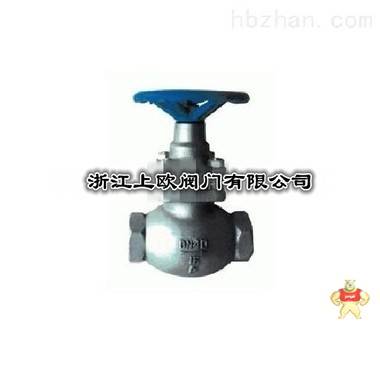

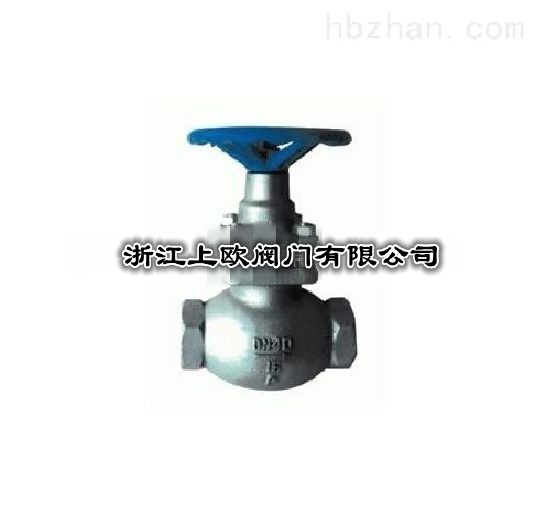

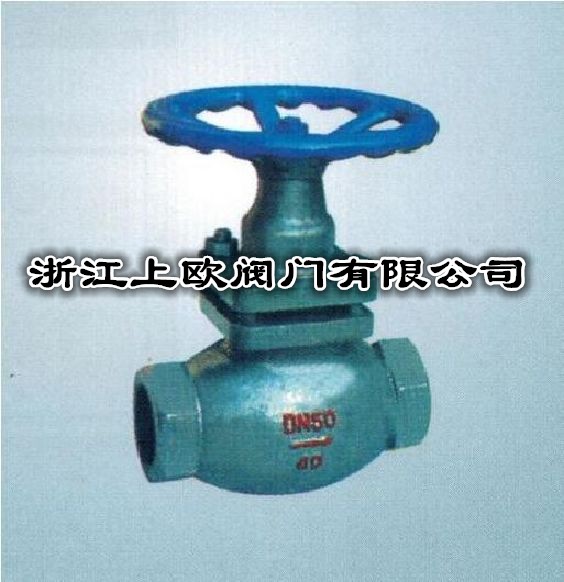

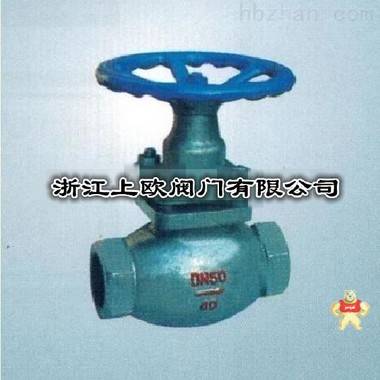

丝扣柱塞阀U11SM/F的结构和工作原理:
我公司生产的柱塞阀是由阀体、阀盖、阀杆、柱塞、手轮等部件组成。当旋转手轮时,通过阀杆带动柱塞,使之在两个密封圈之间上下往复运动,完成阀门的开启和关闭。
由于密封圈采用新型非常金属材料制成(PTFE),具有经受长期高温、高压而不丧失弹性的性能,而且柱塞与密封圈之间的接触面积大,再者,密封圈系混合材料性能好,因此,密封可靠,经久耐用。
丝扣柱塞阀U11SM/F的适用范围
U11SM丝扣柱塞阀适用于冶金、消防、化工、建筑、化肥、轻工等行业中,压力为1.6-4.0Mpa
为250℃以下的水、气、油类等介质的管道。
的主要结构尺寸:
公称通径
DNmm |
U11SM –16/25/40 C.P.R 主要结构尺寸及外形尺寸 |
阀体长度
L |
接头长度
L1 |
接头长度
S |
手轮直径
Do |
管螺纹 G
寸 |
关闭高度
H≈ |
开启高度
H1≈ |
重量
kg |
15 |
90 |
14 |
32 |
80 |
1/2 |
133 |
157 |
2.1 |
20 |
100 |
16 |
36 |
100 |
3/4 |
141 |
169 |
2.8 |
25 |
120 |
18 |
46 |
120 |
1 |
165 |
199 |
3.8 |
32 |
140 |
20 |
55 |
140 |
11/4 |
179 |
225 |
5.8 |
40 |
170 |
22 |
80 |
160 |
11/2 |
198 |
246 |
8.3 |
50 |
200 |
24 |
95 |
200 |
2 |
226 |
282 |
13.2 |
U11SM型丝扣柱塞阀的性能规范:
阀体材料 |
适用温度 |
适用介质 |
压力范围 |
铸钢 |
≤250℃ |
水、蒸汽、油品 |
PN 1.6-6.4MPa |
铸铁 |
≤180℃ |
水、蒸汽、油品 |
PNl.6 |
不锈钢 |
≤200℃ |
硝酸、醋酸 |
通径范围 |
含钼不锈钢 |
≤200℃ |
氮、氢、尿素等 |
DNl 5-300mm |
U11SM型丝扣柱塞阀的实验压力:
实验项目 |
实验介质 |
实验压力 |
压强实验 |
水 |
1.5PN |
高压密封实验 |
水 |
1.1 PN |
低压气密封实验 |
气 |
0 5-0.7MP |
U11SM丝扣柱塞阀订货说明:
1.内螺纹柱塞阀产品名称;
2.内螺纹柱塞阀产品型号;
3.内螺纹柱塞阀公称压力;
4.内螺纹柱塞阀使用介质;
5.内螺纹柱塞阀使用温度;
6.内螺纹柱塞阀连接方式;
7. 内螺纹柱塞阀产品材质;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号,请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图。
浙江上欧阀门有限公司是一家专业生产闸阀,球阀,截止阀,止回阀,蝶阀,隔膜阀,旋塞阀,减压阀,安全阀,柱塞阀,调节阀,水利阀,疏水阀,盲板阀
,电动执行器,气动执行器等。
材质包括:塑料,铸铁,铸钢,铸铜,不锈钢,双相钢,铬钼钢,铬钼钒钢,C4钢等
连接方式分为:内螺纹连接,外螺纹连接,对焊连接,承插焊连接,法兰连接,对夹连接
传动方式有:手动,气动,液动,电动
压力范围:0.6mpa-60mpa(150LB-2500LB)
设计技术标准分为国标,美标,日标,德标及非标标准。
:
:
