1.概述
1.1 主要用途
TYS-12型柱上安装的交流高压负荷开关适合用于额定电压12kV配电网开断、关合电力系统中的负荷电流、过载电流,能够自动将发生故障的配电线路区段隔离开。开关可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内,能够在各种气候条件下使用。此外,箱体内还安装了有线和无线调制解调器,可以实现远距离监视和控制。柱上安装简单、方便、快速,并且降低施工成本。
1.2 引用标准
GB3804-1990 《交流高压负荷开关》
GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》
IEC529 《外壳防护等级》
GB 11023-1989 《高压开关设备六氟化硫气体密封试验导则》
GB/T13384-92 《机电产品包装通用技术条件》
Q/NJXX010-JT 《TYS-12型户外高压SF6负荷开关技术条件》
1.3 使用的环境条件
最高温度:70℃
最低温度:-40℃
***日温差:25℃
海拔高度: ≤3000m
污秽等级:Ⅳ级
覆冰厚度:10mm
积雪厚度:35mm
日照强度:0.1W/cm2
历年平均雷暴日:40天
***风速:35m/s(离地面10m高,10min的***平均风速)
相对湿度:日平均95% 月平均90%
耐地震能力:按8度设防, 地面水平加速度0.25g,垂直加速度0.125g。
1.4 产品型号
R-手动 Z-.电动
I-端子出线、C-电缆出线
额定电流(A)
额定电压(kV)
户外柱上SF6负荷开关
2.1 主要技术参数(见表1)
表1
序号 | 名 称 | 单 位 | 数 据 | ||
1 | 额定电压 | kV | 12 | ||
2 | 额定频率 | Hz | 50/60 | ||
3 | 额定绝缘水平 (所充SF6气体0.07Mpa / 20℃时) | 雷电冲击耐压 | 相间,相对地 | kV | 75 |
断口 | 85 | ||||
工频耐压 1min | 相间,相对地 | kV | 42 | ||
断口 | 48 | ||||
淋雨耐压试验 | kV | 34 | |||
反相冲击耐压 | kV | 85 | |||
4 | 零表压下的绝缘水平 | 工频耐压1min | kV | 30 | |
反相耐压1min | 30 | ||||
最高相电压5min | 9 | ||||
5 | 额定电流 | A | 630 | ||
6 | 额定开断负荷电流 (0.07Mpa / 20℃时) | A | 630 | ||
7 | 零表压下开断电流 | A | 630 | ||
8 | 峰值耐受电流 | kA | 50 | ||
9 | 额定短时关合电流 | kA | 50 | ||
11 | 额定短时耐受电流 | kA/s | 20/4、25/4 | ||
12 | 额定电缆充电开断电流 | A | 25 | ||
13 | 额定线路充电开断电流 | A | 16 | ||
14 | 额定闭环开断电流 | A | 630 | ||
15 | 激磁电流 | A | 21 | ||
16 | 额定电流开断次数 | 次 | ≥400 | ||
17 | 额定工作压力 | MPa | 0.07 | ||
18 | 每相主回路电阻 | μΩ | ≤150 | ||
19 | 气体相对泄漏率 | 年 | ≤1% | ||
20 | SF6气体水份含量 | 出厂交接值 | ppm | ≤150 | |
开关运行值 | ppm | ≤300 | |||
21 | 机械稳定性操作 | 次 | 6000 | ||
22 | 额定操作电压及辅助回路额定电压 | V | DC 220、DC24V | ||
AC 220 | |||||
23
| 重 量 | R型 | kg | 115 | |
Z型 | 135 |
2.2负荷开关外形尺寸及安装尺寸(见图1)
图1负荷开关外形尺寸
3.1操作机构
产品按所配操动机构分为R、Z型。R型为手动储能操动机构;Z型为电动储能操动机构。
3.1.1手动机构
3.1.1.1操动机构采用专门设计的三角形弹簧储能操作机构,利用过死点翻转带动主轴将触头快速分合。分合速度主要取决于储能弹簧的作用,与外力基本无关。拉下操作手柄右端是合闸,拉下操作手柄左端是分闸。分合闸速度稳定,机构操作简单、可靠
3.1.2 电动操作机构
3.1.2.1操作电动控制箱中控制按钮进行开关分、合闸;或使用遥控装置进行遥控操作开关分、合闸。
3.1.2.2电机、辅助接点、都位于电动机构箱内部,通过控制电缆与控制器相连接。
3.1.2.3不锈钢电动机构箱精密焊接在开关壳体底部,底部用橡胶圈密封,防止水分和潮气的渗入。
3.1.2.4箱体下部具有与本体及电源连接用的航空插座。
3.1.2.5电动机驱动电流为(5~14)A,24V DC。
3.2低气压闭锁装置
当开关内部的气体压力降到额定值以下时低气压闭锁装置启动将开关机构闭锁,无论是在分闸或合闸的位置都不会动作。其锁定压力为 0.03MPa~0.04MPa。同时,闭锁指示牌转动90》,红色闭锁指示发出,以示提醒必须进行检修或更换。
3.3手动闭锁装置
3.3.1停电作业时,为防止开关误操作而设置,确保作业的可靠性、安全性。
3.3.2手动闭锁装置位于手动操作手柄右侧。
3.3.3作业时,当拉下闭锁装置拉环开关机构即被轴杆锁定,维持开关当前位置,闭锁分闸、合闸操作。任何方式的分闸、合闸操作均无效。,并且给控制器一个辅助接点(电动操作型)。
3.3.4当推上手动机械闭锁装置将开关机构解锁,开关可以再进行操作。,并且可以给控制器提供一个辅助接点(电动操作型)。
3.4 高气压泄压防爆装置
3.5.1为了防止开关因内部异常而引起气体压力急剧上升时导致壳体破裂,特设置了高气压防爆泄压装置。高气压泄压装置动作时,残片落入杯状外罩内,不会飞散。泄压膜在0.4MPa~0.6MPa压力时动作,释放内部压力。
3.5.2高气压防爆泄压装置安装在手动操作手柄反方向处,排出路径位于操作手柄的另一侧,避免泄压膜破裂危及操作者及公共安全。
3.5.3如果高气压泄压装置动作,壳体内部气体消失,低气压闭锁装置内部闭锁电动/手动操作。
3.5.4特别选择和设计的不锈钢防爆膜经过精密的加工和完美的密封,有效防止泄漏及腐蚀。

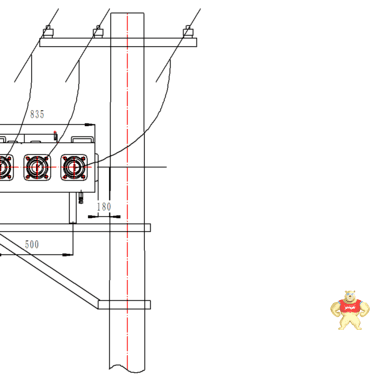

图2 负荷开关单杆座式安装

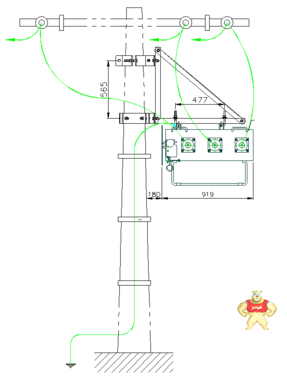

图3 负荷开关单杆吊式安装
4.1.1图2、3所提供的安装方式仅供参考,用户可根据自己的经验和实际布置进行设计,安装,但安装后必须满足下列要求:
4.1.2水泥杆的埋设应牢固、可靠;
4.1.3 负荷开关操作时,水泥杆和支架应无明显的摇动现象;
4.1.4负荷开关应可靠接地;开关后端底部有一个φ13不锈钢接地螺柱和接地标牌,供安装接地线用。
4.1.5负荷开关的接线端子在接线时不允许拉动,并保证在正常情况下不受外力(电动力除外)。
4.2 维护
4.2.1出厂的产品,已调整到***状态。
4.2.2对负荷开关的维护,一般只限于以下情况:
(2)低气压闭锁指示牌显示闭锁状态时,必须进行检修或更换。
5.运输、验收及保管
5.1 运输
5.1.1本产品必须包装后运输。在包装或吊装时,开关壳体顶面焊接有四个运输***吊耳及四个搬运把手,便于开关运输和搬运。不允许有强烈震动,不允许倒置、翻滚。千万不可抬绝缘套管和出线端子,以免造成开关损坏!
5.2 验收
5.2.1按装箱单检查随机文件及附件是否齐全;
5.2.2小心取出负荷开关,从外表观察产品是否有碰伤痕迹,特别注意套管是否撞裂;
5.2.3对负荷开关试操作5次,应无拒合和拒分等现象。
5.2.4有条件时,可检测一下回路电阻值(应小于150微欧)、绝缘。
5.3 存放
5.3.1本产品应存放在室内不易被碰撞的地方。
6.随机文件
6.1产品安装使用说明书 一份
6.2产品合格证、 一份
6.3产品出厂检验报告 一份
6.4装箱单 一份
7.定货须知
7.1请按所需确定产品的型号、名称、数量、额定电流、操作电源的类别、操作电压等。
7.2根据用户要求可提供:
7.2.1端子出线或电缆出线;
7.2.2瓷质套管和EPDM橡胶套管或硅橡胶套管;
7.2.3母线连接的***金具;
7.2.4负荷开关吊式安装架;
7.2.5负荷开关座式安装架.
