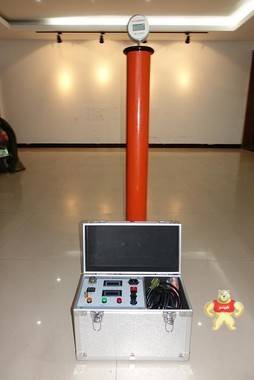

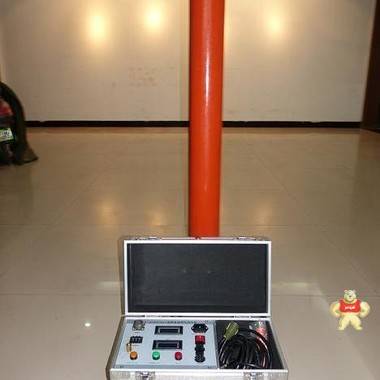

直流高压发生器 中频直流高压发生器 承装修试电力设备 直流高压发生器,智能直流高压发生器,中频直流高压发生器一、简介

  直流高压发生器是按照中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求,研究、制造的便携式直流高压发生器,适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。

 直流高压发生器采用中频倍压电路,率先应用PWM中频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及其驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。使直流高压发生器具备了品质、便携式,并能承受额定电压放电而不损坏。

直流高压发生器主要部件选用美国、德国、日本等国先进技术的元器件,使仪器更可靠、更稳定,倍压筒体积小,容量大,过载能力强,便于现场作业试验。以满足用户的需要。

二、产品特点

1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全,便于野外使用。

2、采用先进技术、工艺制造,率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。

3、仪器主要部件均选用美、德、日等国进口先进技术的元器件,经久耐用,不怕连续对地直接短路放电。

4、精度高、测量准确。电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。仪器具有高、低压端测量泄漏电流, 高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。

5、电压调节稳定度高,全量程平滑调压,输出电压调节采用进口单个多圈电位器,升压过程平稳,调节精度高。

6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。

7、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮,这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。

8、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,使你操作更随意,显示数值单位为kV

9、倍压筒采用美国技术研制生产,中频变压器经有关专家特殊设计、体积小,容量大,过载能力强,便于现场作业试验。

10-1、底部设有三只内藏式支撑脚,增加了倍压筒的稳定性。

10-2、控制箱上盖可作为防风底座,可与倍压筒接插,增强倍压筒的稳定性。

三、工作原理框图

直流高压发生器 中频直流高压发生器 承装修试电力设备 直流高压发生器,智能直流高压发生器,中频直流高压发生器                整流      脉冲      MOS     中频      倍压    高压      直流

输入~220V                调宽      桥式     高压               限流     高压

      滤波    功率开关    逆变     变压器    整流     电阻      输出







                           脉冲      保护      电流    电压

                           调宽                显示    显示

                           控制      电路      数字    数字

                           电路





                 直流             直流

                 高压             高压

                 给定            负反馈





四、直流高压发生器规格及主要技术性能

        规格

技术参数

40/4

60/2

60/5

120/2

120/3

120/5

200/2

200/3

200/5

300/2

300/5

额定电压(KV

40

60

60

120

120

120

200

200

200

300

300

额定电流(mA

4

2

5

2

3

5

2

3

5

2

5

额定功率(W

160

120

300

240

360

600

400

600

1000

600

1500

电压测量精度

数显表±(1.0 %读数±0.2KV)

电流测量精度

数显表±(1.0 %读数±2

波纹系数

0.5

电压稳定度

随机波动,电源电压变化±10%≤1%

过载能力

空载电压可超出额定电压10%使用十分钟***充电电流为1.5倍额定电流

电源

单相交流50赫兹220±10%

工作方式

间断使用

一次连续时间最长为30分钟



工作环境

温度:-1040

相对湿度:室温为25℃时不大于85%(无凝露)

海拔高度:1500米以下

带电容负荷能力

被试品电容量无限制

可用1.5倍的额定电流充电

结构特点

环氧玻璃钢电气绝缘倍压筒

空气绝缘、无泄漏之虑

操作箱特点

高精度0.75UDC--1mA单触按钮(精度≤1.0%)最适合氧化锌避雷器试验

过压保护采用拨码设置,一目了然

立卧两用型国际标准机箱,现场更方便
