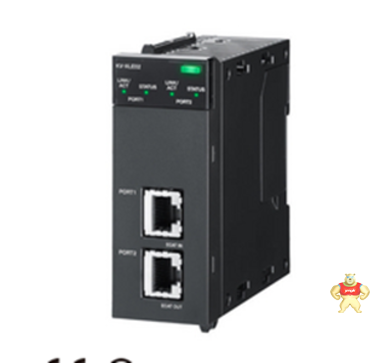

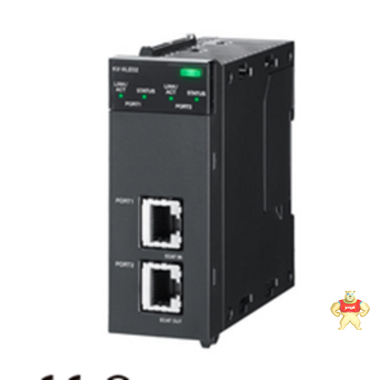

基恩士 KV-XLE02 Ethernet单元 2端口

型号

KV-XLE02

类型

Ethernet 单元

连接接口

RJ-45 8 极模块式连接器 × 2PORT

传输规格

传输速度

10BASE-T：10 Mbps、100BASE-TX：100 Mbps、1000BASE-T：1,000 Mbps^*1

传输媒介

10BASE-T：3 类以上的UTP 或STP (推荐STP)
100BASE-TX：5 类以上的UTP 或STP (推荐STP)
1000BASE-T：5e 类以上的UTP 或STP (推荐带双重绝缘的STP)^*2

***连接线长度

100 m^*3

***集线器连接段数

10BASE-T：4、100BASE-TX：2、1000BASE-T：1^*4

可连接的CPU 单元

KV-7500 / 7300

刷新

自动刷新、直接刷新、单元间同步刷新

Ethernet 功能

KV 套接字通信、PLC 链路、PROTOCOL STUDIO、FTP 服务器 / 客户端、
收发邮件、KV 传感器网络、Modbus / TCP 服务器^*5、MC 协议 / SLMP^*6 等

工业用网络

EtherNet/IP^TM、PROFINET、EtherCAT^*7、CC-Link IE Field^*8*9

Ethernet 功能执行方法

梯形图程序、单元程序 (流程)

单元程序容量

3 MB(***块数约20,000 点)

流程

***流程数

256 个

同时激活数

无上限

内部数据存储器

524,288 字

PROTOCOL STUDIO

通信方式

循环通信：发送+ 接收、仅发送、仅接收
事件通信：发送+ 接收、仅发送、仅接收、发送+ 连续接收

***连接设备

16 台

***通信指令数

160 / 320^*10个

***帧数合计

接收：160 / 320^*10 × 16　发送：160 / 320^*10 × 1

***匹配接收帧数

16 个/1 指令

块要素数***

96 个/1 帧

发送数据长度

标准：1 至 2,048 Byte/1 帧、扩展：1 至 16,384 Byte/1 帧

接收数据长度

PLC 链路

通信方式

写入、读取、传输

链接设定数

最多设定512 个^*11

链接数据大小

***1,440 字/1 设定(位：720 字、字：720 字)
***737,280 字(合计)(设定1,440 字 × 512)

数据单位

1 字

连接机型数

最多 16 种机型^*11

连接台数

最多 64 台^*11

触发类别
