易卖工控网(www.ymgk.com)提供”供应上海立式静音止回阀HC42X 铸钢立式静音止回阀*** 温州立式静音止回阀*** 滨工(永嘉阀门制造)有限公司”,产品详情:品牌/厂家:其他品牌、型号:HC42X、成色:全新、货期:期货 7天内发货、保修:365天,更多产品详情就上易卖工控网。

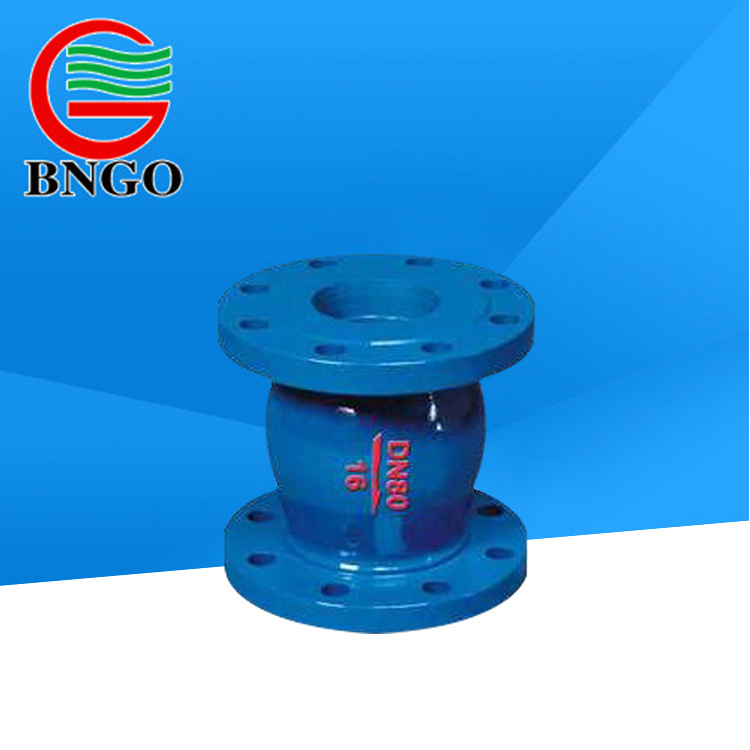

立式静音止回阀
温馨提示
以上部分产品属性价格仅供参考,详情请来电咨询,谢谢您的配合!
立式静音止回阀
立式静音止回阀
供应上海HC42X立式静音止回阀,铸钢静音止回阀***,浙江止回阀厂。哪里的HC42X立式静音止回阀好,请选择上海滨工铸钢静音止回阀,品质好价格低,朋友使用后推荐产品。【HC42X静音止回阀】(DRVZ)型由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。
产品介绍:
产 品: | HC42X静音止回阀 | |
型 号: |
| |
规 格: | DN50-DN500 | |
品 牌: | 滨工阀门有限公司 | |
单 价: | 面议 | |
最小起订量: | 1 台 | |
供货总量: | 1000 台 |
立式静音止回阀
【阀门概述】:
滨工阀门厂专业生产的【HC42X静音止回阀】(DRVZ)型由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。
【阀门用途及特点】:
【HC42X静音止回阀】主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。
1、静音止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动。
2、静音止回阀:阀瓣沿着阀体垂直中心线滑动的止回阀。
3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
立式静音止回阀
【产品技术参数】:
型号 | 公称压力 | 试验压力PS(Mpa) | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||
HC42X | 1.0 | 1.5 | 1.1 | ≤80℃ | 洁净水 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 |
立式静音止回阀
【阀门结构图】:
立式静音止回阀
【阀门零部件材料】:
零件名称 | 材料 |
阀体、导流体 | 灰铸铁、球墨铸铁、铸钢 |
阀座、轴瓦、阀瓣、轴 | 青铜或铬不锈钢 |
弹簧 | 不锈钢 |
【阀门连接尺寸】:
公称通径(mm) | L(mm) |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 240 |
125 | 300 |
150 | 350 |
200 | 450 |
250 | 500 |
300 | 550 |
350 | 575 |
400 | 600 |
450 | 650 |
500 | 700 |
立式静音止回阀
