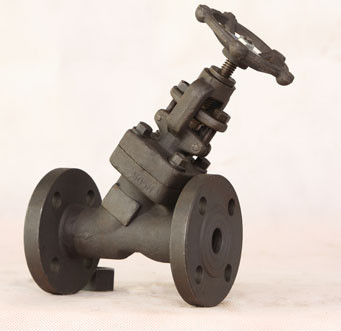

锻钢Y型截止阀

Y型锻钢截止阀详细信息:

Y型锻钢截止阀有三种阀盖设计形式:***种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊二连接。第三种为压力自紧式阀盖,按这种形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密封环密封。
锻钢Y型截止阀

产品简要:

型    号:

公称通径:15-50MM

压    力:1.6MPA -32MPA

连接方式:螺纹连接  焊接

形    式:手动

主要功能:起开关作用

使用介质:水 油品 蒸汽

材    质:A105锻钢

标    准:机械部标准或定做非标
锻钢Y型截止阀

设计结构和特征:

压力自紧封Y型截止阀和止回阀阀门符合ANSI B16.34。检验与测试按API598,标记按MSS-SP-25。采用结构   全径或缩径  升降式和球式止回阀  按需内置弹簧  可拆卸实心阀瓣  自定心压板压套式   整体式上密封座明杆支架型(OS&Y)  螺栓连接、缠绕垫片密封式阀盖,螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖承插端符合ASME B16.11   螺纹连接端(NPT)符合ANSI/ASME B1.20.1  阀瓣可变换为针型、节流型、球型、止回型图1:结构示意图)

锻钢Y型截止阀  产品主要材质表:

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105

Type A182 F22

Type A182 F304(L)

Type A182 F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀瓣

A105N

A276 304

A276 304(L)

A276 316(L)

3

阀杆

A182 F6a

A182 F304(L)

A182 F316(L)

4

密封座

A105N

A182 F304

A182 F304(L)

A182 F316(L)

5

密封环

F182 F304L

A182 F304(L)

A182 F316(L)

6

阀盖

A105N

A182 F22

A182 F304(L)

A182 F316(L)

7

垫圈

A105N

A182 F22

A182 F304(L)

A182 F316(L)

8

阀杆螺母

A276 F420

9

轴承压盖

A194 2H

A194 4

A194 8

A194 8M

10

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

11

手轮

A197

12

对夹块

A105

A182 F22

A182 F304(L)

A182 F316(L)

13

螺栓

A193 B7

A193 B16

A193 B8

A1983 B8M

14

螺母

A194 2H

A194 4

A194 8

A194 8M

15

填料压板

A216 WCB

A351 CF8

16

活节螺栓

A193 B7

A193 B16

A193 B8

A1983 B8M

17

螺母

A194 2H

A194 4

A194 8

A194 8M

18

圆柱销

A276 420

A182 F304

19

填料压套

A276 410



A182 F304



20

吊耳

A105

A182 F22

A182 F304(L)

A182 F316(L)

21

提升螺母

A194 2H

A194 4

A194 8

A194 8M

22

填料

不锈钢丝+柔性石墨

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C~425°C

-29°C~550°C

-29°C~200°C

客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢截止阀尺寸参数表

NPS

1/2″

3/4″

1″

11/4″

11/2″

2″

L

900-150Lb

140

140

140

178

178

216

2500Lb

186

186

186

232

232

279

H(开)

333

333

332

408

406

524

W

125

125

160

160

180

200

重量

900Lb-1500Lb

11.2

10.5

10.1

21.0

19.6

40.4

2500Lb

12.3

11.6

10.8

28.0

26.4

43.8
