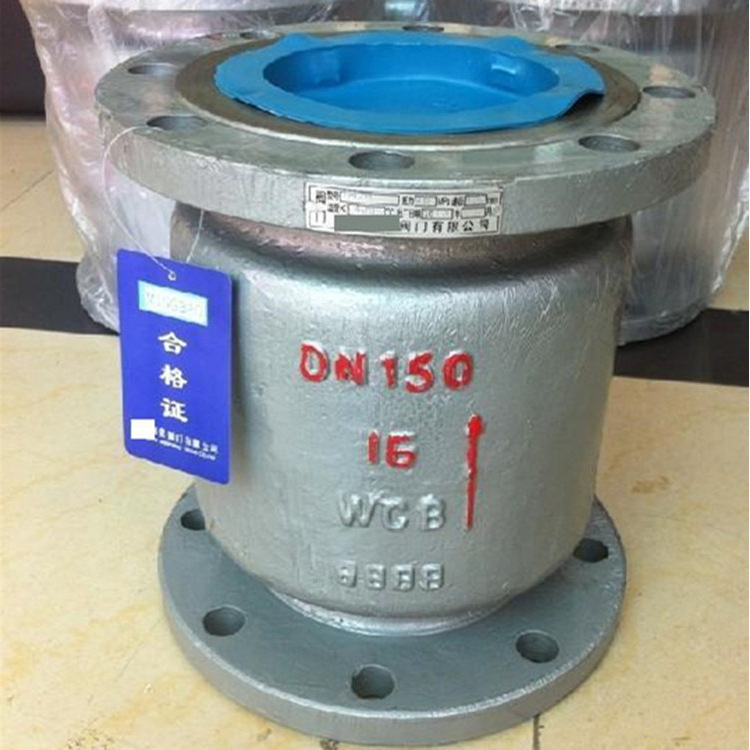

不锈钢立式止回阀
温馨提示
以上部分产品属性价格仅供参考,详情请来电咨询,谢谢您的配合!
不锈钢立式止回阀
供应上海不锈钢立式止回阀,国标法兰立式止回阀***,立式止回阀厂。哪里的不锈钢立式止回阀好,用过的客户都说上海滨工阀门生产的国标法兰立式止回阀质量好价格低,值得试用!【H42W不锈钢立式止回阀】启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀,严格按照GB12235标准设计制造,阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠。
产品介绍:
产 品: | H42W不锈钢立式止回阀 |
型 号: | |
规 格: | DN40-DN200 |
品 牌: | 滨工阀门有限公司 |
单 价: | 面议 |
最小起订量: | 1台 |
供货总量: | 1000台 |
不锈钢立式止回阀
【阀门概述】:
滨工阀门厂专业生产的【H42W不锈钢立式止回阀】启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀,严格按照GB12235标准设计制造,阀瓣沿着中心定位作升降运动,衬套采用耐磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠。密封性能优良。本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。本阀门由于采用弹簧支撑阀芯,可采用立式安装或卧式装均可。
不锈钢立式止回阀
【阀门特点及用途】:
1、当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。2、阀体及阀瓣的密封面采用不锈钢堆焊。
3、立式止回阀具有结构简单,零部件少,分量轻等特点。主要用于需防止介质倒流的各种工况场合。
4、立式止回阀用于立式安装时可不设弹簧,利用阀瓣自身的重量及流体回流的压力起止回作用。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。其结构紧凑,启闭动作灵敏,功能可靠。零件少,安装或拆卸方便。阀体鼓腰桶式设计,使流体阻力损失小,密封面堆焊合金钢,耐磨损,使用寿命长。此阀体积小,因而占用空间小。
不锈钢立式止回阀
【产品零部件材料】:
零件 名称 | 材质 | ||||||||
C | P | P3 | P8 | R | R3 | R8 | R1 | R2 | |
阀体 | WCB | ZG1Cr18Ni9 | CF3 | CF8 | ZG1Cr18Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 双相不锈钢 |
阀盖 | WCB | ZG1Cr18Ni9 | CF3 | CF8 | ZG1Cr18Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 双相不锈钢 |
阀瓣 | WCB | ZG1Cr18Ni9 | CF3 | CF8 | ZG1Cr18Ni12Mo2Ti | CF3M | CF8M | 1.4529 | 双相不锈钢 |
摇杆 | 2Cr13 | 1Cr18Ni9 | 304L | 304 | 1Cr18Ni12Mo2Ti | 316L | 316 | 1.4529 | 双相不锈钢 |
适用 | 水、蒸汽、油 | 硝酸类 | 醋酸类 | 含有氯离子的介质 | |||||
适用温度 | -29~425℃ | -29~540℃ |
不锈钢立式止回阀
【产品外形及连接尺寸】:
型号 | 公称通径 | 主要连接尺寸(mm) | 重量 | ||||||||
L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | KG | ||
H42W-16P H42W-16R | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | - |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | - | |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | - | |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | - | |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | - | |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | - | |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | - | |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | - |
